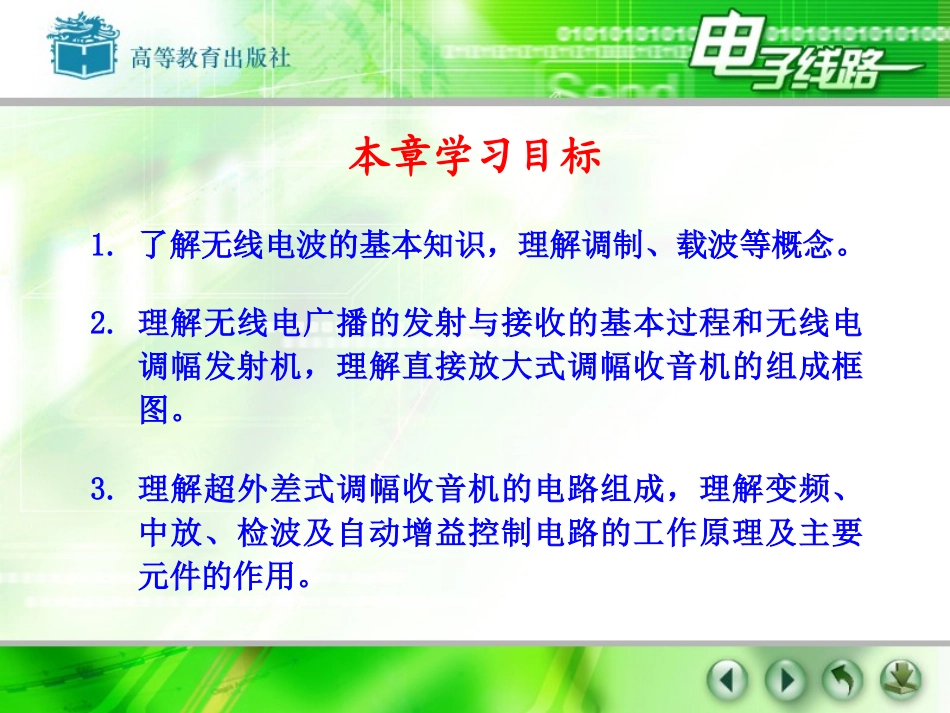

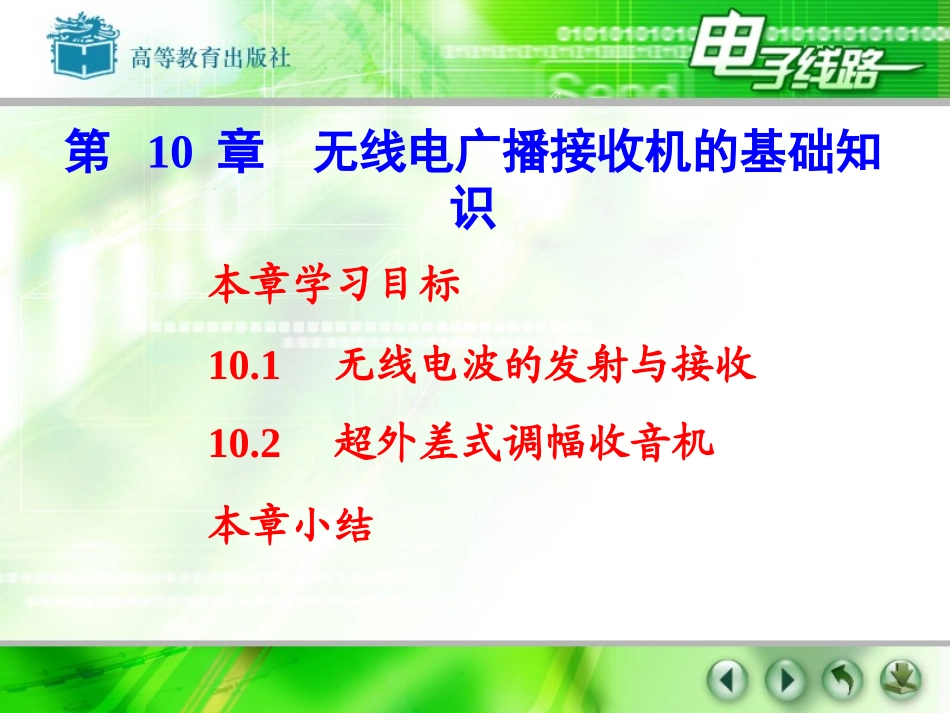

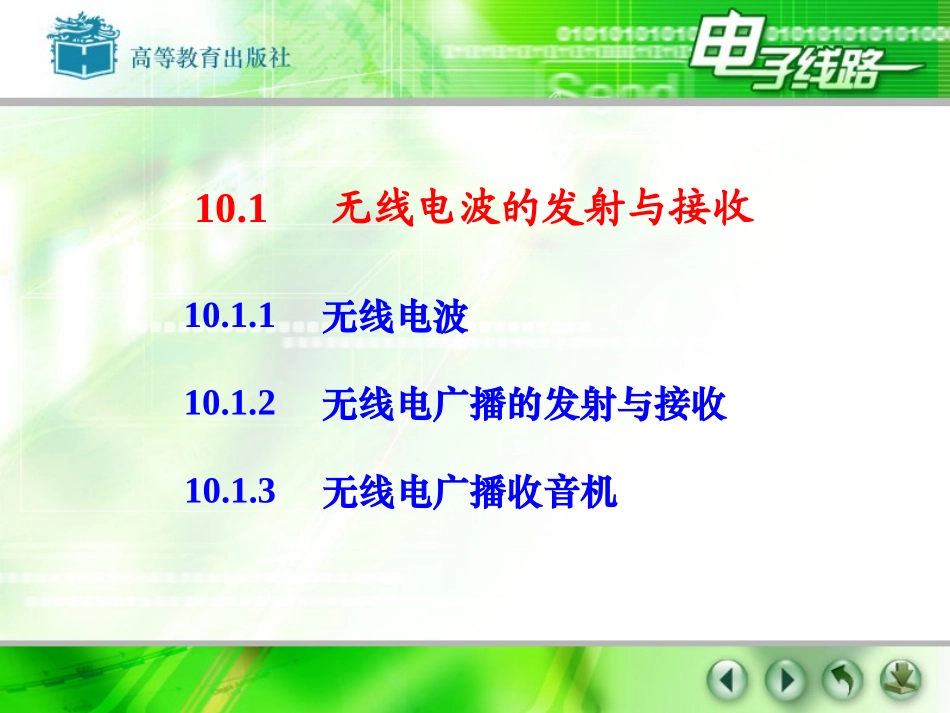

第10章无线电广播接收机的基础知识本章学习目标10.1无线电波的发射与接收10.2超外差式调幅收音机本章小结本章学习目标1.了解无线电波的基本知识，理解调制、载波等概念。2.理解无线电广播的发射与接收的基本过程和无线电调幅发射机，理解直接放大式调幅收音机的组成框图。3.理解超外差式调幅收音机的电路组成，理解变频、中放、检波及自动增益控制电路的工作原理及主要元件的作用。10.1无线电波的发射与接收10.1.1无线电波10.1.2无线电广播的发射与接收10.1.3无线电广播收音机无线电接收机是接收无线电信号的电子设备。10.1.1无线电波一、无线电波指在高频电流作用下，导线周围的电场和磁场交替变化向四周传播能量的电磁波。——波长；f——频率；c——传播速度(3108m/s)，它们之间的关系为：fc[例10.1.1]无线电波频率为1000kHz，求其波长？解m300m10000110338fc可见，无线电波的频率越高，波长越短；反之，波长越长。二、无线电波的频段无线电波的频率范围一般用频段(或波段)表示。其波段划分如表10.1.1所示。三、无线电波的传播途径1．沿地面传播——地面波；2．在空间直线传播——空间波；3．依靠折射和反射传播——天波。无线电波的波段划分波段名称波长范围频率范围频段名称用途短长波104~105m30~3kHz甚低频VLF海上远距离通信长波103~104m300~30kHz低频LF电报通信中波2×102~103m500~300kHz中频MF无线电广播中短波50~2×102m6000~1500kHz中高频IF电报通信、业余通信短波10~50m30~6MHz高频HF无线电广播、电报通信和业余通信米波1~10m300~30MHz甚高频VHF无线电广播、电视、导航和业余通信分米波1~10dm000~300MHz特高频UHF电视、雷达、无线电导航厘米波1~10cm30~3GHz超高频SHF无线电接力通信、雷达、卫星通信毫米波1~10mm300~30GHz极高频EHF电视、雷达、无线电导航亚毫米波1mm以下300GHz以上超级高频无线电接力通信10.1.2无线电广播的发射与接收动画无线通信系统的组成一、无线电广播的发射调制和发射：在无线电波发射过程中，只有天线长度和电波波长可比拟时，才能有效地把电波发射出去。声音信号的波长范围在15103~15106m，要想制作对应尺寸的天线显然不现实。为此，利用频率较高(即波长极短)的无线电波携带声音信号发射出去，使天线的制作变成了现实。高频振荡器：在发射机中，用来产生高频振荡信号的部件。载波：用来“装载”声音信号的高频振荡信号。调制：把声音信号“装载”到高频振荡信号中的过程。已调信号：调制后的高频振荡信号。所谓发射是指利用传输线把已调波送到天线，变成电磁波向空间辐射的过程。二、发射机的组成(一)低频：声音变换和放大。(二)高频：高频振荡的产生、放大、调制和高频功放。(三)传输线与天线：传输和发射已调高频信号。(四)直流电源：各部分电路工作电源。工作过程：话筒把声音转换成电信号，经放大器放大后，去调制高频振荡器产生的高频等幅正弦波，产生已调波，再通过高频功率放大器放大，由传输线送到天线，以电磁波的形式发射出去。三、无线电广播的接收接收和解调：在接收机中，从天线感应出的不同频率的已调波中选出所需信号的过程，称为接收。从已调波中检取出音频信号的过程，称为解调。简单调幅接收机的组成：(一)输入电路：从不同频率已调波中选出需要收听的信号。(二)解调器：将音频信号从已调波中检取出来。(三)耳机：把音频信号变换成声音。四、调幅波与调频波用低频信号控制高频信号的频率，形成的已调波叫调频波。用低频信号控制高频振荡的幅度，形成的已调波叫调幅波。10.1.3无线电广播收音机1．收音机种类：(1)按电子器件分有电子管、晶体管；(2)按电路特点分有直接放大式、超外差式；(3)按波段分有中波、短波；(4)按调制方式分有调幅、调频；(5)按电源分有交流、直流、交直流；(6)按用途特点分有收录、收扩、立体声等。2．直接放大式调幅收音机工作原理：输入回路从天线上的感应信号中选出某一高频调幅信号，经高频放大器直接放大，然后进行检波，输出音频信；再经低放和功放，通过扬声器发出声音。这种机型现已很少采用。3．超外差式调幅收音机工作原理：输入回路从天线上的感应信号中选出某一高...
