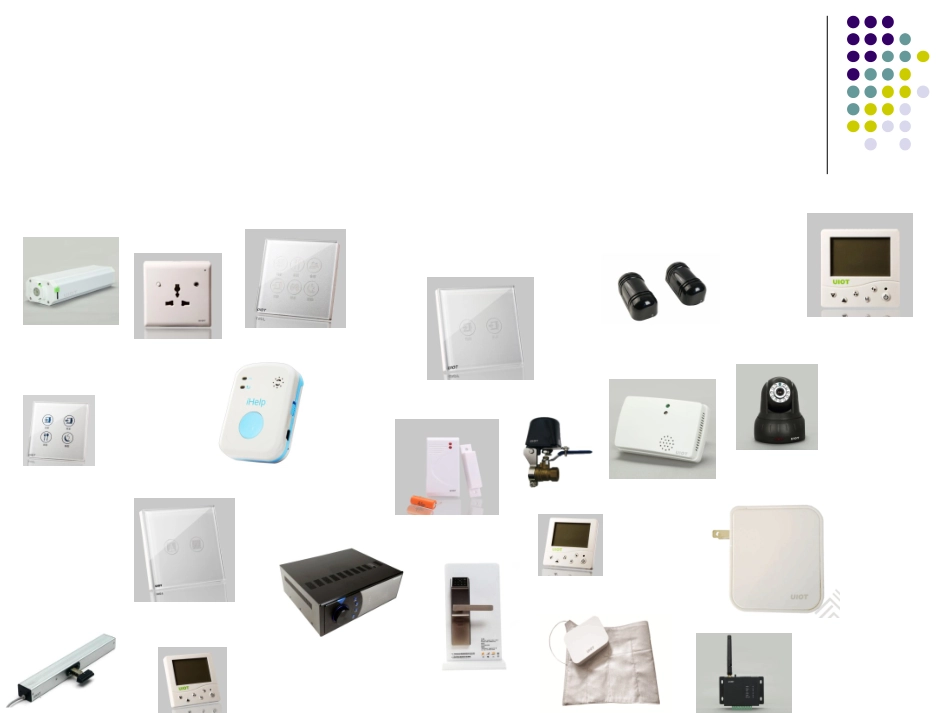

客户方案设计李雅宁一、设计基础产品了解系统了解功能了解产品概述目前紫光产品有14大类60多种智能硬件产品，可以满足用户各类个性化需求。产品概述——14大类硬件产品（14大子系统）智能服务器与中继器智能场景面板智能插座插排（智能用电）智能照明智能窗户窗帘红外家电控制智能背景音乐智能家庭影院智能温控智能环境监测智能睡眠智能居家安全智能防盗智能门锁二、了解客户需求客户对功能实现的要求客户预算现场勘查现场勘查注意事项具体详见《现场勘查建议书》特别注意：现场勘查特别注意：1、照明系统1.1、无线智能开关在看现场时需要与装修公司的开关设计图相结合，分区域记录好开关的数量、回路数（一键、两键、三键）。对于双联控（例如房间门口与床头可以同时控制主灯开、关）采用与场景面板相结合使用解决。接线图：（1）单键零火开关接线示意图：（2）双键零火开关接线示意图：注意：该类型智能开关为零火供电方式，底盒内除了火线、灯控线（回路线）还要有零线。如果是单火类型，增加零线需要从同一空气开关内的照明线路接入，不论是几键开关一个底盒内只需一根零线即可。需要改造的线路依据上面的接线图填写现场改造表，并与电工讲清楚布线要求。如果客户家已装修好，需要粗略计算开关每一个回路的功率，不要超过700W，参考下表。开关类型灯具类型阻抗划分参考功率及数量无线ZigBee智能开关（一、二、三路）LED射灯容性30*7WLED球泡灯容性50*5WLEDT8棒管容性10*18W节能灯/日光灯感性35*20W白炽灯/钨丝灯阻性7*100W1.2、无线智能调光开关调光开关只适合不含镇流器的钨丝灯（白炽灯），LED灯、节能灯都不能使用，该开关最大功率为200W，要与客户讲清楚购买灯具时的选择范围。接线图：（1）单路调光开关接线示意图：（2）双路调光开关接线示意图：单路双路2、场景、主机、中继器2.1、无线ZigBee场景面板该产品一般设计在门口、床头等便于操作的位置。根据设计功能需要选择四键或者OLED场景面板。采用86底盒方式固定，安装高度与开关平齐。接线图：注意：•该类型场景面板为零火供电方式，底盒内需要火线、零线。•详细统计各个区域安装场景面板类型、数量。2.2、家庭智慧中心家庭智慧中心为系统的核心，一般放置在客厅之类的家庭中心位置，空旷没有遮挡。施工布线时需要在该位置预留网线及电源插座，网线另一端预留到路由器或交换机位置。2.3、ZigBee中继器该产品主要是用作增强ZigBee信号，一般小户型（150㎡）不需要使用。如果现场面积过大、层数过多，或者单个产品同层周围50米内没有其他产品并且在车库、地下室之类的比较密闭空间时需要加强ZigBee信号。一般在楼梯口位置预留电源插座。3、环境监测系统3.1、集成环境盒子采用5v电源适配器供电，安装位置预留插座。3.2、无线ZigBee风光雨传感器套件无线ZigBee风光雨传感器套件风光雨感应器固定在室外，选择位置时要考虑风向、没有遮挡物，配套的协议转换器安装在窗帘后面，旁边有电源插座。同时从室外风光雨感应器位置预留一根4芯电线到协议转换器位置。4、安防系统4.1、无线ZigBee红外探测器（电池）该产品采用5号电池供电，可以吸顶安装或侧面安装在墙面。注意红外感应探测距离为5米，选择的位置不能过高。4.2、无线ZigBee门磁、窗磁该产品采用7号电池供电，一般固定在门框或窗户框上，磁铁与探测器之间距离不能超过1cm。4.3、无线红外电子栅栏需要测量围墙的长、宽来选择使用红外电子栅栏的型号，可以固定在别墅围墙或立杆安装，由于室外的光线复杂，投光器发出的红外光会受其它光源的影响，探测距离将缩小一半。如果围墙距离较长，可采用多对红外栅栏背对背安装。投光器和受光器预留12V电源线，从受光器位置引4芯电线至室内协议转换器位置，同时协议转换器旁边预留电源插座。4.4红外幕帘探测器该产品采用5号电池供电，吸顶安装或侧面安装在墙面，可以进行方向感应。注意探测距离为5米。4.5、高清云台摄像机选择的位置要求监控画面能覆盖监测的区域，能看清经过人的外貌，同...
