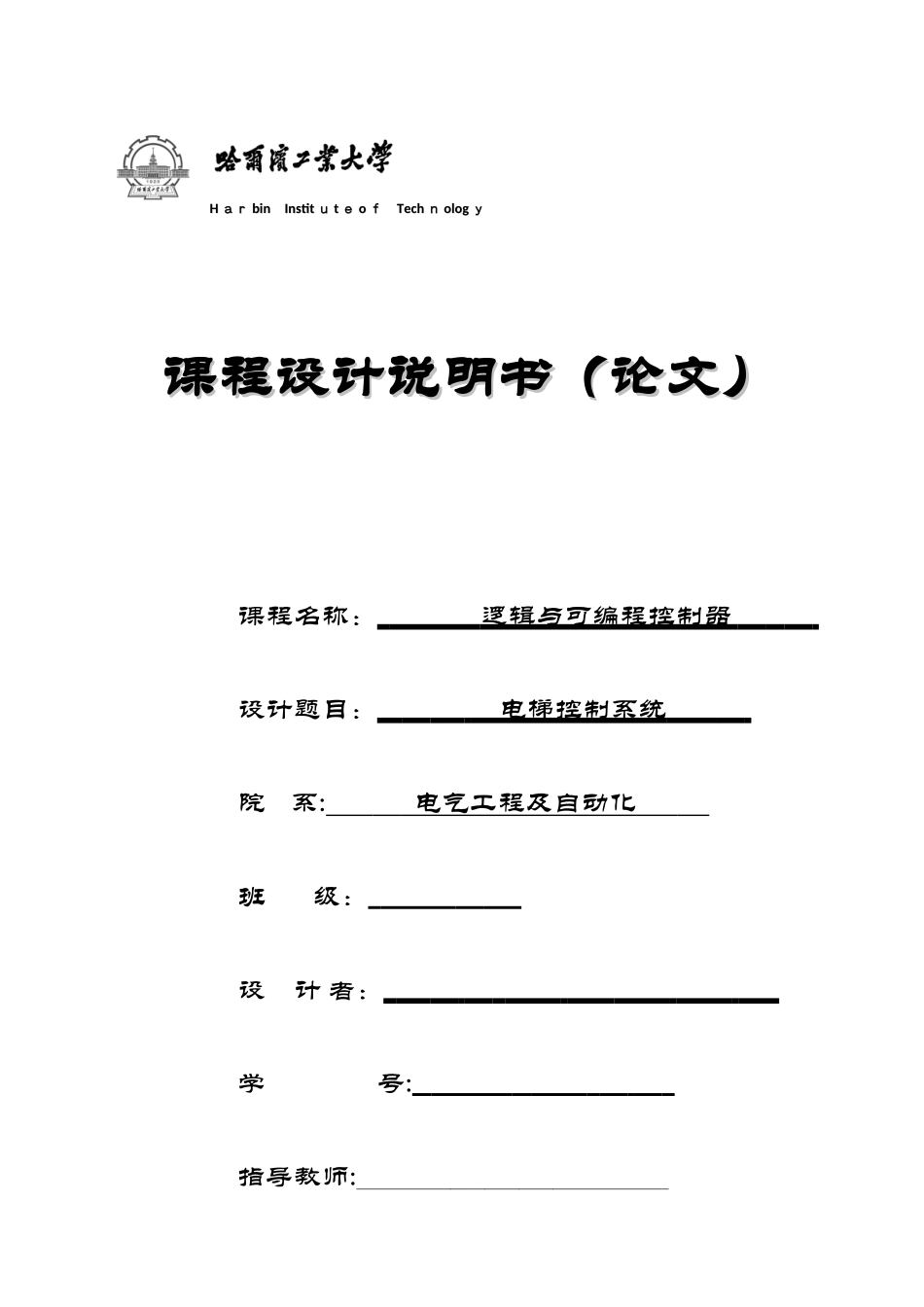

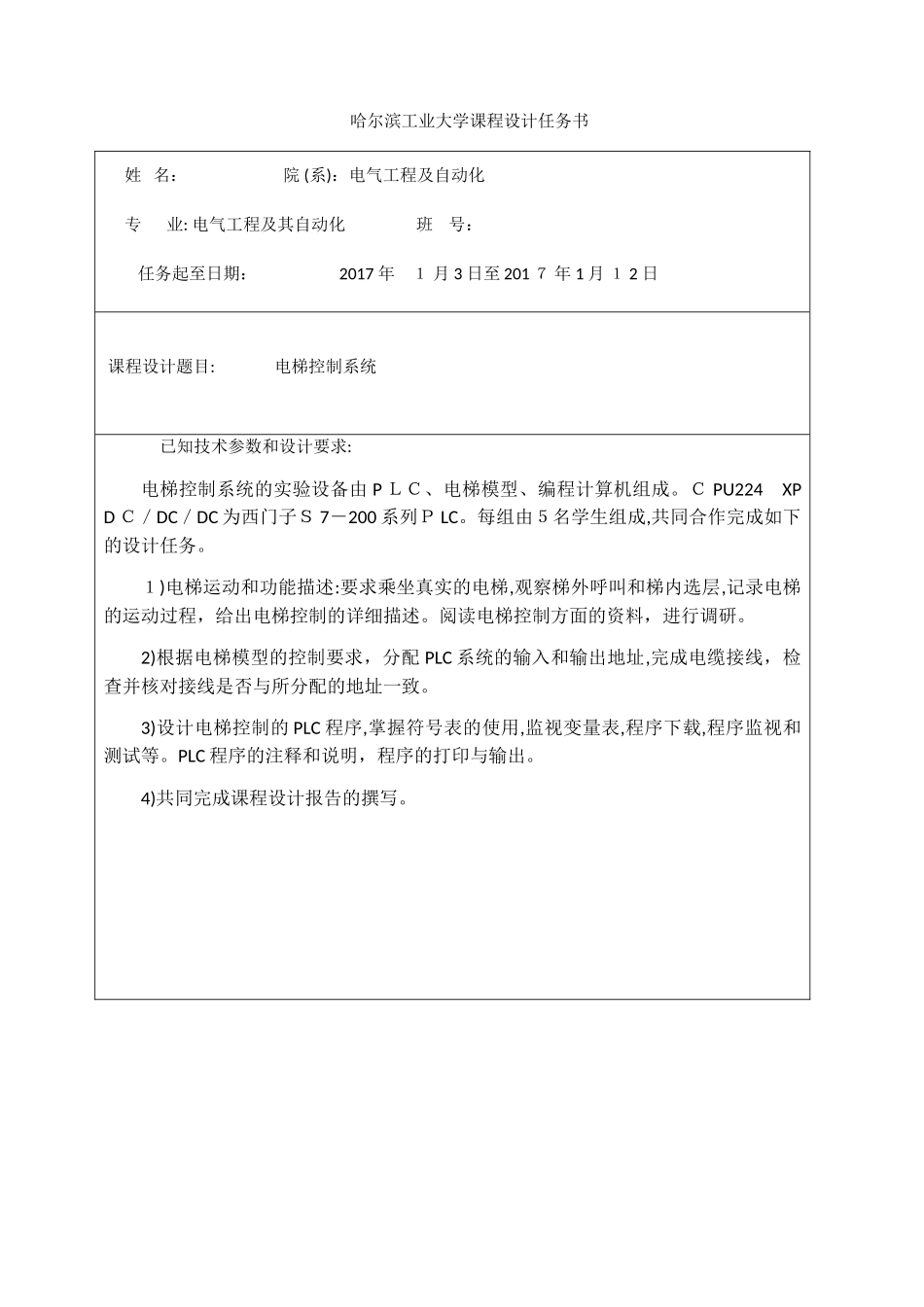

HHａｒａｒbinbinInstitInstitｕｕttｅｅooｆｆTechTechｎｎologologｙｙ课程设计说明书（论文）课程设计说明书（论文）课程名称：逻辑与可编程控制器设计题目：电梯控制系统院系:电气工程及自动化班级：设计者：学号:指导教师:设计时间：2017年1月哈尔滨工业大学哈尔滨工业大学课程设计任务书姓名：院(系)：电气工程及自动化专业:电气工程及其自动化班号：任务起至日期：2017年１月3日至201７年1月１2日课程设计题目:电梯控制系统已知技术参数和设计要求:电梯控制系统的实验设备由PＬＣ、电梯模型、编程计算机组成。ＣPU224XPDＣ／DC／DC为西门子Ｓ7－200系列ＰLC。每组由５名学生组成,共同合作完成如下的设计任务。１)电梯运动和功能描述:要求乘坐真实的电梯,观察梯外呼叫和梯内选层,记录电梯的运动过程，给出电梯控制的详细描述。阅读电梯控制方面的资料，进行调研。2)根据电梯模型的控制要求，分配PLC系统的输入和输出地址,完成电缆接线，检查并核对接线是否与所分配的地址一致。3)设计电梯控制的PLC程序,掌握符号表的使用,监视变量表,程序下载,程序监视和测试等。PLC程序的注释和说明，程序的打印与输出。4)共同完成课程设计报告的撰写。工作量:正确连接接线，并设计完成以下功能。１)升降模拟功能：模型中的升降模拟器由数字电路构成，可根据CN2连接器９,10两端子上施加的电平和脉冲，驱动操作面板上的7个轿箱位置指示灯来模拟电梯的升降运动。脉冲周期选为300ms时，电梯位置指示灯变换的速度较为合适。RESET按钮用于将模拟器的指示复位到一楼。2)轿厢的平层检测:当轿厢位置指示灯运行到S１，Ｓ2或S3位置时，分别表示轿厢运行到1,２或3楼的平层位置，此时对应的平层检测开关S1，S２或Ｓ3闭合，向控制系统提供平层检测信号。3）电梯呼叫功能：面板上的按钮PB1~PB4为梯外呼叫按钮，PB５~ＰB7为梯内呼叫按钮。所有呼叫按钮均为带灯按钮,可用作状态指示,指示灯均为24V电压等级。4）电梯门的控制:按钮PＢ８和PB9为开、关电梯门控制按钮。指示灯D用来模拟电梯门的状态,开门时灯亮,关门时灯灭。设计说明书由全组人员共同完成。工作计划安排：(1）2017年１月3日：选择设计题目，成立项目组;根据实际电梯的工作情况,观察梯外呼叫和梯内选层，记录电梯的实际运行,提出电梯控制的具体要求;查阅有关文献，制定系统的总体设计方案；然后根据设计分工编写PＬC控制程序。(2)201７年1月5日：进入实验室，完成系统的硬件连线。在实验装置上调试程序，调试过程中不断发现问题、改进设计方案、完善软件功能。(３)20１７年1月６号：进一步完善软件功能，完成设计要求，并在调试完成后,由指导老师和助教来验收。(4)２017年1月７~1月１1号:撰写课程设计报告。同组设计者及分工：指导教师签字_______＿＿_＿___＿＿_＿_年月日教研室主任意见:教研室主任签字＿___＿__＿__＿__＿__＿_＿年月日＊注：此任务书由课程设计指导教师填写。哈尔滨工业大学课程设计说明书（论文）目录一.设计要求与指标ﻩ1二、控制功能描述ﻩ１三、电气部分接线..................................................................................................................................1四、程序规划与PLＣ程序程设计..........................................................................................................1五、程序调试..........................................................................................................................................1六、遇到的问题与解决方法ﻩ1七、结论..................................................................................................................................................1八、关于本课程设计的感想与建议ﻩ2九、参考文献........................................................................................................................................２i哈尔滨工业大学课程设计说明书（论文）一.设计要求与指标以“电梯模型”为被控对象，以S7200PＬC-CＰU224XP为控制器,设计...
