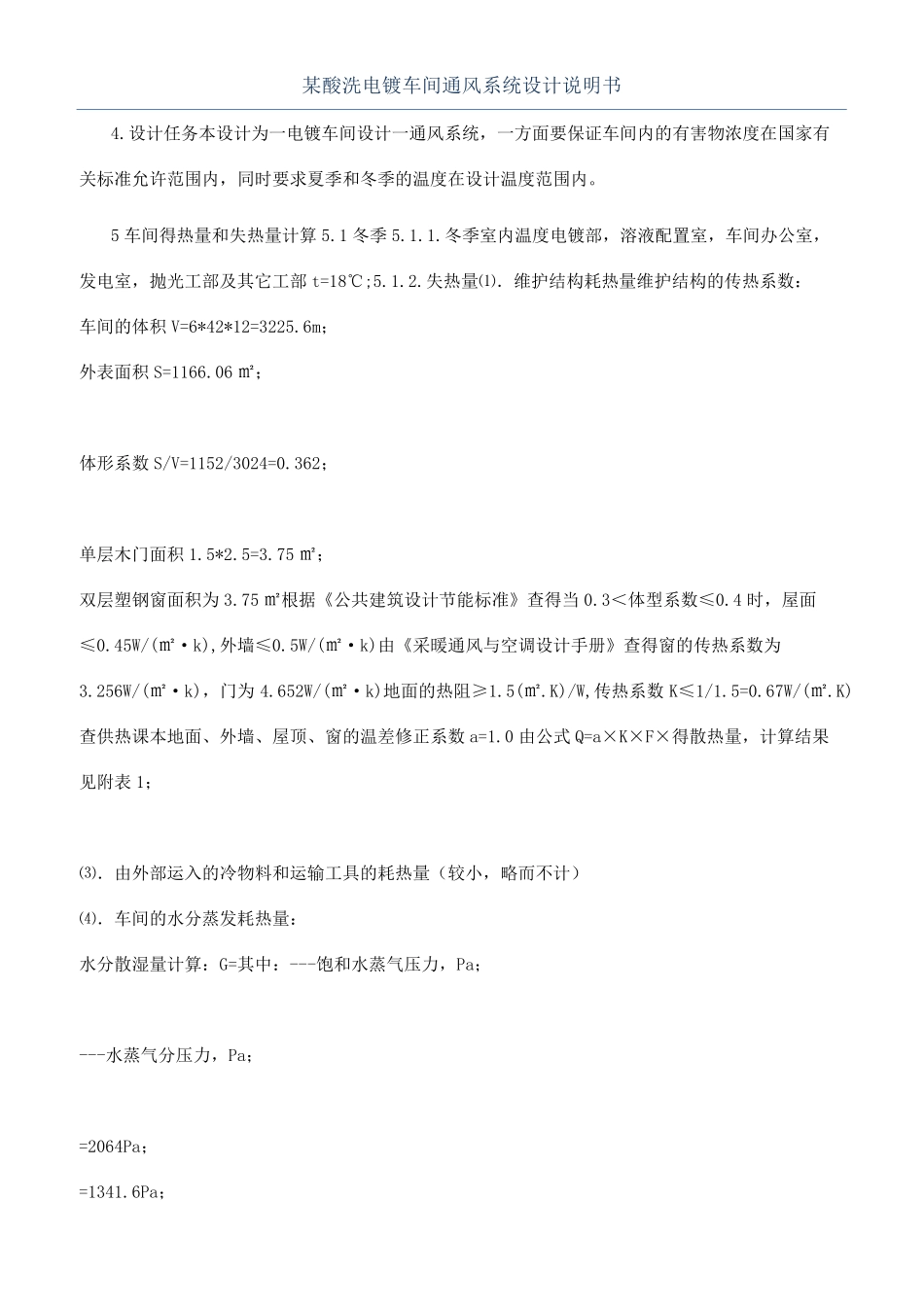

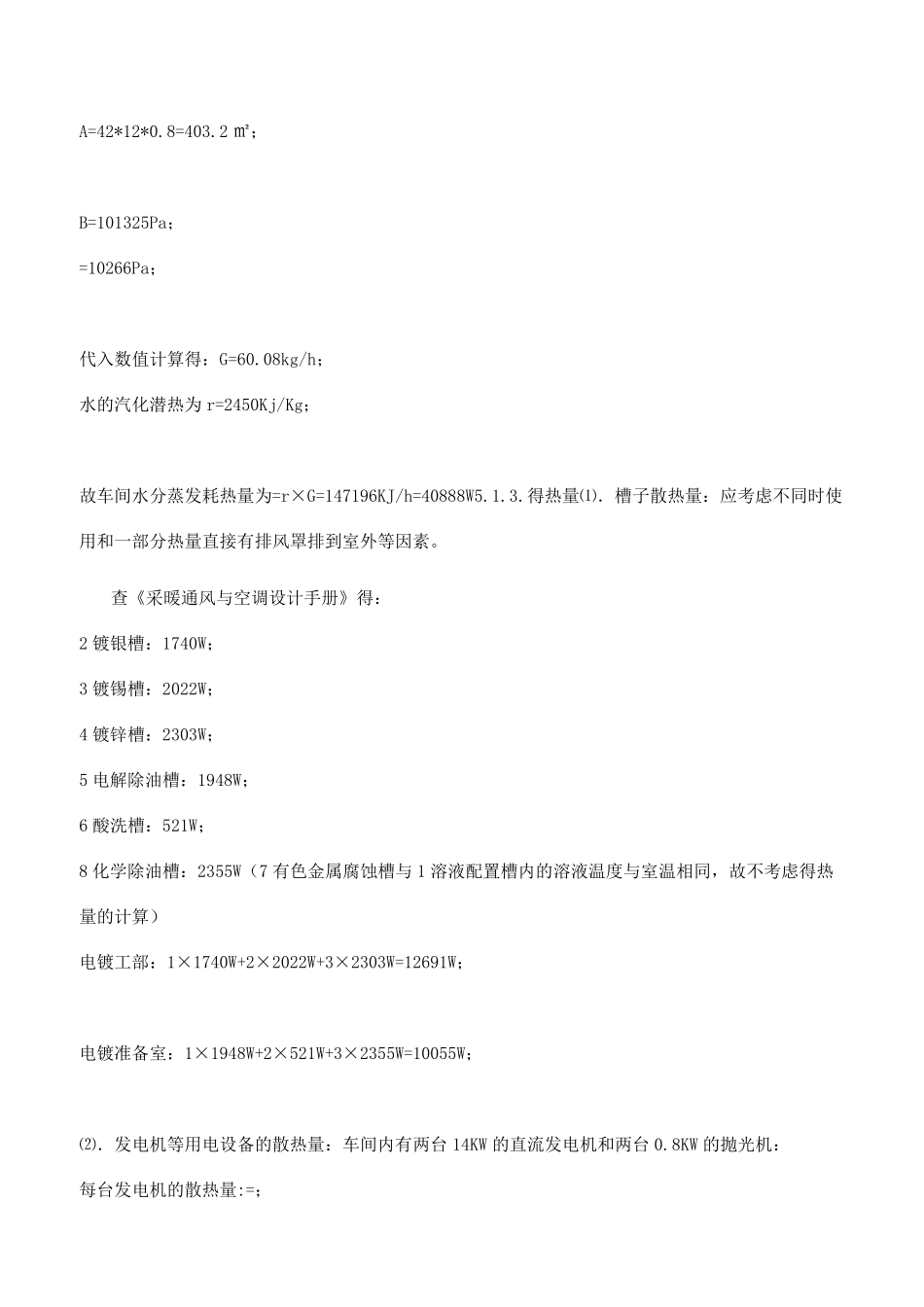

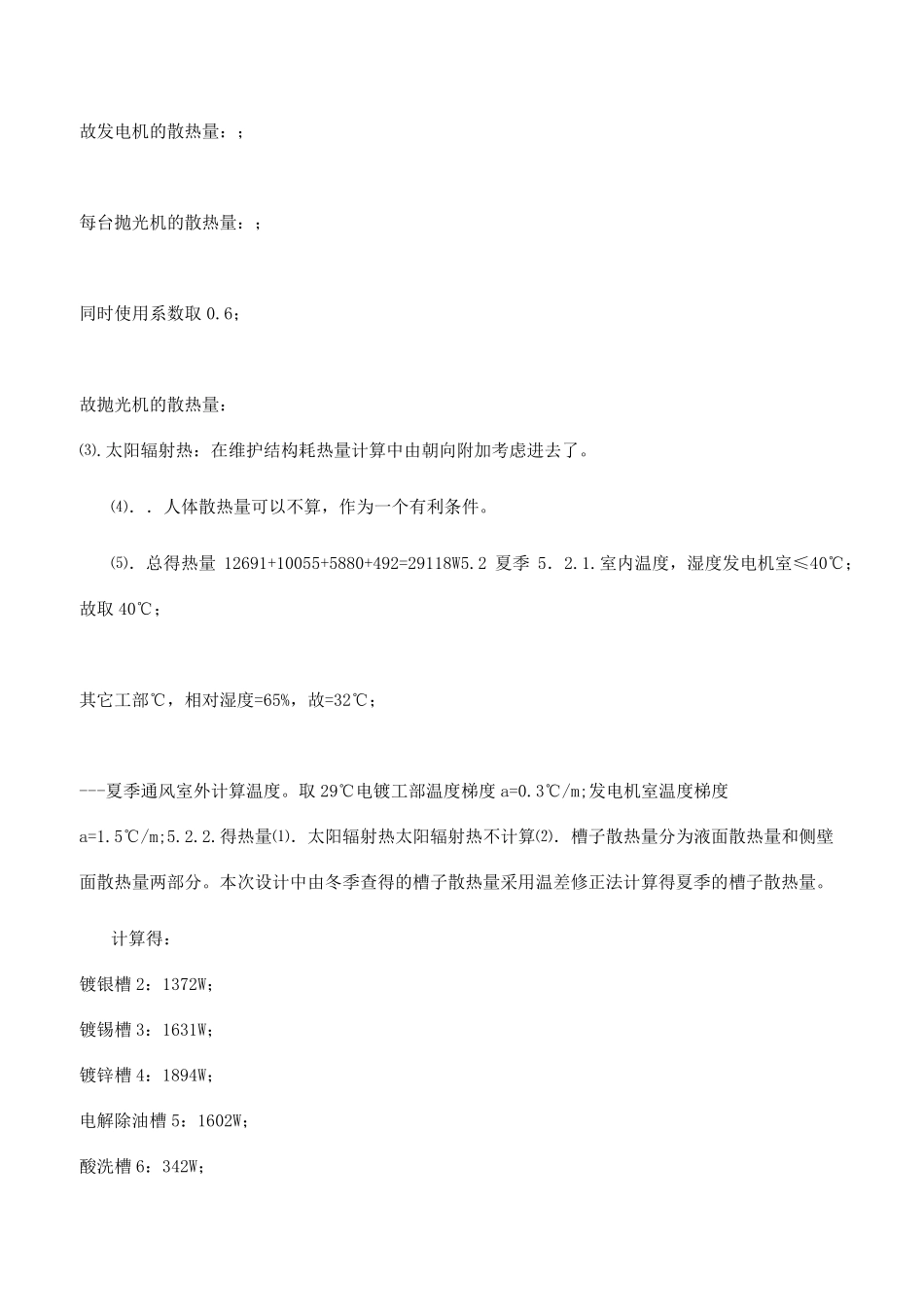

某酸洗电镀车间通风系统设计说明书 4.设计任务本设计为一电镀车间设计一通风系统，一方面要保证车间内的有害物浓度在国家有关标准允许范围内，同时要求夏季和冬季的温度在设计温度范围内。�5 车间得热量和失热量计算5.1 冬季5.1.1.冬季室内温度电镀部，溶液配置室，车间办公室，发电室，抛光工部及其它工部t=18℃;5.1.2.失热量⑴．维护结构耗热量维护结构的传热系数： 车间的体积V=6*42*12=3225.6m； 外表面积S=1166.06 ㎡； 体形系数S/V=1152/3024=0.362； 单层木门面积1.5*2.5=3.75 ㎡； 双层塑钢窗面积为3.75 ㎡根据《公共建筑设计节能标准》查得当0.3＜体型系数≤0.4 时，屋面≤0.45W/(㎡·k),外墙≤0.5W/(㎡·k)由《采暖通风与空调设计手册》查得窗的传热系数为3.256W/(㎡·k)，门为4.652W/(㎡·k)地面的热阻≥1.5(㎡.K)/W,传热系数K≤1/1.5=0.67W/(㎡.K)查供热课本地面、外墙、屋顶、窗的温差修正系数a=1.0 由公式Q=a×K×F×得散热量，计算结果见附表1； ⑶．由外部运入的冷物料和运输工具的耗热量（较小，略而不计） ⑷．车间的水分蒸发耗热量： 水分散湿量计算：G=其中：---饱和水蒸气压力，Pa； ---水蒸气分压力，Pa； =2064Pa； =1341.6Pa； A=42*12*0.8=403.2 ㎡； B=101325Pa； =10266Pa； 代入数值计算得：G=60.08kg/h； 水的汽化潜热为r=2450Kj/Kg； 故车间水分蒸发耗热量为=r×G=147196KJ/h=40888W5.1.3.得热量⑴．槽子散热量：应考虑不同时使用和一部分热量直接有排风罩排到室外等因素。�查《采暖通风与空调设计手册》得： 2 镀银槽：1740W； 3 镀锡槽：2022W； 4 镀锌槽：2303W； 5 电解除油槽：1948W； 6 酸洗槽：521W； 8 化学除油槽：2355W（7 有色金属腐蚀槽与1 溶液配置槽内的溶液温度与室温相同，故不考虑得热量的计算） 电镀工部：1×1740W+2×2022W+3×2303W=12691W； 电镀准备室：1×1948W+2×521W+3×2355W=10055W； ⑵．发电机等用电设备的散热量：车间内有两台14KW 的直流发电机和两台0.8KW 的抛光机： 每台发电机的散热量:=； 故发电机的散热量：； 每台抛光机的散热量：； 同时使用系数取0.6； 故抛光机的散热量： ⑶.太阳辐射热：在维护结构耗热量计算中由朝向附加考虑进去了。�⑷．．人体散热量可以不算，作为一个有利条件。�⑸．总得热量12691+10055+5880+492=29118W5.2 夏季5．2.1.室内温度，湿度发电机室≤40℃； 故取40℃； 其它工部℃，相对湿...
