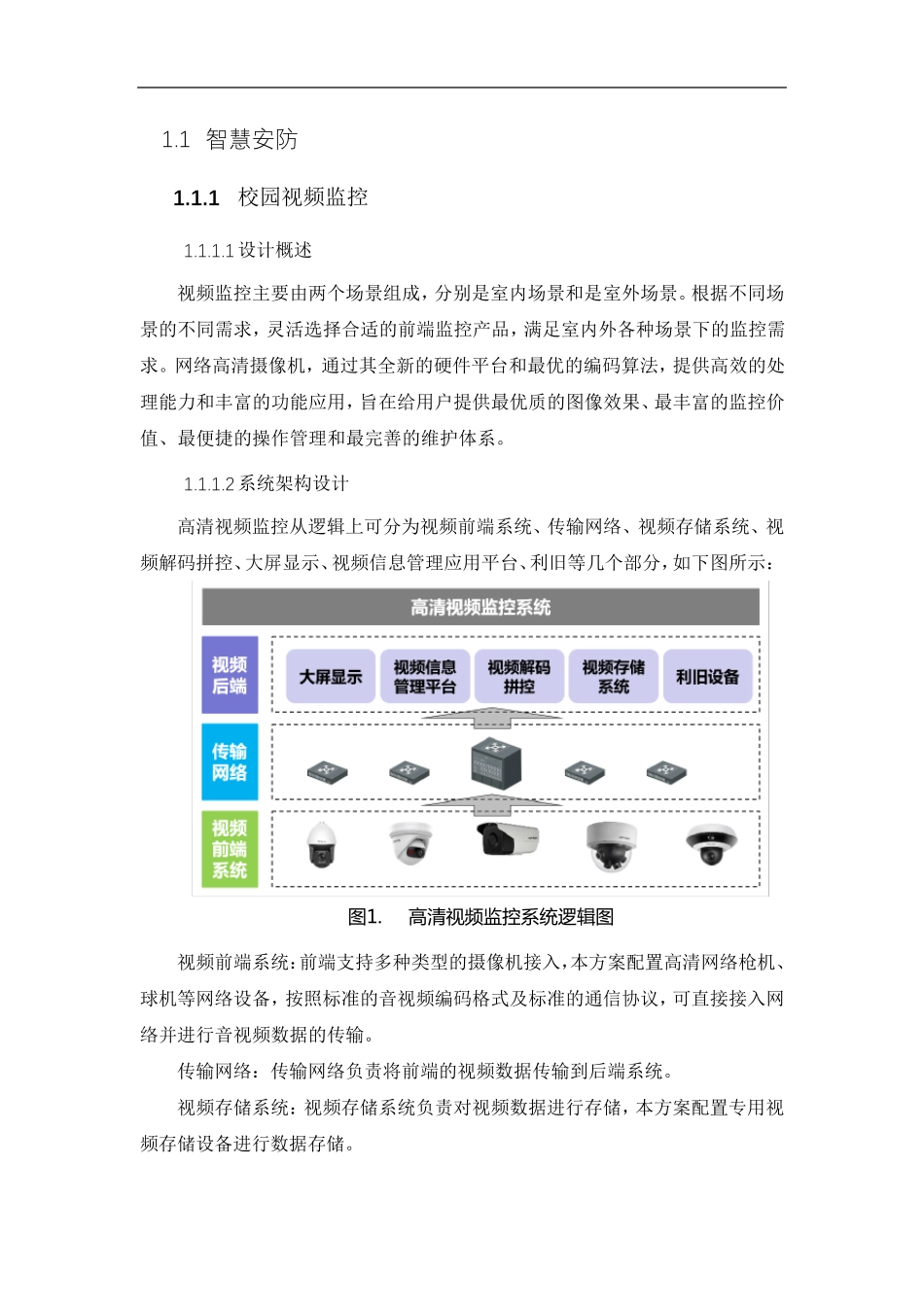

1.1 智慧安防 1.1.1 校园视频监控 1.1.1.1 设计概述 视频监控主要由两个场景组成，分别是室内场景和是室外场景。根据不同场景的不同需求，灵活选择合适的前端监控产品，满足室内外各种场景下的监控需求。网络高清摄像机，通过其全新的硬件平台和最优的编码算法，提供高效的处理能力和丰富的功能应用，旨在给用户提供最优质的图像效果、最丰富的监控价值、最便捷的操作管理和最完善的维护体系。 1.1.1.2 系统架构设计 高清视频监控从逻辑上可分为视频前端系统、传输网络、视频存储系统、视频解码拼控、大屏显示、视频信息管理应用平台、利旧等几个部分，如下图所示： 图1. 高 清 视 频 监 控 系 统 逻 辑 图 视频前端系统：前端支持多种类型的摄像机接入，本方案配置高清网络枪机、球机等网络设备，按照标准的音视频编码格式及标准的通信协议，可直接接入网络并进行音视频数据的传输。 传输网络：传输网络负责将前端的视频数据传输到后端系统。 视频存储系统：视频存储系统负责对视频数据进行存储，本方案配置专用视频存储设备进行数据存储。 视频解码拼控：完成视频的解码、拼接、上墙控制，本方案配置视频综合平台实现对前端所有种类视频信号的接入，完成视频信号以多种显示模式的输出。 大屏显示：接收视频综合平台输出的视频信号，完成视频信号的完美呈现。 视频信息管理应用平台：负责对视频资源、存储资源、用户等进行统一管理和配置，用户可通过应用平台进行视频预览、回放。 利旧部分：利旧包括前端利旧、传输网络利旧、存储利旧等。 1.1.1.3 物理架构 网络高清方案物理拓扑如下图所示： 图2. 高 清 监 控 物 理 拓 扑 图 总控中心：负责对分控中心分散区域高清监控点的接入、显示、存储、设置等；主要部署核心交换机、视频综合平台、大屏、存储、客户端、平台、视频质量诊断服务器等。 分控中心：负责对前端分散区域高清监控点的接入、存储、浏览、设置等功能；主要部署接入交换机、客户端等。 监控前端：主要负责各种音视频信号的采集，通过部署网络摄像机、球机等设备，将采集到的信息实时传送至各个监控中心。 总 监 控 中 心校 园 安 防 专 网高 清 网 络 半 球高 清 网 络 球 机高 清 网 络 枪 机视 频 监 控 系 统接 入 交 换 机分 控 中 心接 入 交 换 机 传输网络：整个传输网络采用接入层、核心层两层传输架构设计。前端网络设备就近连接...
