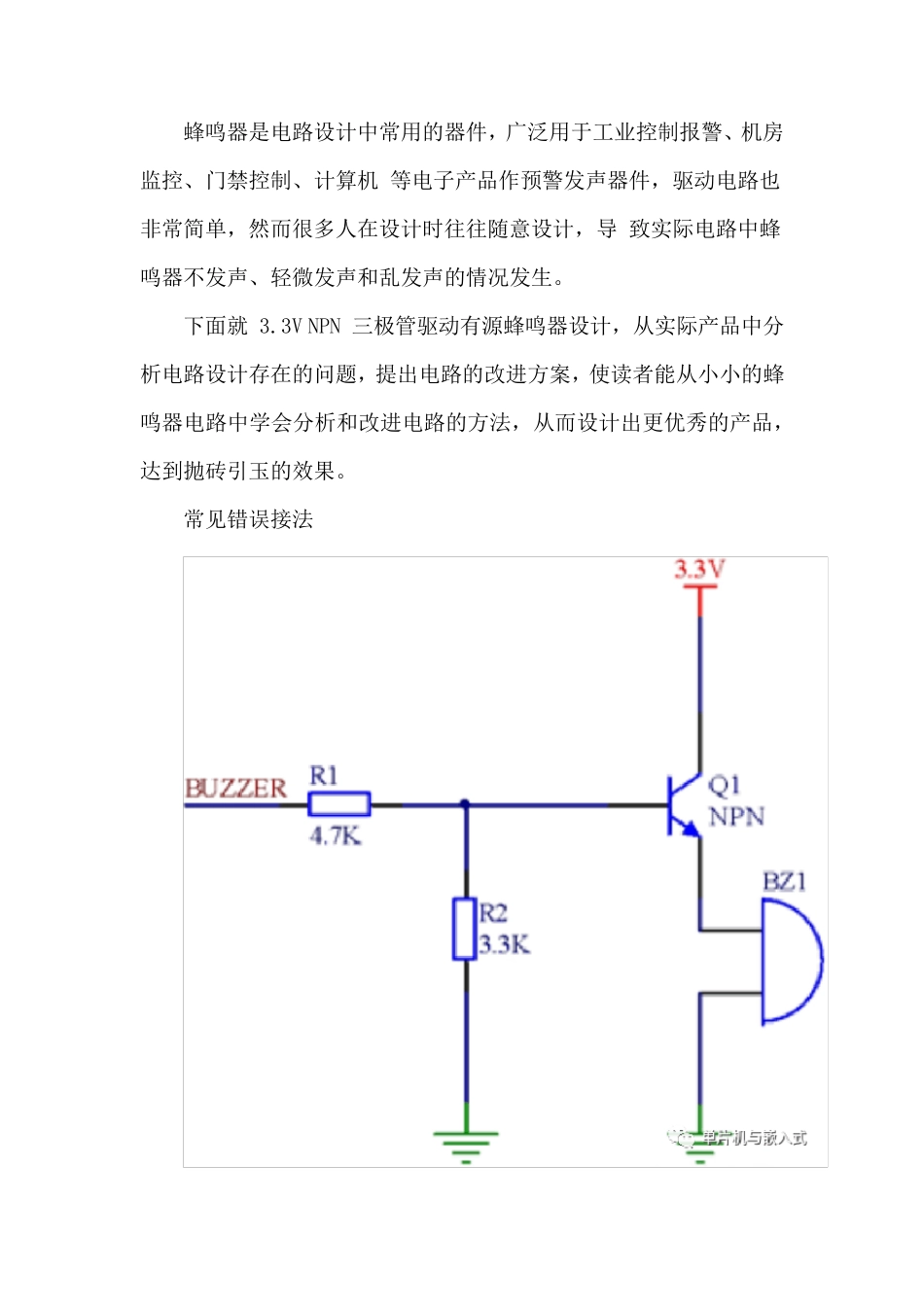

蜂鸣器驱动电路 蜂鸣器是电路设计中常用的器件，广泛用于工业控制报警、机房监控、门禁控制、计算机 等电子产品作预警发声器件，驱动电路也非常简单，然而很多人在设计时往往随意设计，导 致实际电路中蜂鸣器不发声、轻微发声和乱发声的情况发生。 下面就 3.3V NPN 三极管驱动有源蜂鸣器设计，从实际产品中分析电路设计存在的问题，提出电路的改进方案，使读者能从小小的蜂鸣器电路中学会分析和改进电路的方法，从而设计出更优秀的产品，达到抛砖引玉的效果。 常见错误接法 上图为典型的错误接法，当 BUZZER 端输入高电平时蜂鸣器不响或响声太小。当 I/O 口为高电平时，基极电压为 3.3/4.7*3.3V≈2.3V，由于三极管的压降 0.6~0.7V，则三极管射 极电压为 2.3-0.7=1.6V，驱动电压太低导致蜂鸣器无法驱动或者响声很小。 上图为第二种典型的错误接法，由于上拉电阻R2，BUZZER 端在输出低电平时，由于 电阻R1 和R2 的分压作用，三极管不能可靠关断。 上图为第三种错误接法，三极管的高电平门槛电压就只有 0.7V，即在 BUZZER 端输入 压只要超过0.7V 就有可能使三极管导通，显然0.7V 的门槛电压对于数字电路来说太低了， 电磁干扰的环境下，很容易造成蜂鸣器鸣叫。 上图为第四种错误接法，当CPU 的GPIO 管脚存在内部下拉时，由于 I/O 口存在输入阻抗，也可能导致三极管不能可靠关断，而且和图3 一样BUZZER 端输入电压只要超过0.7V 就有可能使三极管导通。 以上几种用法我觉得也不能说是完全不行，对于器件的各种参数要求会比较局限，不利于器件选型，抗干扰性能也比较差。 NPN 三极管控制有源蜂鸣器常规设计 上图为通用有源蜂鸣器的驱动电路。电阻R1 为限流电阻，防止流过基极电流过大损坏三极管。电阻R2 有着重要的作用，第一个作用：R2 相当于基极的下拉电阻。如果A 端被悬空则由于R2 的存在能够使三极管保持在可靠的关断状态，如果删除R2 则当BUZZER 输入端悬空时则易受到干扰而可能导致三极管状态发生意外翻转或进入不期望的放大状态，造成蜂鸣器意外发声。第二个作用：R2 可提升高电平的门槛电压。如果删除R2，则三极管的高电平门槛电压就只有0.7V，即A 端输入电压只要超过0.7V 就有可能导通，添加R2 的情况就不同了，当从A 端输入电压达到约2.2V 时三极管才会饱和导通，具体计算过程如下： 假定β =120 为晶体管参数的最小值，蜂鸣器导通电流是15mA。那么集电极电流IC=15mA。则三极管刚...
