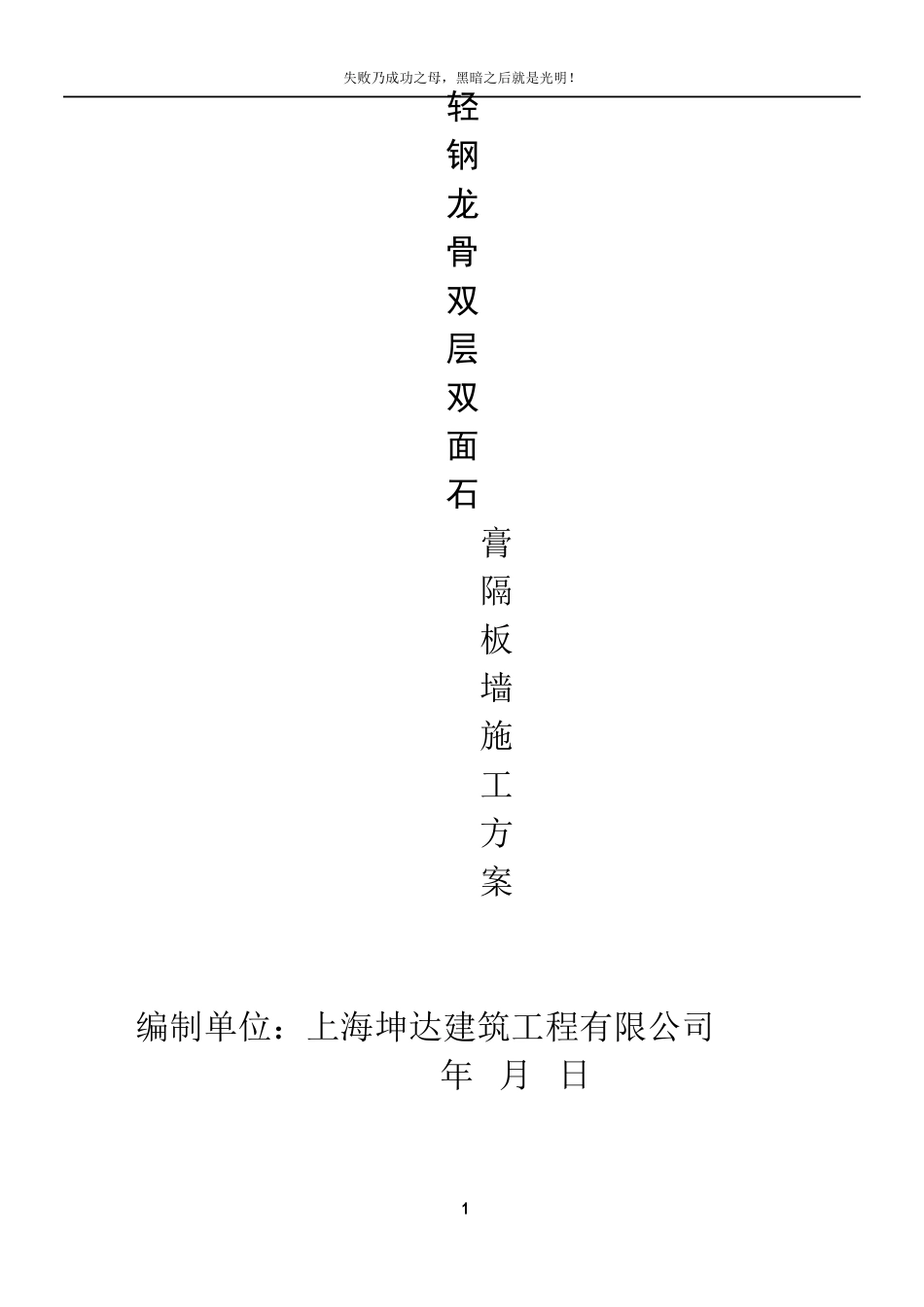

失败乃成功之母,黑暗之后就是光明! 1 轻 钢 龙 骨 双 层 双 面 石 膏 隔 板 墙 施 工 方 案 编制单位:上海坤达建筑工程有限公司 年 月 日 失败乃成功之母,黑暗之后就是光明! 2 一、操作工艺 (1)工艺流程 轻隔墙放线→安装门洞口框→安装沿顶龙骨和沿地龙骨→ 竖向龙骨分档→安装竖向龙骨→安装横向龙骨卡档→ 安装石膏罩面板→施工接缝做法→面层施工 (2)放线:根据设计施工图,在已做好的地面或地枕带上,放出隔墙位置线、门窗洞口边框线,并放好顶龙骨位置边线。 (3)安装门洞口框:放线后按设计,先将隔墙的门洞口框安装完毕。 (4)安装沿顶龙骨和沿地龙骨:按已放好的隔墙位置线,按线安装顶龙骨和地龙骨,用膨胀螺栓或射钉固定于主体上,其射钉钉距为600mm。 (5)竖龙骨分档:根据隔墙放线门洞口位置,在安装顶地龙骨后,按罩面板的规格1200mm 板宽,分档规格尺寸为400mm,不足模数的分档应避开门洞框边第一块罩面板位置,使破边石膏罩面板不在靠洞框处。 (6)安装龙骨:按分档位置安装竖龙骨,竖龙骨上下两端插入沿顶龙骨及沿地龙骨,调整垂直及定位准确后,用抽心铆钉固定;靠墙、柱边龙骨用射钉或木螺丝与墙、柱固定,钉距为1000mm。 (7)安装横向卡挡龙骨:根据设计要求,隔墙高度大于3m 时应加横向卡档龙骨,采向抽心铆钉或螺栓固定。 (8)安装石膏罩面板 ①检查龙骨安装质量、门洞口框是否符合设计及构造要求,龙骨间距是否符合石膏板宽度的模数。 ②安装一侧的纸面石膏板,从门口处开始,无门洞口的墙体由墙的一端开始,石膏板一般用自攻螺钉固定,板边钉距为200mm,板中间距为300mm,螺钉距石膏失败乃成功之母,黑暗之后就是光明! 3 板边缘的距离不得小于10mm,也不得大于16mm,自攻螺钉固定时,纸面石膏板必须与龙骨紧靠。 ③安装墙体内电管、电盒和电箱设备。 ④安装墙体内防火、防潮填充材料,与另一侧纸面石膏板同时进行安装填入。 ⑤安装墙体另一侧纸面石膏板:安装方法同第一侧纸面石膏板,其接缝应与第一侧面板错开。 ⑥安装双层纸面石膏板:第二层板的固定方法与第一层相同,但第三层板的接缝应与第一层错开,不能与第一层的接缝落在同一龙骨上。 (9)接缝做法:纸面石膏板接缝做法有三种形式,即平缝、凹缝和压条缝。可按以下程序处理。 ①刮嵌缝腻子:刮嵌缝腻子前先将接缝内浮土清除干净,用小刮刀把腻子嵌入板缝,与板面填实刮平。 ②粘贴拉结带:待嵌缝腻子凝固原形即...
