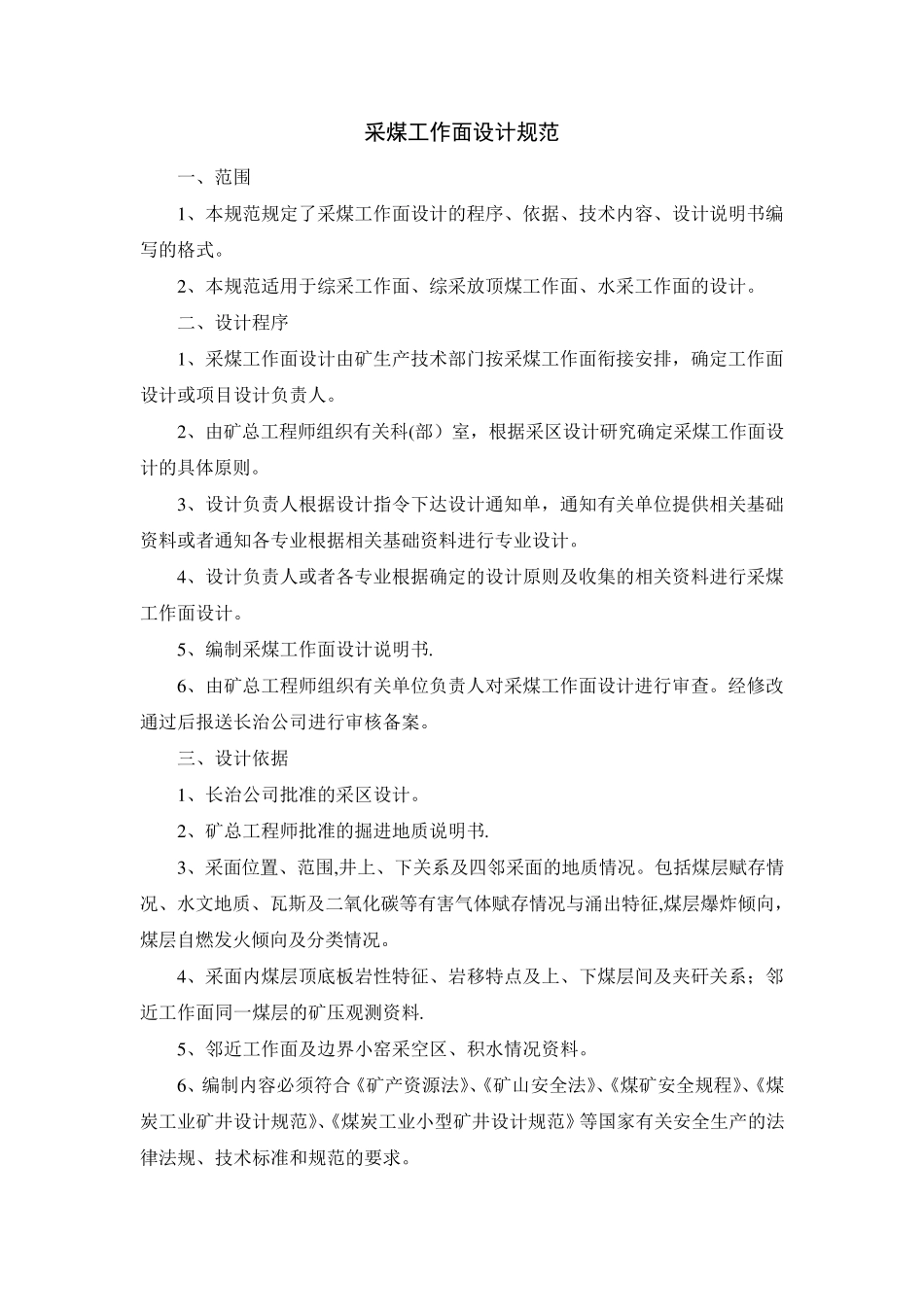

采煤工作面设计规范 一、范围 1、本规范规定了采煤工作面设计的程序、依据、技术内容、设计说明书编写的格式。 2、本规范适用于综采工作面、综采放顶煤工作面、水采工作面的设计。 二、设计程序 1、采煤工作面设计由矿生产技术部门按采煤工作面衔接安排，确定工作面设计或项目设计负责人。 2、由矿总工程师组织有关科(部）室，根据采区设计研究确定采煤工作面设计的具体原则。 3、设计负责人根据设计指令下达设计通知单，通知有关单位提供相关基础资料或者通知各专业根据相关基础资料进行专业设计。 4、设计负责人或者各专业根据确定的设计原则及收集的相关资料进行采煤工作面设计。 5、编制采煤工作面设计说明书. 6、由矿总工程师组织有关单位负责人对采煤工作面设计进行审查。经修改通过后报送长治公司进行审核备案。 三、设计依据 1、长治公司批准的采区设计。 2、矿总工程师批准的掘进地质说明书. 3、采面位置、范围,井上、下关系及四邻采面的地质情况。包括煤层赋存情况、水文地质、瓦斯及二氧化碳等有害气体赋存情况与涌出特征,煤层爆炸倾向，煤层自燃发火倾向及分类情况。 4、采面内煤层顶底板岩性特征、岩移特点及上、下煤层间及夹矸关系；邻近工作面同一煤层的矿压观测资料. 5、邻近工作面及边界小窑采空区、积水情况资料。 6、编制内容必须符合《矿产资源法》、《矿山安全法》、《煤矿安全规程》、《煤炭工业矿井设计规范》、《煤炭工业小型矿井设计规范》等国家有关安全生产的法律法规、技术标准和规范的要求。 7、采煤工作面设计的编制必须以经集团、公司和政府有关部门批准的设计文件（矿井设计、矿井改扩建设计、水平延深设计、区域设计等）和经审批的采区地质说明书为依据. 四、工作面设计内容 1、工作面所处位置及编号，所采煤层位置（编号），巷道布置、巷道断面，支护形式及支护材料的选择计算，掘进设备。 2、工作面几何尺寸、位置、边界、煤柱，邻近工作面开采情况，采动对地面的影响预测及采取的相应措施,工作面储量计算及回采率。 3、采煤方法、生产工艺、顶板管理、设备选型、生产能力及其确定的依据、可采期及工作制度. 4、根据煤层赋存条件、顶底板岩性和矿压资料，确定液压支架选型设计和顶板管理方法. 5、通风、运输、供电、注浆、供排水、综合防尘、煤层注水、防灭火、瓦斯抽放、钻场钻孔、防治水、通讯照明和监测监控等系统的设施选型、布置和能力配套的设计,并附各种系统图及相关图纸。 6...
