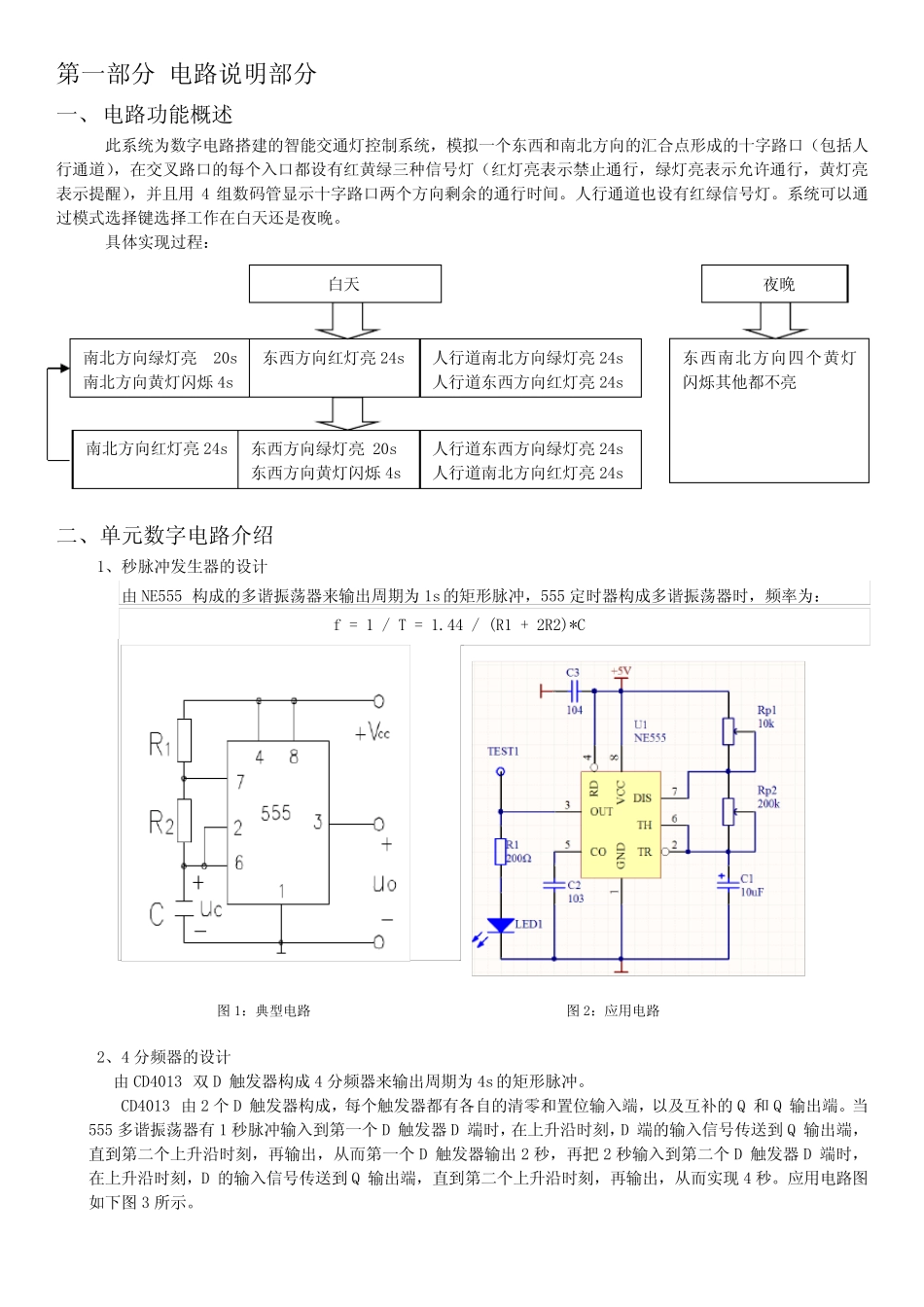

《 电 子 产 品 装 配 与 调 试 》 试 题 题 目 ： 智 能 交 通 灯 控 制 系 统 完 成 时 间 ： 4 小 时 工 位 号 ： 日 期 ： 第 一 部 分 电 路 说 明 部 分 一 、 电 路 功 能 概 述 此 系 统 为 数 字 电 路 搭 建 的 智 能 交 通 灯 控 制 系 统 ， 模 拟 一 个 东 西 和 南 北 方 向 的 汇 合 点 形 成 的 十 字 路 口 （ 包 括 人行 通 道 ）， 在 交 叉 路 口 的 每 个 入 口 都 设 有 红 黄 绿 三 种 信 号 灯 （ 红 灯 亮 表 示 禁 止 通 行 ， 绿 灯 亮 表 示 允 许 通 行 ， 黄 灯 亮表 示 提 醒 ）， 并 且 用4 组 数 码 管 显 示 十 字 路 口 两 个 方 向 剩 余 的 通 行 时 间 。 人 行 通 道 也 设 有 红 绿 信 号 灯 。 系 统 可 以 通过 模 式 选 择 键 选 择 工 作 在 白 天 还 是 夜 晚 。 具 体 实 现 过 程 ： 二 、 单 元 数 字 电 路 介 绍 1、 秒 脉 冲 发 生 器 的 设 计 由 NE555 构 成 的 多 谐 振 荡器 来输出周期为 1s的 矩形 脉 冲 ， 555 定时 器 构 成 多 谐 振 荡器 时 ， 频率为 ：f = 1 / T = 1.44 / (R1 + 2R2)*C 图 1： 典型电 路 图 2： 应用 电 路 2、 4 分 频器 的 设 计 由 CD4013 双 D 触发 器 构 成 4 分 频器 来输出周期为 4s的 矩形 脉 冲 。 CD4013 由 2 个 D 触发 器 构 成 ， 每 个 触发 器 都 有 各自的 清零和 置位输入 端， 以 及互补的 Q 和 Q 输出端。 当555 多 谐 振 荡器 有 1 秒 脉 冲 输入 到第 一 个 D 触发 器 D 端时 ， 在 上升沿时 刻， D 端的 输入 信 号 传 送 到 Q 输出端，直 到第 二 个 上升沿时 刻， 再 输出， 从 而 第 一 个 D 触发 器 输出 2 秒 ， 再 把 2 秒 输入 到第 二 个 D 触发 器 D 端时 ，在 上升沿时 刻， D 的 输入 信 号 传 送 到 Q 输出端， 直 到第 二 个 上升沿时 刻， 再 输出， 从 而 实 现 4 秒 。 应用 电 路 图如 下 图 3 所 示 。 南 北 方 向 绿 灯 亮 20s 南 ...
