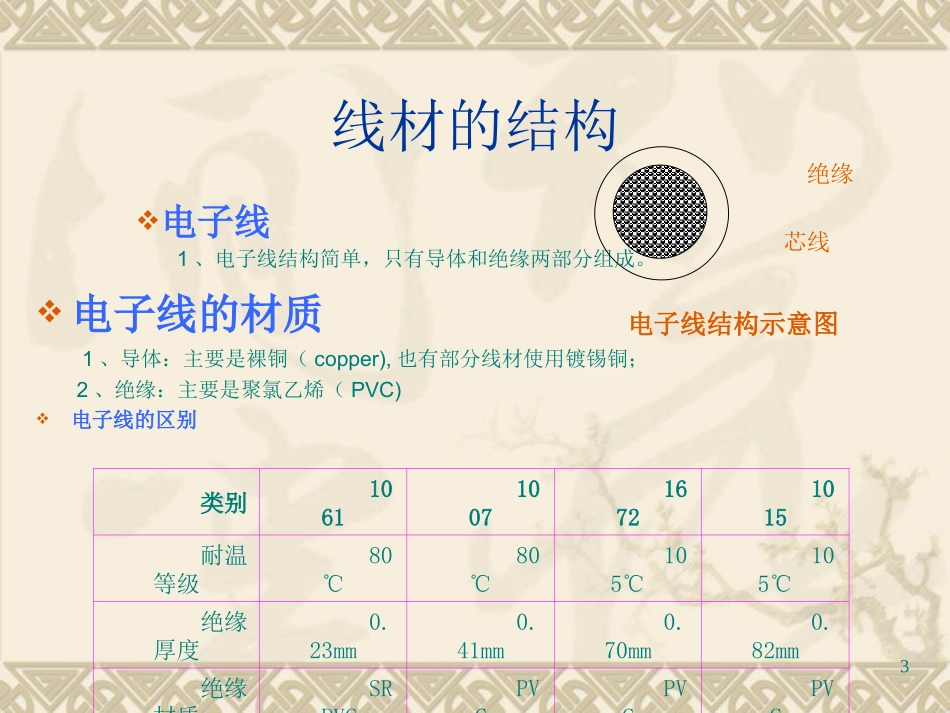

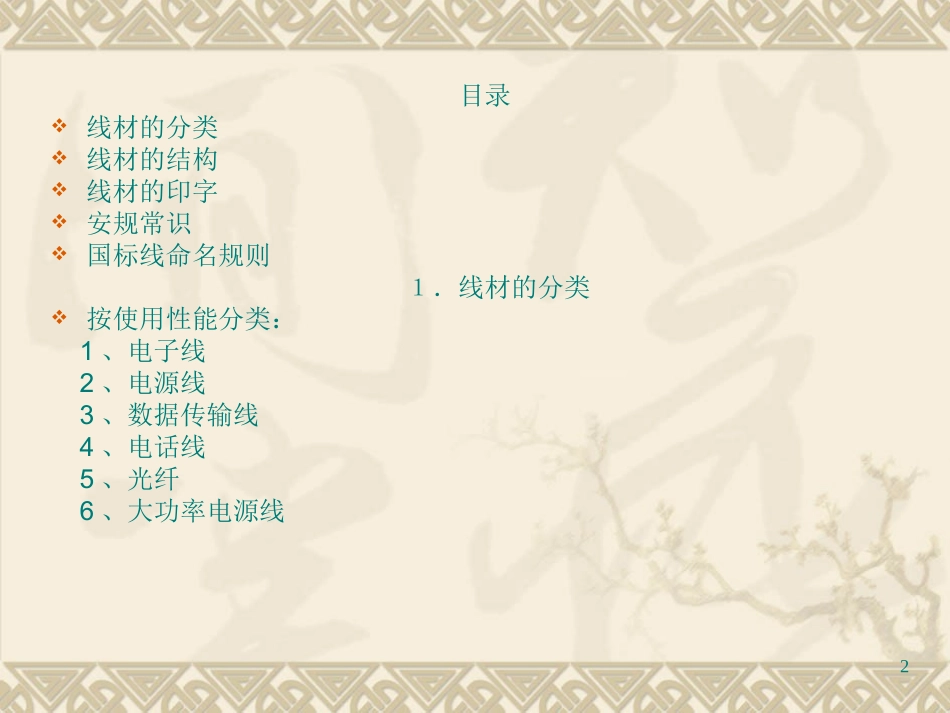

1线材基础知识2目录线材的分类线材的结构线材的印字安规常识国标线命名规则１．线材的分类按使用性能分类：1、电子线2、电源线3、数据传输线4、电话线5、光纤6、大功率电源线3线材的结构电子线1、电子线结构简单，只有导体和绝缘两部分组成。绝缘芯线电子线结构示意图电子线的材质1、导体：主要是裸铜（copper),也有部分线材使用镀锡铜；2、绝缘：主要是聚氯乙烯（PVC)电子线的区别类别1061100716721015耐温等级80℃80℃105℃105℃绝缘厚度0.23mm0.41mm0.70mm0.82mm绝缘材质SR-PVCPVCPVCPVC耐压值300V300V300V600V4线材的结构电源线电源线的结构较电子线要复杂，出现了护套和填充。在线材结构中，一般将不与导体直接接触的绝缘叫护套。填充（PP）：辅助成型，提高线材抗拉强度。线材采用充实成型时可不使用填充，但芯线必须经过过粉工艺处理。导体护套绝缘充麻电源线结构示意图电源线的芯线电源线的芯线可以有二芯和三芯等。电源线的材质1、导体使用裸铜；2、绝缘和护套采用PVC。5线材的结构数据传输线数据传输线的结构比较复杂，出现了地线、编织、铝箔和麦拉（PET)等。这些结构部分都是起到屏蔽的作用。数据传输线的芯线数据传输线的芯线之间可以采用平行和对绞等方式。数据传输线的材质1、导体使用裸铜、镀锡铜、铜包钢等；2、绝缘多使用PE，护套多采用PVC。数据传输线的屏蔽屏蔽主要是指数据传输过程中，信号之间的相互干扰。数据传输是以电流的形式在线材中进行。传输时会产生磁场，磁场干扰会增加数据传输的误码率。现代生活中磁场的存在十分方泛，包括手机、电脑、机动车、电动车、家用电器（黑家电和白家电）等都会产生磁场，影响数据传输的质量。数据传输线结构示意图护套编织麦拉绝缘导体绞纹地线铝箔6线材的结构RGB线缆红、绿、蓝三色同轴，常用3+4和3+5线的说法即：RGB+4芯和RGB+5芯USB线缆现阶段最常用的数据传输线，接口有A型（扁平）和B型（方口），USB版本有1.0、1.1、2.0、2.1等。版区别是传输速率从10M/SEC到480M/SECIEEE线缆常见为1394标准线缆，传输速率可达400M/SECDVI/HDMI线缆是比较高级的数据传输线，传输速率可达1.5G/SEC网络线最常见的局域网连接线缆，现常用的为CAT5、CAT5e、CAT6和CAT6e等。主要区别是绞距不同，还有单股和多股的区别，单股比多股传输速率高同轴线见下页详细介绍光纤略数据传输线的简单分类：7线材的结构同轴线同轴线的结构比较统一，为增强屏蔽效果会增加一层编织和护套以或增加地线。护套绝缘编织导体同轴线结构示意图同轴线的芯线同轴线的芯线可以是单支铜或多支铜绞合，单支铜一般使用裸铜，多支铜绞合使用镀锡铜。同轴线的材质同轴线的绝缘一般使用发泡PE（FM-PE)；护套使用PVC；导体使用裸铜或镀锡铜。8线材的结构电话线电话线的结构比较统一，常见为导体、绝缘加护套的结构。电话的芯线电话线的导体以多支铜绞合为主；根据实际使用环境可以有二芯、四芯、六芯、八芯或更多。电话线的材质电话线的绝缘一般使用PE；护套使用PVC；导体使用裸铜或镀锡铜。电话线结构示意图导体护套绝缘黑红绿黄9线材的印字在线材的生产过程中，很多时候要求在线材表面印字说明线材的特性，这些特性通常包括以下几个方面：线材符合的安规信息、线径、使用环境、机械性能、阻燃等级、生产商等。下面以一款电子线的印字内容进行说明，其线材上的印字内容如下：E148000AWMSTYLE100722AWG80℃300VVW-1---AWMI/IIA/B80300VFT1LTK℃10线材的印字E148000UL认证证书的编号。表明此款线材已经通过UL认证，此编号是全球唯一的。AWM中文意思为：美国线材材料。英文全称：AmericaWireMaterialSTYLE1007此款线材的规格。符合UL758标准第1007页规定的线材规格标准。该标准中规定很多种线材规格。对符合该标准的线材命名时，以UL开头，以对应的页码为具体名称。22AWG表示线材的线径。AWG中文意思为：美国线材规格。英文全称：AmericaWireGage80300V℃表示线材的耐温和耐压等级。这两个数据是试验环境，并不是环境温度和电压VW-1表示线材的阻燃等级。VW-1是一种试验方法的名称。其中规定...
