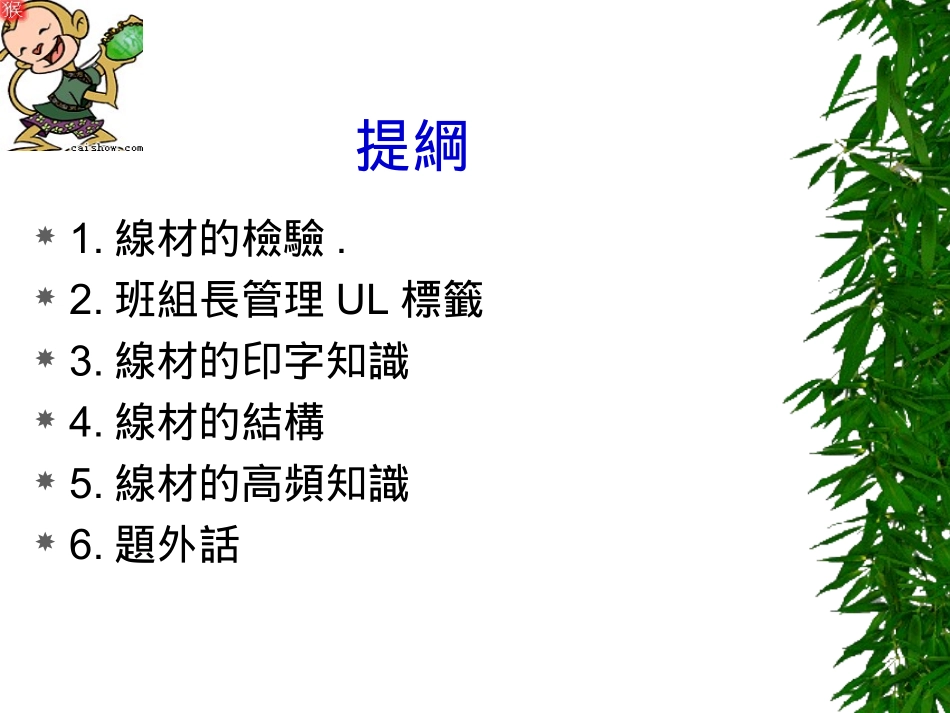

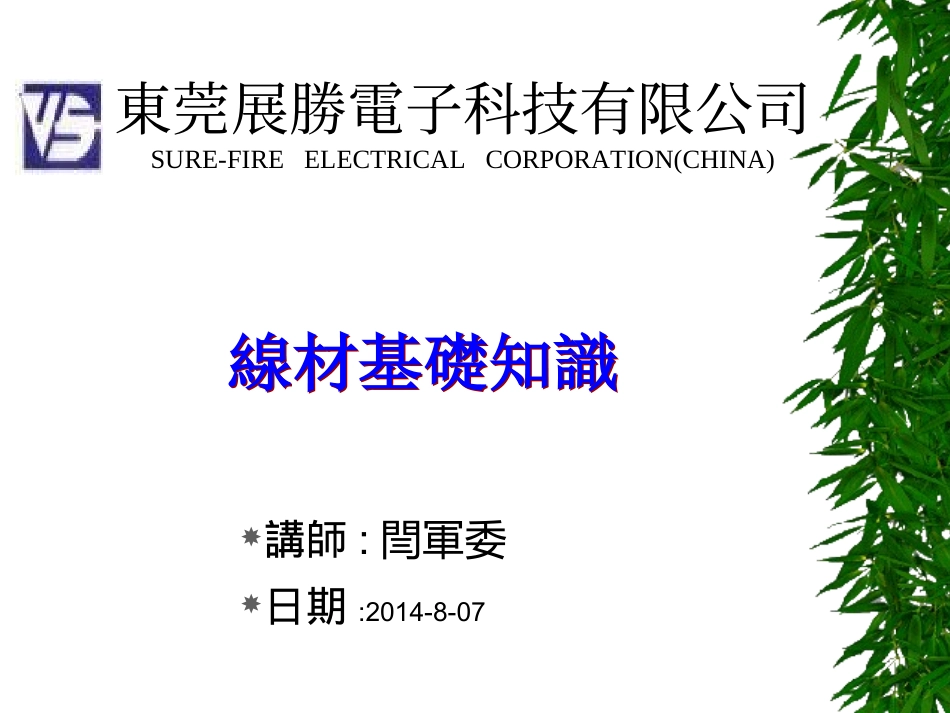

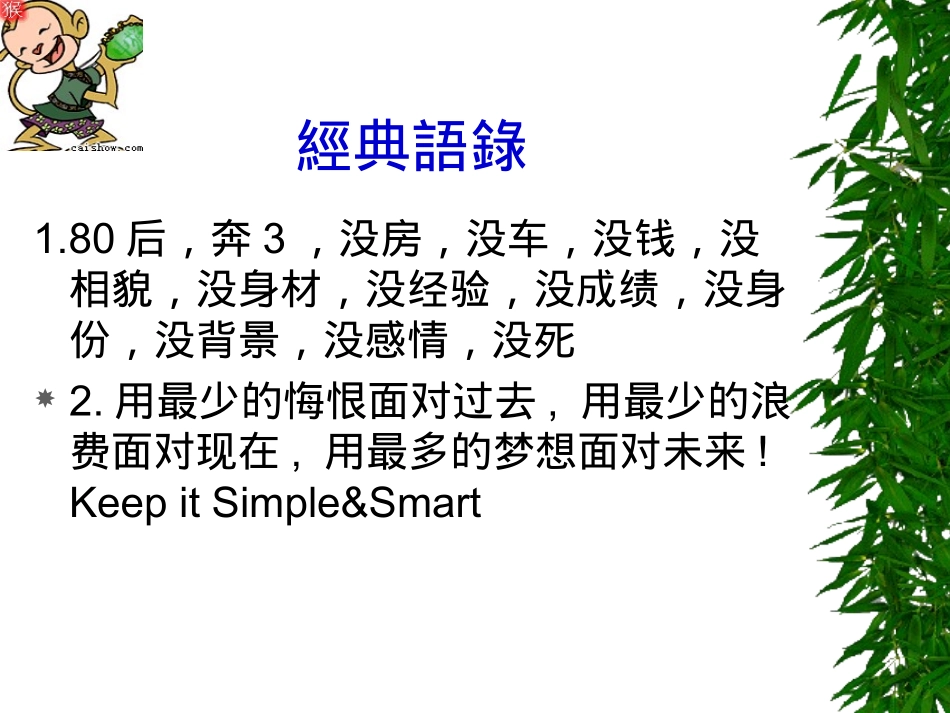

講師:閆軍委日期:2014-8-07東莞展勝電子科技有限公司SURE-FIREELECTRICALCORPORATION(CHINA)提綱1.線材的檢驗.2.班組長管理UL標籤3.線材的印字知識4.線材的結構5.線材的高頻知識6.題外話經典語錄1.80后，奔3，没房，没车，没钱，没相貌，没身材，没经验，没成绩，没身份，没背景，没感情，没死2.用最少的悔恨面对过去,用最少的浪费面对现在,用最多的梦想面对未来!KeepitSimple&Smart線材的檢驗1.線材的結構8.電氣測試2.線材的性質9.高頻測試3.線材的印字10.可靠性測試4.線材的尺寸(裁長,OD,外被厚度)5.線材顏色6.線材的外觀7.HS測試班組長管理UL標籤1.線材供應商UL標簽;--回收2.領用UL標簽3.使用UL標籤線材的印字知識1.線材印字:SURE-FIREHDMI1.4aHIGHSPEEDCABLEE74020-C(UL)STYLE202768030VVW-1℃學習的心所有知識,技能並非與生俱來,乃是學習而來.自己的思維智慧,源於汲取古今無數經驗的融會,貫通而獲得.以能產生好主意,高智慧的人,可斷言他必是一位好學不倦的人只要有學習的心,萬物均屬我師----鬆下辛電線的構成一條電線最基本構成由:導體、絕緣、隔離、外被四大部分組成.一、導體作用:傳輸電源、信號材質:鍍錫銅線:是裸銅鍍一層錫,不易氧化好焊錫.裸銅線:易氧化,不易焊錫.鍍銀銅線:傳輸速度較快(適用高頻傳輸),易氧化,單價高.二、絕緣作用:起絕緣作用.材質:SR-PVC:半硬質聚氯乙烯,耐燃,較硬,介電常數較大.PP:聚丙烯,易燃,較軟,延伸率較好,介電常數不大.PE:聚乙烯,易燃,很軟,延伸率好,介電常數不大.FoamPE:發泡PE,易燃,很軟,延伸率不好,介電常數小,適用於高頻傳輸.FoamPE+Skin:發泡PE加一層皮(HDPE),性能同FoamPE.三、隔離作用:起絕緣和抗電磁干擾作用.材質:鋁箔麥拉(AM):一邊為鋁一邊為麥拉,一面導通,一面絕緣,用途廣.展翅鋁箔麥拉(FAM):由一層麥拉和一層鋁箔麥拉組合成,生產作業方便.PP發泡膜(FPP):成分為PP,抗張強力好,但較硬,主要起隔離作用.透明麥拉(M):成份為PP,絕緣效果好,抗張強力一般,主要起絕緣作用.棉紙(P):抗張強力差,易破裂,較軟,利於剝皮.不織布(NWF):抗張好,較柔軟,起隔離作用.編織(B):一般為鍍錫銅線構成,結構緊密,均勻,抗干擾效果好,生產速度慢.纏繞(SP):一般為鍍錫銅線構成,結構均勻,抗干擾效果好,易破壞,生產速度慢.四、外被一.作用:保護線材內部結構,美化線材作用.二.材質:pvcUL80PVC(℃普通料,透明料).CL2PVC,耐燃效果好,一般P數較硬.非移性(NM3)PVC,主要有耐移性效果,有ABS,PS兩種.低煙無鹵素料:為一种新興環保材料,目前生產耐燃效果不好,外觀易起刮痕,但其為環保材料將成為外被料發展趨勢.三.押出方式1.套管式：外被里層較光滑,可輕易拉動.,2.半套管式：外被里層有少許溝槽,可增加摩擦不易拉動.3.充實型：外被里層溝槽較深,能牢固咬住編織.另外:填充物作用:使線材在絞合時變得較圓美化外觀.1.常用的材質:PP繩(沖麻)棉線尼龍防彈絲PP繩(沖麻)棉線線材結構的定義一.定義1.UL:UnderwritersLaboratoriesINC之簡稱,美國安全實驗室2.CSA:加拿大標準簡稱.3.AWM:ApplianceWireingMaterial使用於設備器具內.外部之裝配線材.4.AWG:AmericanWireGauge美國線規之簡稱,導體之構成以其截面積之大小,給予規格代稱.線材種類(常用)1.電子線:為導體+絕緣材質所構成之單芯線,常用於跳線.轉接頭內部接線.2.電腦線:為導體+絕緣材質+絞線+鋁箔麥拉+地線+編織網+纏繞+外被等依規格不同而采用不同組合.制造等方式制成者.3.同軸線:為導體+PE(發泡PE)+編織網+PVC外被者.4.隔離線:為導體+絕緣材質+纏繞層+外被者,常用在RCA系列產品上.5.排線:為導體+絕緣材質*平行多股者,常用在IDC或壓排式連接器上.6.電源線:為導體+絕緣材質或導體+絕緣材質+絞線+被覆,常用在電源線成品上.HDMI線材結構結構:4組TWINAX+1對對角線+5根小芯線HDMI主線和小芯線傳輸功能主線功能主線功能主線功能主線功能147102581136912小芯線小芯線131614171518HDMI主線和小芯線所對應的接腳產品傳輸功能介紹傳輸紅色訊號和音頻傳輸綠色訊號和音頻傳輸藍色訊號和控制訊號傳輸時鐘5V電源CEC/DDC/POWERGround(目前擱淺)消費者電子控制時間訊號的通道功能功能顯示...
