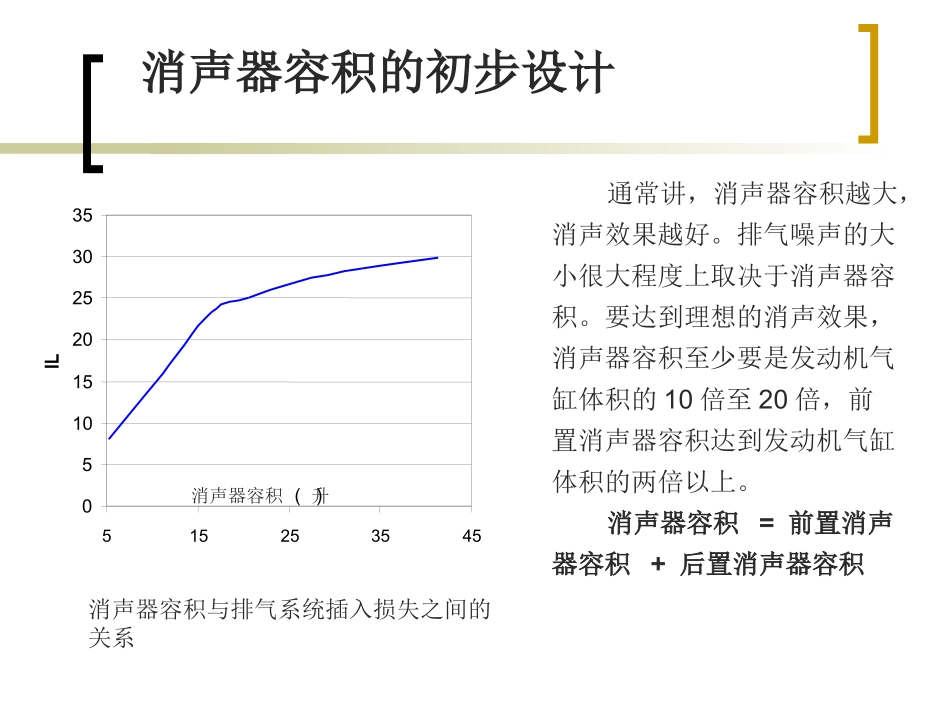

消音器研究报告消声器分类和指标消声器类别插入损失DdB（A）功率损失比r%A≥10＜5%B≥15＜5%C≥20＜5%D≥25＜5%按消声器和主机配套使用情况，消声器分为四类：A——适用于便携式机械用汽油机；B——适用于一般机械用汽油机；C——适用于要求低噪声机械用汽油机；D——适用于摩托车用汽油机。消声器容积的初步设计消声器容积与排气系统插入损失之间的关系05101520253035515253545IL消声器容积升()通常讲，消声器容积越大，消声效果越好。排气噪声的大小很大程度上取决于消声器容积。要达到理想的消声效果，消声器容积至少要是发动机气缸体积的10倍至20倍，前置消声器容积达到发动机气缸体积的两倍以上。消声器容积=前置消声器容积+后置消声器容积消音器容积计算公式消音器容积计算比较容积RobinGX35实测165190理论计算165197.5Kt系数2.53Kt消音器类别修正系数2-3选型为A型。由于消音器设计结构的差别，选择的消音气容积可偏离计算值±20%Robin的理论计算容积范围为：132-197.7mlGX35的理论计算容积范围为：140.87-197.5mlET37V的理论计算容积范围为：139.1-208.6ml消声器长径比设计当消声器容积保持不变时，只改变其内径与长度，L/D越小，空腔越扁，截面积的扩张比m越大，最大衰减量也随之增大，但消声频率范围变得很窄。经验推荐值：3
