2025年接触灌浆施工措施VIP免费

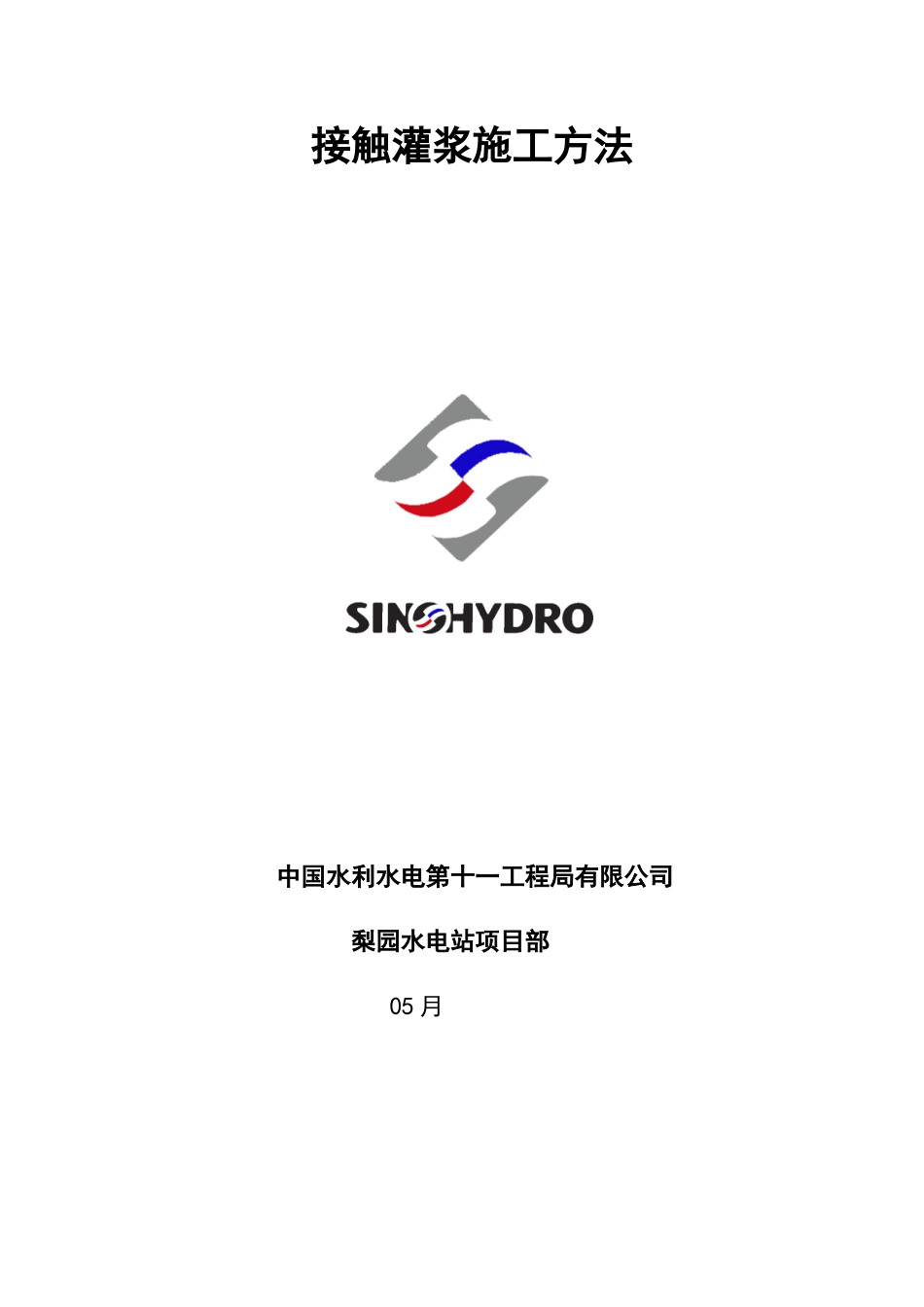

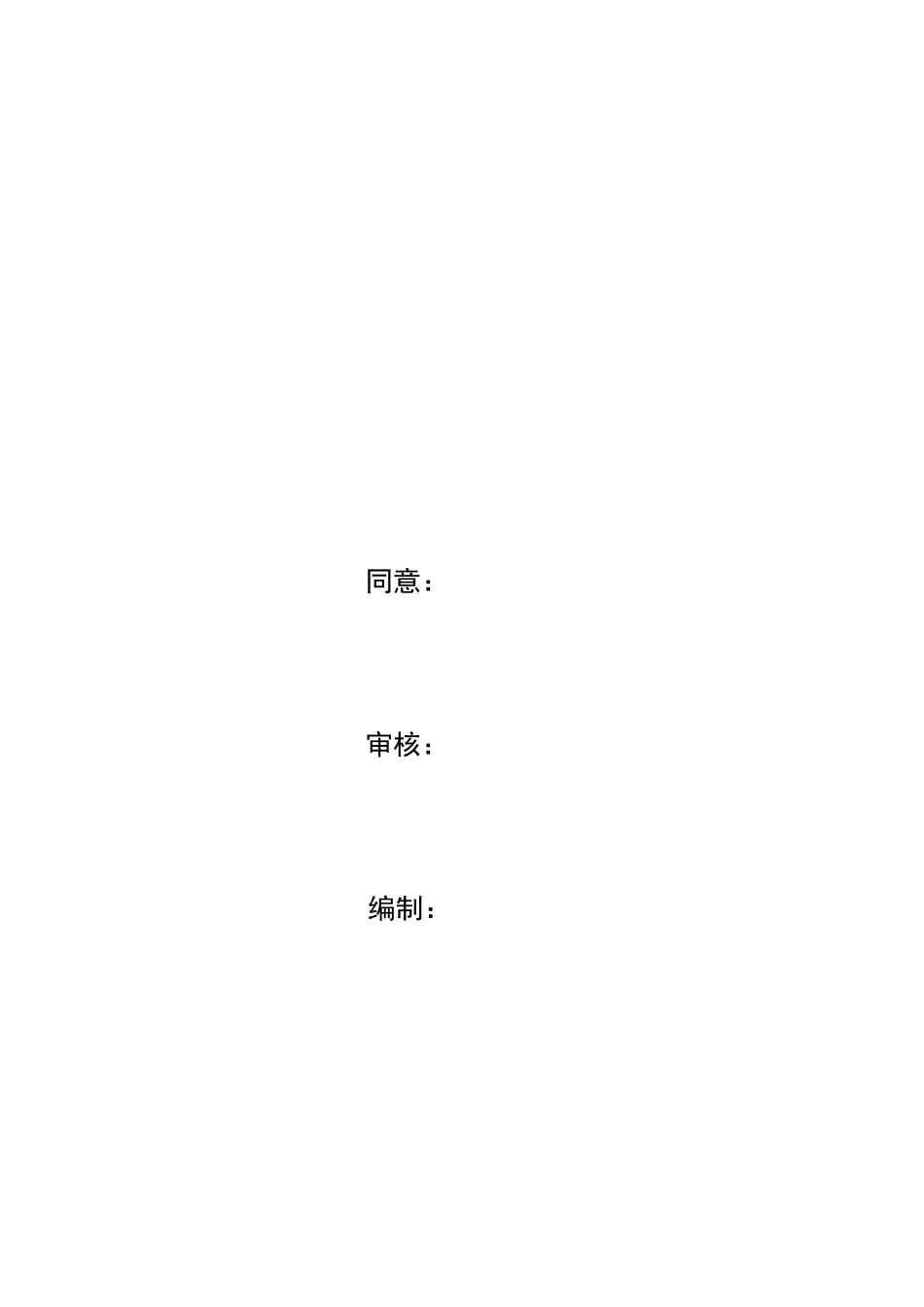

接触灌浆施工方法中国水利水电第十一工程局有限公司梨园水电站项目部05 月同意：审核：编制：1、工程概况工程概况梨园水电站工程属一等大（1）型工程，重要永久性水工建筑物为 1 级建筑物。厂区布置于大坝下游侧左岸，厂房尺寸为 225.2m×33m×（长×宽×高）。主厂房净宽 33m，上下游水下墙厚 2.5m，机组间距 34.5m，主机间长，安装间长，安装间左端设卸货场，长为 17m。主厂房右端加长 10m，上部布置水泵室及电气盘柜，下部布置厂区渗漏集水井和检修集水井，安装 4 台 600MW 水轮发电机组。重要施工内容厂房(1#.2#.3#.4#.肘管钢衬)均需接触灌浆,接触灌浆的目的是避免因混凝土收缩而在肘管钢衬与混凝土接触面之间出现脱空现象。每台机组脱空接触灌浆孔按梅花型*布置。接触灌浆孔采用磁力钻钻孔，钻孔孔径为 Φ20 根据现场敲击具体状况分成若干个封闭的灌区。各灌区的灌浆系统都有进浆管、回浆管、出浆和排气设施。施工用电施工用电从在各机组根本路的布置中根据施工需要设立配电箱，配电箱避开交差施工及施工用电危险区域。施工用水线路布置施工用水：直接从机组供水系统接取，铺设重要管路至各用水点。根据施工需要，在主管路适宜位置接出临时分支管路供各工作面使用。制、供浆系统的布置接触灌浆工程所需水泥采用载重汽车运抵施工现场，水泥存储采用在集中制浆站附近搭建 25m2工棚寄存，以不影响交通和便于施工为原则。（1）制浆站的布置制浆站根据现场施工条件，布设在机组尾水闸墩处，拌制好的水泥浆通过输浆管道输送到工作面。排水排污系统接触灌浆在施工中产生的废浆，用压力水冲洗，保持作业面清洁，废水、废浆经自排或抽排至坝外沉淀池。 废水、废浆经沉浆池沉淀后，泥浆沉积物由专人清理并装车运至弃渣场。2．接触灌浆重要施工材料（1）水泥接触灌浆采用业主统供级普通硅酸盐水泥，水泥必须符合质量原则，细度通过 80μm 方孔筛的筛余量不大于 5%；采购的每批水泥必须保持新鲜,距出厂日期不超出 3 个月，灌浆现场设立水泥储存于库棚，每隔 15d 进行一次细度检测，有受潮结块的水泥不得用于灌浆施工。（2）水灌浆浆液拌制用水直接从厂房系统供水管路中接取。（3）浆液灌液水灰比采用 2：1、1：1、：1 三个比级。3．接触灌浆施工接触灌浆施工采用埋管灌浆的办法，根据接触灌浆的《水工建筑物水泥灌浆施工技术规范》及有关的技术文献规定进行施工。 接触灌浆施工程序施工准备→放样定位→预埋管安装→灌浆前通水...
