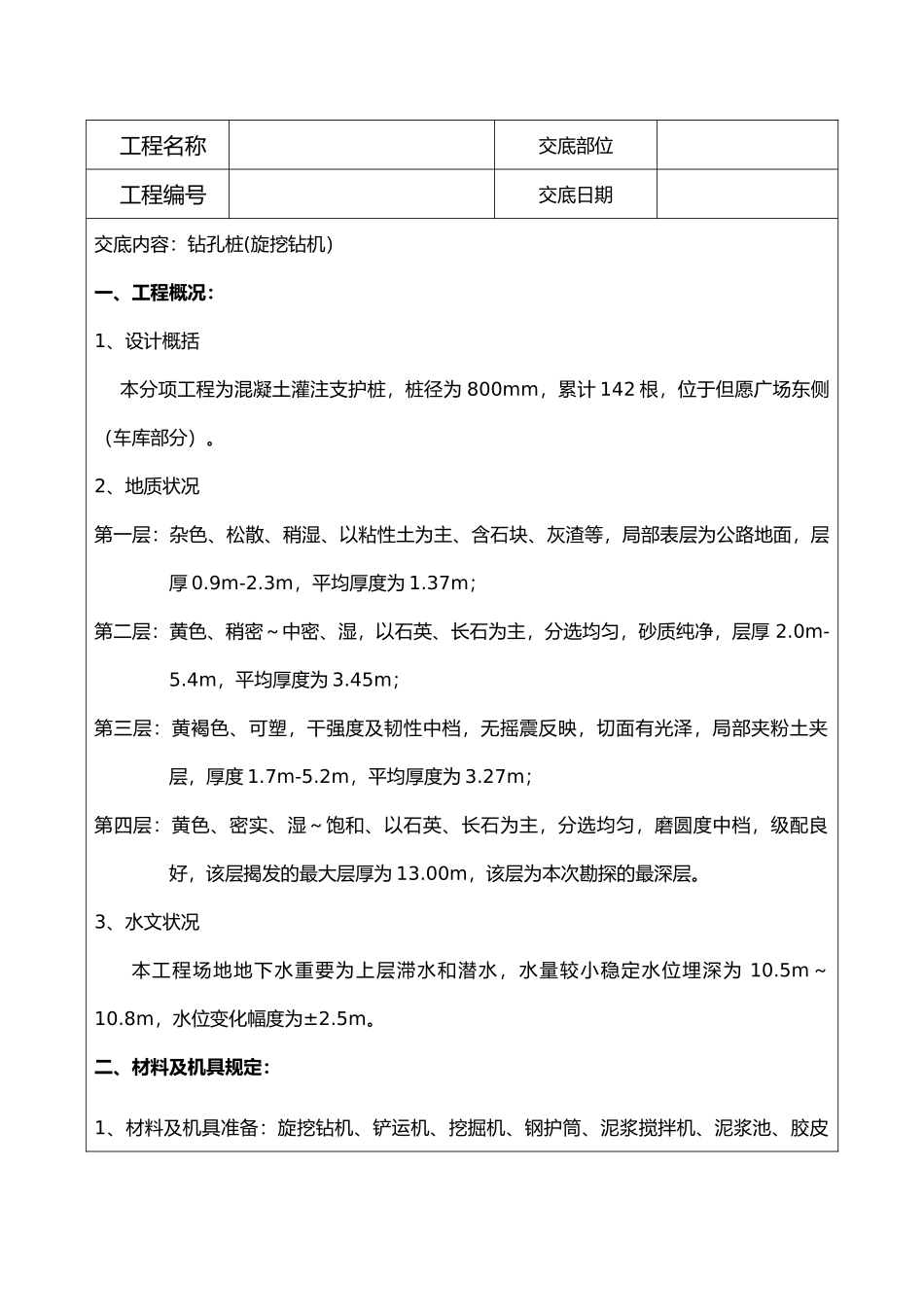

工程名称交底部位工程编号交底日期交底内容：钻孔桩(旋挖钻机）一、工程概况： 1、设计概括 本分项工程为混凝土灌注支护桩，桩径为 800mm，累计 142 根，位于但愿广场东侧（车库部分）。2、地质状况第一层：杂色、松散、稍湿、以粘性土为主、含石块、灰渣等，局部表层为公路地面，层厚 0.9m-2.3m，平均厚度为 1.37m；第二层：黄色、稍密～中密、湿，以石英、长石为主，分选均匀，砂质纯净，层厚 2.0m-5.4m，平均厚度为 3.45m；第三层：黄褐色、可塑，干强度及韧性中档，无摇震反映，切面有光泽，局部夹粉土夹层，厚度 1.7m-5.2m，平均厚度为 3.27m；第四层：黄色、密实、湿～饱和、以石英、长石为主，分选均匀，磨圆度中档，级配良好，该层揭发的最大层厚为 13.00m，该层为本次勘探的最深层。3、水文状况本工程场地地下水重要为上层滞水和潜水，水量较小稳定水位埋深为 10.5m～10.8m，水位变化幅度为±2.5m。二、材料及机具规定：1、材料及机具准备：旋挖钻机、铲运机、挖掘机、钢护筒、泥浆搅拌机、泥浆池、胶皮管、膨润土、铁锹、钢导管、测线绳、吊锤等。三、施工准备：1、钻机施工前，首先明确地下管线状况，并挖探沟，将地下管线改移后方可施工。2、开挖泥浆池，选用膨润土等材料配制优质泥浆。根据地层状况及时调节泥浆性能，泥浆性能指标以下：旋挖钻机人孔泥浆比重可为 1.01～1.15。粘度：普通地层 16～22s，松散易坍地层 19～28s。含砂率：新制泥浆不不不大于 4%。胶体率：不不大于 95%。PH 值：不不大于 6.5。 四、施工工艺：1.施工办法钻孔桩成孔以旋挖钻机旋挖钻进成孔，钻孔灌注桩的钢筋笼统一在钢筋加工场加工，运至孔口，用汽车吊吊装。砼采用商品砼，搅拌运输车运至现场，导管法灌注水下砼。2.施工工艺（1）埋护筒埋护筒前要对场地进行整平，然后再放桩位，由项目专职测量员对桩位进行定位放样，施工队专职测量人员对桩位进行复核并做好有效保护方法。（保护方法：桩定位后及时安放好护筒，开钻迈进行挂线复核。）（2）挖孔① 钻机就位，制泥浆旋挖钻机运用行走系统自行就位，钻机就位后钻机钻杆中心要与桩中心对准，钻机调平，使钻杆垂直，旋挖钻机调平能够通过自动控制系统完毕。旋挖钻所用泥浆用优质粘土在泥浆池制浆。泥浆指标：比重 1.08～1.1，粘度 18～22s,含砂率<4%。② 注入泥浆泥浆符合规定，钻机就位精确后，用泥浆泵向护筒内注入泥浆，泥浆注到旋挖时不外溢为止。在旋挖过程中每挖一斗向孔内...
