2025年网架吊装方案VIP专享VIP免费

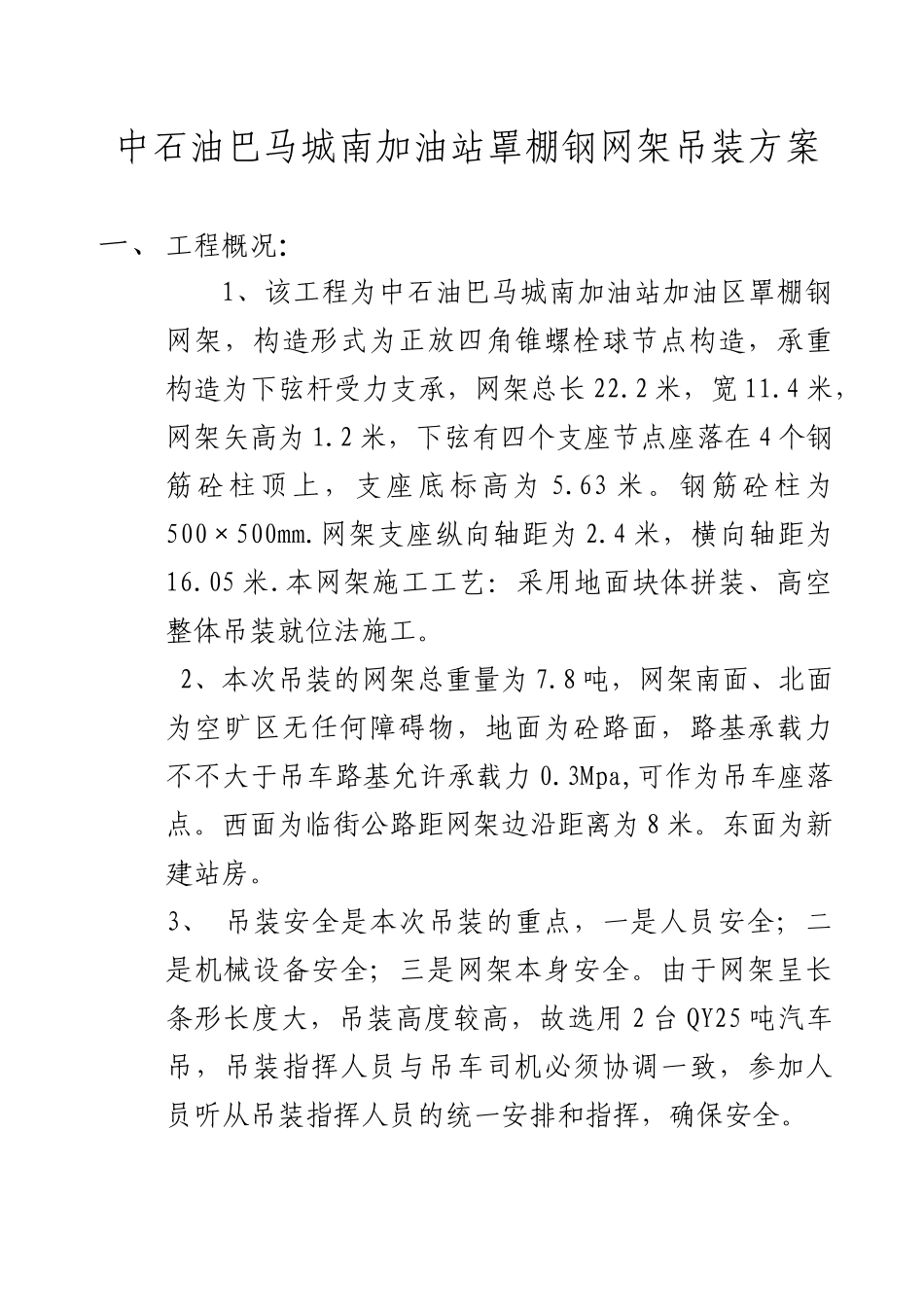

中石油巴马城南加油站罩棚钢网架吊装方案一、工程概况：1、该工程为中石油巴马城南加油站加油区罩棚钢网架，构造形式为正放四角锥螺栓球节点构造，承重构造为下弦杆受力支承，网架总长 22.2 米，宽 11.4 米，网架矢高为 1.2 米，下弦有四个支座节点座落在 4 个钢筋砼柱顶上，支座底标高为 5.63 米。钢筋砼柱为500×500mm.网架支座纵向轴距为 2.4 米，横向轴距为16.05 米.本网架施工工艺：采用地面块体拼装、高空整体吊装就位法施工。 2、本次吊装的网架总重量为 7.8 吨，网架南面、北面为空旷区无任何障碍物，地面为砼路面，路基承载力不不大于吊车路基允许承载力 0.3Mpa,可作为吊车座落点。西面为临街公路距网架边沿距离为 8 米。东面为新建站房。 3、 吊装安全是本次吊装的重点，一是人员安全；二是机械设备安全；三是网架本身安全。由于网架呈长条形长度大，吊装高度较高，故选用 2 台 QY25 吨汽车吊，吊装指挥人员与吊车司机必须协调一致，参加人员听从吊装指挥人员的统一安排和指挥，确保安全。4、网架吊装工艺：网架块体拼装（吊装临时支承点应低于网架块体连接处下弦临时支承点 30cm.） →吊车就位→选用 4 个吊点并确认→捆绑起吊钢丝绳→确认吊点牢固→网架吊离地面 50cm→网架四角拴麻绳→调节网架倾斜角和吊车回转半径→缓慢起吊回转→吊装就位→特种技术人员运用自动升降梯就位→节点焊接连接牢固→松钩二、 吊装设备： 本次吊装采用的起重设备是 2 台 QY25 吨汽车起重机，型号为 QY25。QY25 全长 10.26 米，宽 2.49 米，支腿距离纵向为 4.8 米、横向 6 米，最大起重量 25 吨。吊臂伸长 17.7 米，工作半径 10 米时，本次吊装计绳长为 22.87 米，保持中吊装角度为 65 度，可吊重 6.1 吨。按 QY25 汽车起重机机械性能完全能够满足本次吊装构件重量和吊装高度的规定。 吊 装 用 工 具 ： 本 次 钢 丝 绳 选 用 6×19+1 即Φ18.5mm 钢丝绳，钢丝绳破断拉力总和为 19.9 吨，溜绳、卸扣。三、 吊装前准备： 大凡吊装，无论预制钢构件吊装，还是设备吊装，准备工作是吊装的一项十分重要并且必不可少的工作，普通来讲，准备工作做充足、全方面，考虑到起吊后可能出现的全部问题，那么吊装工作就会顺利安全，因此我们得十分重视这次吊装前的准备工作。1.起重机要进行充足的保养，并且应含有技术质量监督局颁发的特种设备准用证。 2.吊装钢丝绳、卸扣必须含有...
