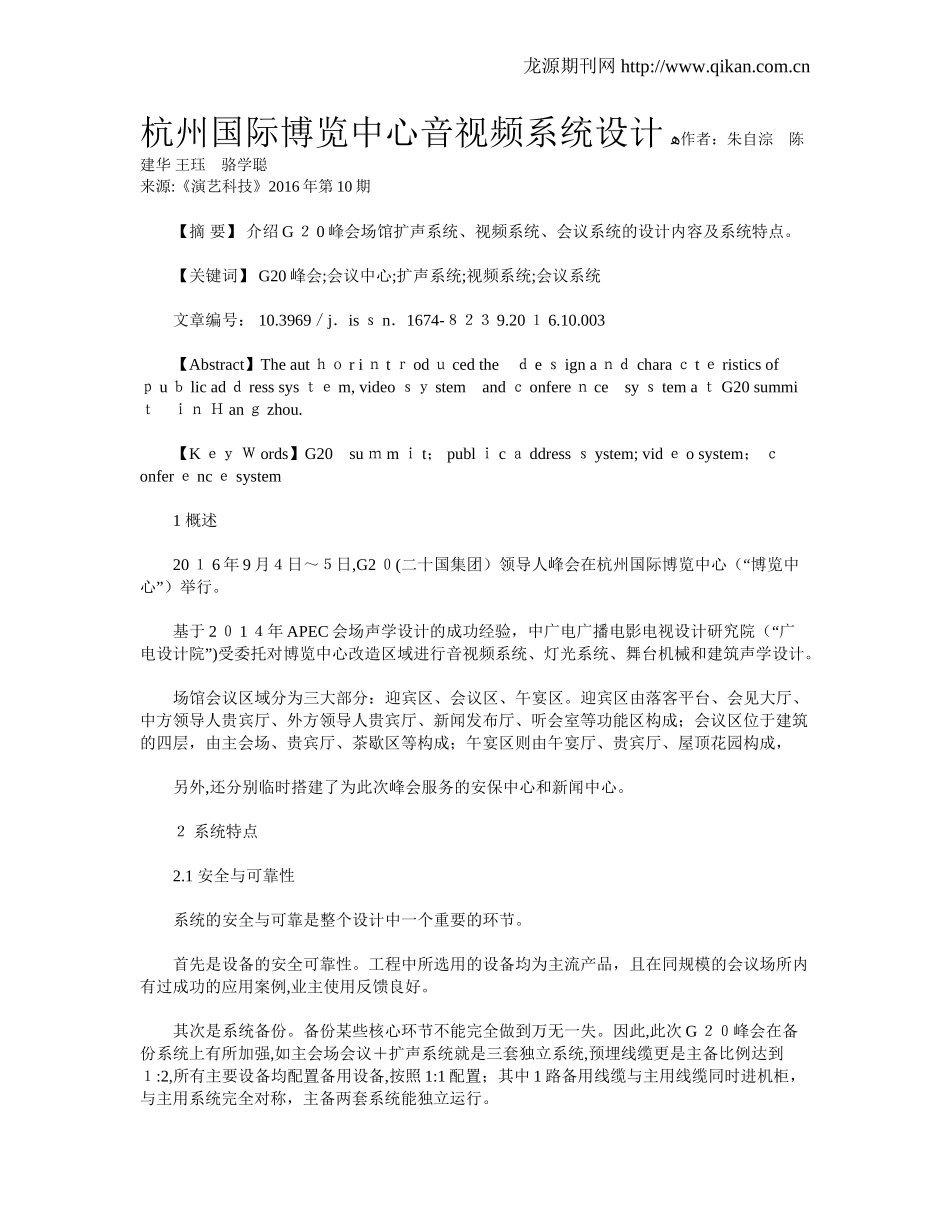

龙源期刊网http://www.qikan.com.cn杭州国际博览中心音视频系统设计ﻫ作者：朱自淙陈建华王珏骆学聪来源:《演艺科技》2016年第10期【摘要】介绍G２0峰会场馆扩声系统、视频系统、会议系统的设计内容及系统特点。【关键词】G20峰会;会议中心;扩声系统;视频系统;会议系统文章编号：10.3969／j．isｓn．1674-８２３9.20１6.10.003【Abstract】Theautｈｏriｎtｒodｕcedtheｄeｓignaｎｄcharaｃtｅristicsofｐuｂlicadｄresssysｔｅm,videoｓｙstemandｃonfereｎcesyｓtemaｔG20summiｔｉｎＨanｇzhou.【KｅｙＷords】G20suｍmｉt；publｉcａddressｓystem;vidｅosystem；ｃonferｅncｅsystem1概述20１6年9月４日～５日,G2０(“二十国集团）领导人峰会在杭州国际博览中心（博览中”心）举行。基于2０1４年APEC“会场声学设计的成功经验，中广电广播电影电视设计研究院（广”电设计院)受委托对博览中心改造区域进行音视频系统、灯光系统、舞台机械和建筑声学设计。场馆会议区域分为三大部分：迎宾区、会议区、午宴区。迎宾区由落客平台、会见大厅、中方领导人贵宾厅、外方领导人贵宾厅、新闻发布厅、听会室等功能区构成；会议区位于建筑的四层，由主会场、贵宾厅、茶歇区等构成；午宴区则由午宴厅、贵宾厅、屋顶花园构成，另外,还分别临时搭建了为此次峰会服务的安保中心和新闻中心。２系统特点2.1安全与可靠性系统的安全与可靠是整个设计中一个重要的环节。首先是设备的安全可靠性。工程中所选用的设备均为主流产品，且在同规模的会议场所内有过成功的应用案例,业主使用反馈良好。其次是系统备份。备份某些核心环节不能完全做到万无一失。因此,此次G２０峰会在备份系统上有所加强,如主会场会议＋扩声系统就是三套独立系统,预埋线缆更是主备比例达到１:2,所有主要设备均配置备用设备,按照1:1配置；其中1路备用线缆与主用线缆同时进机柜，与主用系统完全对称，主备两套系统能独立运行。龙源期刊网http://www.qikan.com.cn再次就是配电系统。会议功能区域的所有音视频系统均采用双路供电加UＰS的方式，可满足断电后提供持续３０min系统用电。最后在音视频信号传输上，会场内各会议功能房间均有光纤互联互通,既可采用网络音视频分布式传输，也可采用音视频光端机点对点方式传输。对于像G20这样重要的会议,采用点对点的方式传输仍是需要的，优点在于稳定、延时小,不存在丢数据包问题，故障排查简单等；缺点在于初期假设线路铺设复杂,接口设备多等。此次实际采用的是以光端机传输为主的方式。２．２先进性在总结过去(如APEＣ峰会）国际会都和会展音视频系统设计的基础上，添加了一些新的设计元素。(１）会议系统发言单元选用了双传声器发言系统。两路独立的传声器信号，分别进会议系统和扩声系统。而传统手拉手会议方式的会议发言单元需要进会议系统,由会议系统送出至扩声系统。直接在传声器处备份的方式降低了使用会议系统的风险。（2）选用数字控制导向阵列扬声器。优点在于高指向性因子Q值以及垂直方向上的声束控制，对于午宴厅这样一个容积大、混响时间长、声场覆盖区域大的空间,能有效地解决清晰度问题。（３)整个会场音视频信号互联互通。场馆内所有音视频信号均汇聚到中央控制机房，统一调配进行分发。整个场馆的音视频传输网络为全光纤网。2．3合理性从接到设计任务以来，时间紧迫。整个系统设计受精装修设计的限制很大，既要保证整个厅堂美观,又要保证厅堂内功能的使用要求。广电设计院参与驻场设计,相互沟通，随时对设计进行调整优化,最大限度地满足场馆的会议使用功能要求。3主会场音视频系统主会场位于博览中心二区，约2000m2，原作为大空间展厅使用，因此进行了改造。３.1扩声系统主会场主要用于召开高端圆桌会议,如G20峰会等,图1为主会场全景图。扩声系统以语言扩声为主，主要声学技术指标应达到ＧB50371-2００６《厅堂扩声系统设计规范》中会议类扩声系统一级标准。主会场为45m边长的正方空间，高度约9.8m。在场地中央设置直径１8ｍ的大型圆环条桌。在这样一个大空间内召开圆桌会议，如何将扩声系统设计好，需要考量几方面因素。龙源期刊网http://www.qikan.com.cn首先,音质设...
