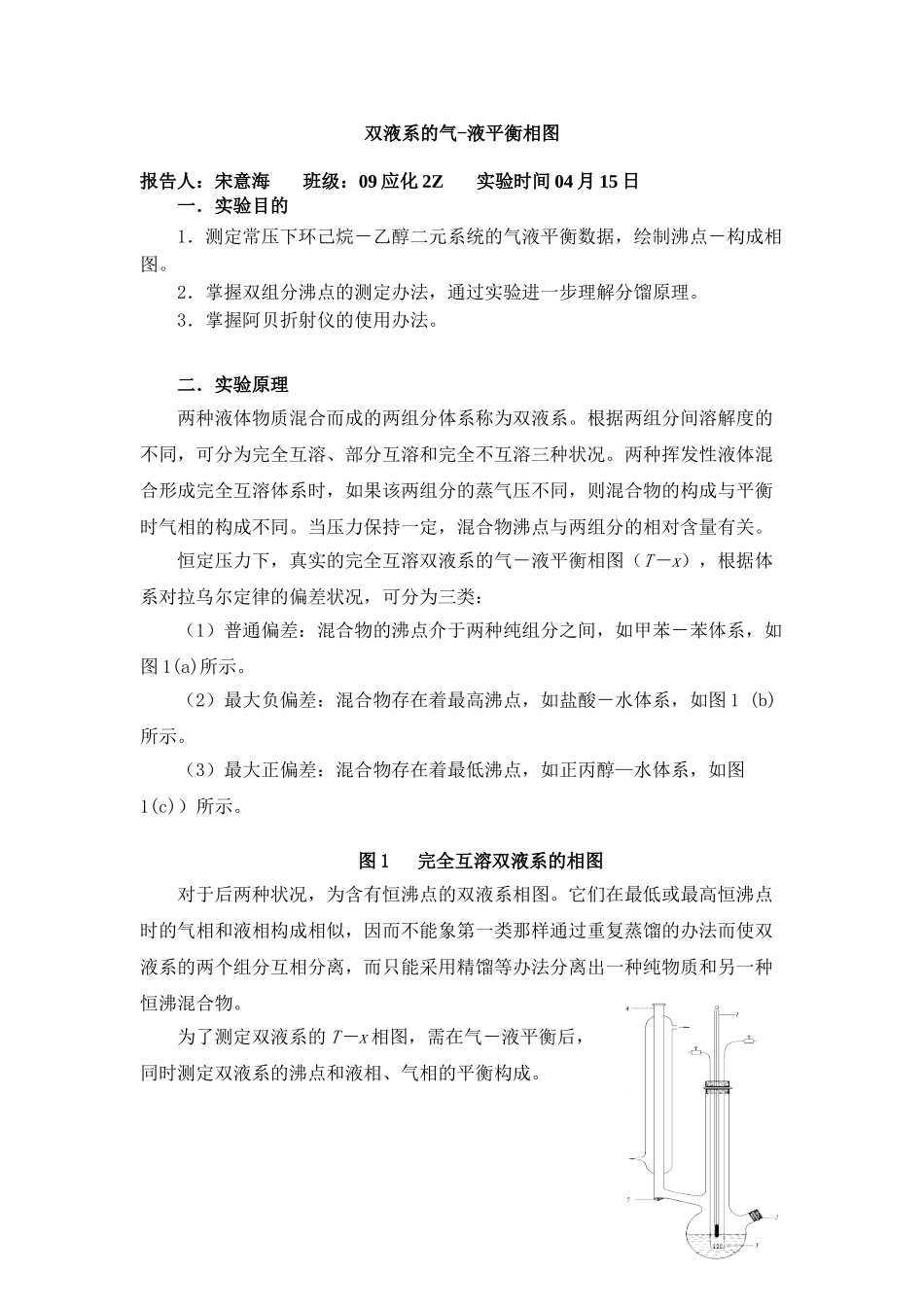

双液系的气-液平衡相图报告人：宋意海 班级：09 应化 2Z 实验时间 04 月 15 日一．实验目的1．测定常压下环己烷－乙醇二元系统的气液平衡数据，绘制沸点－构成相图。2．掌握双组分沸点的测定办法，通过实验进一步理解分馏原理。3．掌握阿贝折射仪的使用办法。二．实验原理两种液体物质混合而成的两组分体系称为双液系。根据两组分间溶解度的不同，可分为完全互溶、部分互溶和完全不互溶三种状况。两种挥发性液体混合形成完全互溶体系时，如果该两组分的蒸气压不同，则混合物的构成与平衡时气相的构成不同。当压力保持一定，混合物沸点与两组分的相对含量有关。恒定压力下，真实的完全互溶双液系的气－液平衡相图（T－x），根据体系对拉乌尔定律的偏差状况，可分为三类：（1）普通偏差：混合物的沸点介于两种纯组分之间，如甲苯－苯体系，如图 1(a)所示。（2）最大负偏差：混合物存在着最高沸点，如盐酸－水体系，如图 1 (b)所示。（3）最大正偏差：混合物存在着最低沸点，如正丙醇—水体系，如图1(c)）所示。图 1 完全互溶双液系的相图对于后两种状况，为含有恒沸点的双液系相图。它们在最低或最高恒沸点时的气相和液相构成相似，因而不能象第一类那样通过重复蒸馏的办法而使双液系的两个组分互相分离，而只能采用精馏等办法分离出一种纯物质和另一种恒沸混合物。为了测定双液系的 T－x 相图，需在气－液平衡后，同时测定双液系的沸点和液相、气相的平衡构成。本实验以环己烷－乙醇为体系，该体系属于上述第三种类型，在沸点仪（如图 2）中蒸馏不同构成的混合物，测定其沸点及对应的气、液二相的构成，即可作出 T－x 相图。本实验中两相的成分分析均采用折光率法。 折光率是物质的一种特性数值，它与物质的浓度及温度有关，因此在测量物质的折光率时规定温度恒定。溶液的浓度不同、构成不同，折光率也不同。因此可先配制一系列已知构成的溶液，在恒定温度下测其折光率，作出折光率－构成工作曲线，便可通过测折光率的大小在工作曲线上找出未知溶液的构成。三．仪器与试剂沸点仪，阿贝折射仪，调压变压器，超级恒温水浴，温度测定仪，长短取样管。环己烷物质的量分数 X 环己烷为 0、0.2、0.4、0.6、0.8、1.0 的环己烷－乙醇原则溶液，多个构成的环己烷－乙醇混和溶液。四．实验环节：1．环己烷－乙醇溶液折光率与构成工作曲线的测定调节恒温槽温度并使其稳定，阿贝折射仪上的温度稳定在某一定值，测量环己烷－乙醇原则溶液的...
