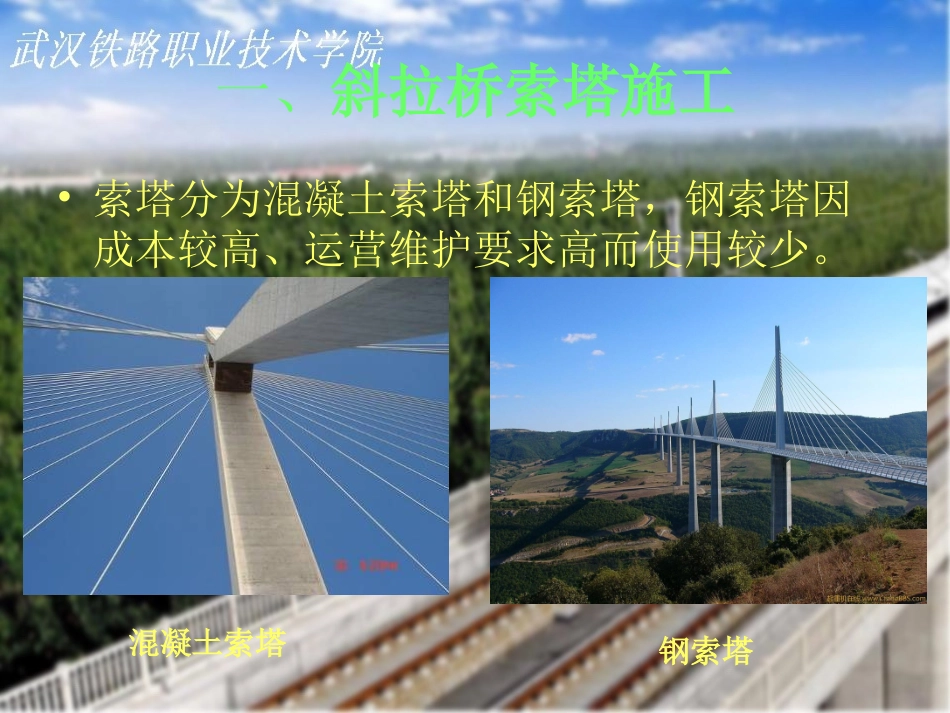

斜拉桥施工工艺李顺明大纲•斜拉桥索塔施工•斜拉桥主梁施工•斜拉索施工一、斜拉桥索塔施工•索塔分为混凝土索塔和钢索塔，钢索塔因成本较高、运营维护要求高而使用较少。混凝土索塔钢索塔一、斜拉桥索塔施工•混凝土索塔施工要点：1.混凝土索塔施工流程：索塔基础施工→承台施工→下塔柱施工→下横梁施工→中塔柱施工→上横梁施工→上塔柱（拉索锚固塔顶）施工。2.混凝土索塔的施工方案，应根据索塔的结构、外形尺寸和设计要求，选用劲性骨架挂模、爬模等施工方法。现多用液压自爬模法施工。一、斜拉桥索塔施工3.索塔混凝土施工应采用泵送混凝土，当泵送高度超过一台泵送工作高度时，应提前做好接力施工设施（接力站台、混凝土储斗等），保证顺利接力泵送。一、斜拉桥索塔施工•液压自爬模施工索塔1.爬模特点是系统自备有提升设施或提升动力的模板系统，使用较多的是液压式爬模。2.模板一般采用钢模板，沿竖向一般布置3~4节，每节高度根据模板支架的构造、提升能力等采用2~5m。3.液压自爬模板工艺原理为自爬模的顶升运动通过液压油缸对导轨和爬架交替顶升来实现，导轨和爬模架互不关联，二者之间可进行相互运动，当爬模架工作时，导轨和爬模架都支撑在埋件支座上，两者之间无相对运动。一、斜拉桥索塔施工4.液压自爬模爬升循环：后移模板→提升导轨→提升模板及支架→合模板浇筑混凝土。一、斜拉桥索塔施工•拉索锚固区的施工1.常见拉索的锚固形式有：交叉锚固、钢横梁对称锚固、钢锚箱对称锚固。大跨度拉索的锚固一般采用后两种方式。2.钢梁锚固法施工程序：安装劲性骨架→绑扎钢筋→安装钢筋连接套筒→套筒定位→安装外侧模板→混凝土浇筑→安装钢横梁。3.钢锚箱锚固法施工程序：安装劲性骨架→绑扎钢筋→安装钢筋连接套筒→套筒定位→安装预应力管道及钢束→安装模板→混凝土浇筑→施加预应力→压浆。对于大跨度斜拉桥，为了使锚箱吊装施工斜拉索定位更准确，多采取在锚固段设置钢锚箱构架。二、主梁施工•主梁常用的施工方法有支架法、悬臂法、平转法、顶推法等，对大跨度斜拉桥，比较适用的是悬臂法，有时也辅以支架法。平转法和顶推法适用于跨径不大、高度不高的斜拉桥。•悬臂法分为悬臂浇筑和悬臂拼装法。对于跨度过大的斜拉桥，有时在跨间设立临时支墩以减小悬臂施工长度。•支架法主要作为主梁0号块的施工，或边跨主梁端部区域的施工辅助方法。二、主梁施工悬臂法支架法二、主梁施工混凝土主梁的悬臂浇筑施工1.施工主要步骤：0号段施工→安装挂篮→各段悬臂浇筑→各段安装拉索并张拉→合龙→必要时调索力。（1）挂篮种类：挂篮主要有：长平台牵索挂篮和短平台复合型牵索挂篮。牵索挂篮按杆件种类可分为常备杆件组拼式牵索挂篮和型钢组焊式牵索挂篮。长平台牵索挂篮一般仅在混凝土主梁下设置挂篮平台，且已成梁段下的挂篮平台长度一般要略长于待浇梁段下的挂篮的平台长度，因而使挂篮的总长度很长，其目的一是为了挂篮的走行，二是为了保证挂篮在顺桥向的刚度。二、主梁施工•短平台复合型牵索挂篮是在已成梁段上设三角桁架作为挂篮行走的吊挂受力结构，从而大大减小了挂篮的后挂钩作用于主梁上的反力，同时，挂篮平台的长度相应减小，可减轻挂篮自重。二、主梁施工（2）各类牵索挂篮的力学特点：改变了普通挂盘单纯吊挂传力给主梁的方式，采用吊挂和牵拉相结合的传力方式将荷载分别传给主梁和塔，从而大大减小了主梁的受力。（3）各类牵索挂篮的使用特点：就挂篮的走行而言，长平台牵索挂篮为一步到位，而短平台复合型牵索挂篮分两步；就施工控制而言，前者因纵向长度较大，要求更严些；而对灌注混凝土而言，由于后者前部由前吊杆和牵索共同受力，故应严格控制吊杆的受力，以防超载。（4）各类牵索挂篮的适用性分析：由于常备杆件组拼式长平台牵索挂篮取材较易，大部分杆件可有多种用途，故一次摊消成本可能较低，对于跨度不是很大，且挂篮利用率不是很高的情况较适用，而型钢组焊式短平台复合型牵索挂篮由于是用型材特殊加工而成，故成本较高，但其结构简洁紧凑，使用较为方便，适用于跨度较大且利用率较高的情况。二、主梁施工2.施工工艺：（1）0号段（无索区）...
