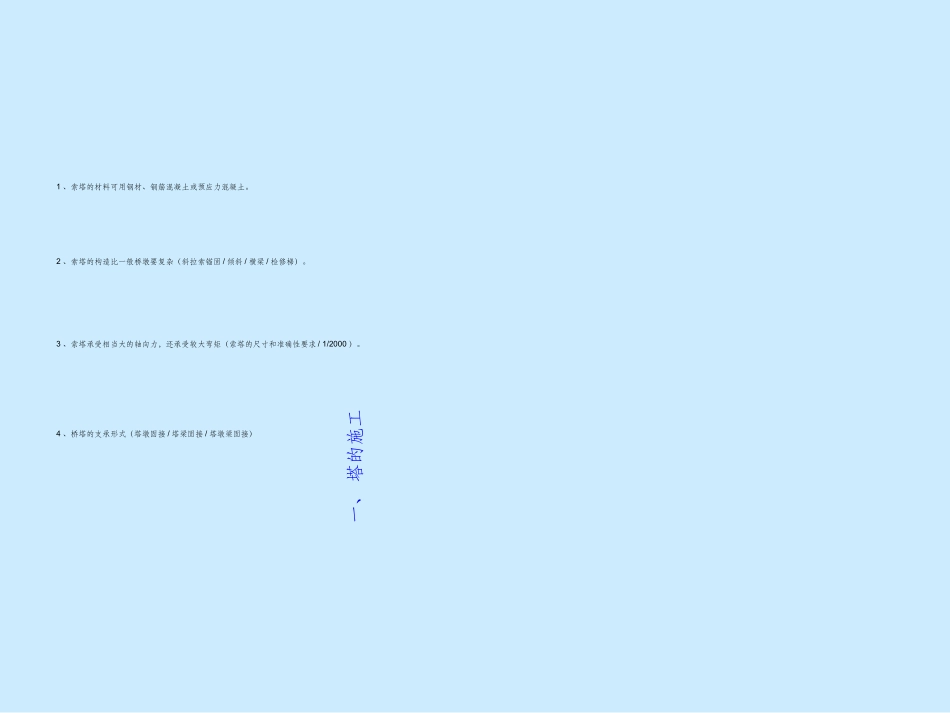

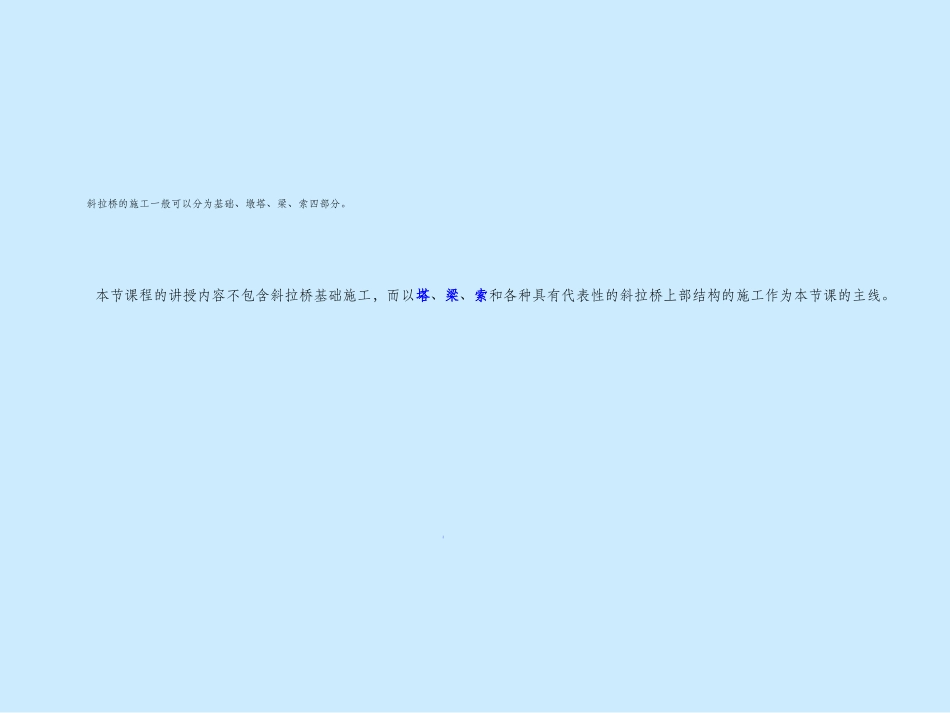

大跨度斜拉桥施工斜拉桥的施工一般可以分为基础、墩塔、梁、索四部分。概述本节课程的讲授内容不包含斜拉桥基础施工，而以塔、梁、索和各种具有代表性的斜拉桥上部结构的施工作为本节课的主线。一、塔的施工1、索塔的材料可用钢材、钢筋混凝土或预应力混凝土。2、索塔的构造比一般桥墩要复杂（斜拉索锚固/倾斜/横梁/检修梯）。3、索塔承受相当大的轴向力，还承受较大弯矩（索塔的尺寸和准确性要求/1/2000）。4、桥塔的支承形式（塔墩固接/塔梁固接/塔墩梁固接）常见的索塔型式1、搭架现浇塔的三种施工方法：优点：工艺成熟、能适应复杂断面形式，对锚固区的预留孔道和预埋件处理方便；缺点：费工、费料。速度慢；适用塔高：40米左右跨度更大的斜拉桥，塔柱可以分为几段，下段可以采用搭架浇筑。施工实例：广西红水河桥、济南黄河桥2、预制吊装。3、滑模/爬模/翻模施工（重点）该方法需要较强的起重能力和专用的起重设备。主要是钢斜拉桥桥塔采用，混凝土斜拉桥桥塔较少采用。滑动模板系将模板悬挂在工作平台的围圈上，沿着所施工的混凝土结构截面的周边组拼装配，并随着混凝土的浇筑由千斤顶带动向上滑升。滑模施工滑动模板构造工作平台内外模板混凝土平台工作吊篮提升设备滑动模板提升工艺初次滑升：开始浇筑至首次提升，60-70cm正常滑升：每浇筑一层混凝土，提升一次最后滑升：1-2小时提升5-10cm爬模施工与滑动模板相似，不同的支架通过千斤顶支承于预埋在墩壁中的预埋件上。待浇筑好的蹲身混凝土达到一定强度后，将模板松开，千斤顶上顶，将支架和模板升到新的位置。爬模施工翻模施工与一般由三层模板组成一个单元。当浇注完上层模板的混凝土后，将最下层模板拆除翻上来拼装成第四层模板，以此类推。翻模施工翻模施工滑模施工爬模施工三种方法的比较?通化斜拉桥桥塔施工（65m）（采用翻模施工）四方台斜拉桥中塔柱桥塔施工（110m）（采用爬模施工）下塔柱搭架施工；中塔柱内侧模板搭架施工，外侧3块模板爬模施工；上塔柱爬模施工润杨斜拉桥塔施工（143m）塔柱施工方法趋势三种方法中爬模施工使用最广，最新的趋势是采用液压爬模技术。如常规的滑模、翻模每移动4米约需要12-14小时，并需要多人配合。液压爬模技术在6名工人操作下1小时模板可上升4米。6人/1小时/4m二、梁的施工1、混凝土梁式桥任何一种主梁施工方法在斜拉桥主梁施工中都可以采用（注意点）。2、斜拉桥主梁较小，各节间有拉索，因此更有利于采用无支架施工法。3、悬臂施工法是混凝土斜拉桥中普遍采用的一种方法。4、常用的施工方法：支架施工、顶推法、转体施工、悬臂拼装、悬臂浇筑。精选支架施工通航要求不高或者无通航要求，且容许设置临时墩时，可以采用改方法。该方法特出优点是斜拉索的张拉通过主梁的下降而拉紧，从而省去大吨位千斤顶。精选顶推法当桥下不容许设置过多临时墩时，可以考虑采用该方法。顶推施工法的拓展(法国Millan桥)精选转体施工精选悬臂拼装四方台斜拉桥钢主梁悬臂拼装（工字钢）四方台斜拉桥钢主梁悬臂拼装（工字钢）润杨斜拉桥钢主梁悬臂拼装（箱梁）润杨斜拉桥钢主梁悬臂拼装（箱梁）（宽箱特殊问题?）通化斜拉桥混凝土主粱悬臂浇筑悬臂浇筑通化斜拉桥混凝土主粱悬臂浇筑（宽箱特殊问题?）精选挂篮自重与所浇筑梁段一般在0.7左右?2牵索式挂篮施工连续梁桥三角挂篮向牵索挂篮转变（?）斜拉桥牵索式挂篮施工通化斜拉桥牵索挂篮通化斜拉桥牵索挂篮通化斜拉桥牵索挂篮通化斜拉桥牵索挂篮3斜拉索的制造与安装一、索的组成与防护斜拉索由两端的锚具、中间的拉索传力件及防护材料三部分组成，称为拉索组装件。斜拉索的材料由钢丝绳、粗钢筋、高强钢丝、钢绞线等。斜拉索的技术研究围绕三个目标展开：1、如何使斜拉索与锚具的组装件能在斜拉桥整个使用年限内经受得起高强度得应力变化。2、保证拉索组件具备绝对可靠的、永久性的防护。3、在保证斜拉索组件可靠、耐久的前提下，力争施工方便，造价低廉。斜拉索技术的发展阶段：1、钢丝绳：2、粗钢筋3、平行钢丝索（PWS）4、平行钢绞线1、钢丝绳采用热铸锚具。弹性模量小，疲劳性能差，涂漆防护。2、粗钢筋墩头锚，较高的弹性模量；套筒接长，逐根...
