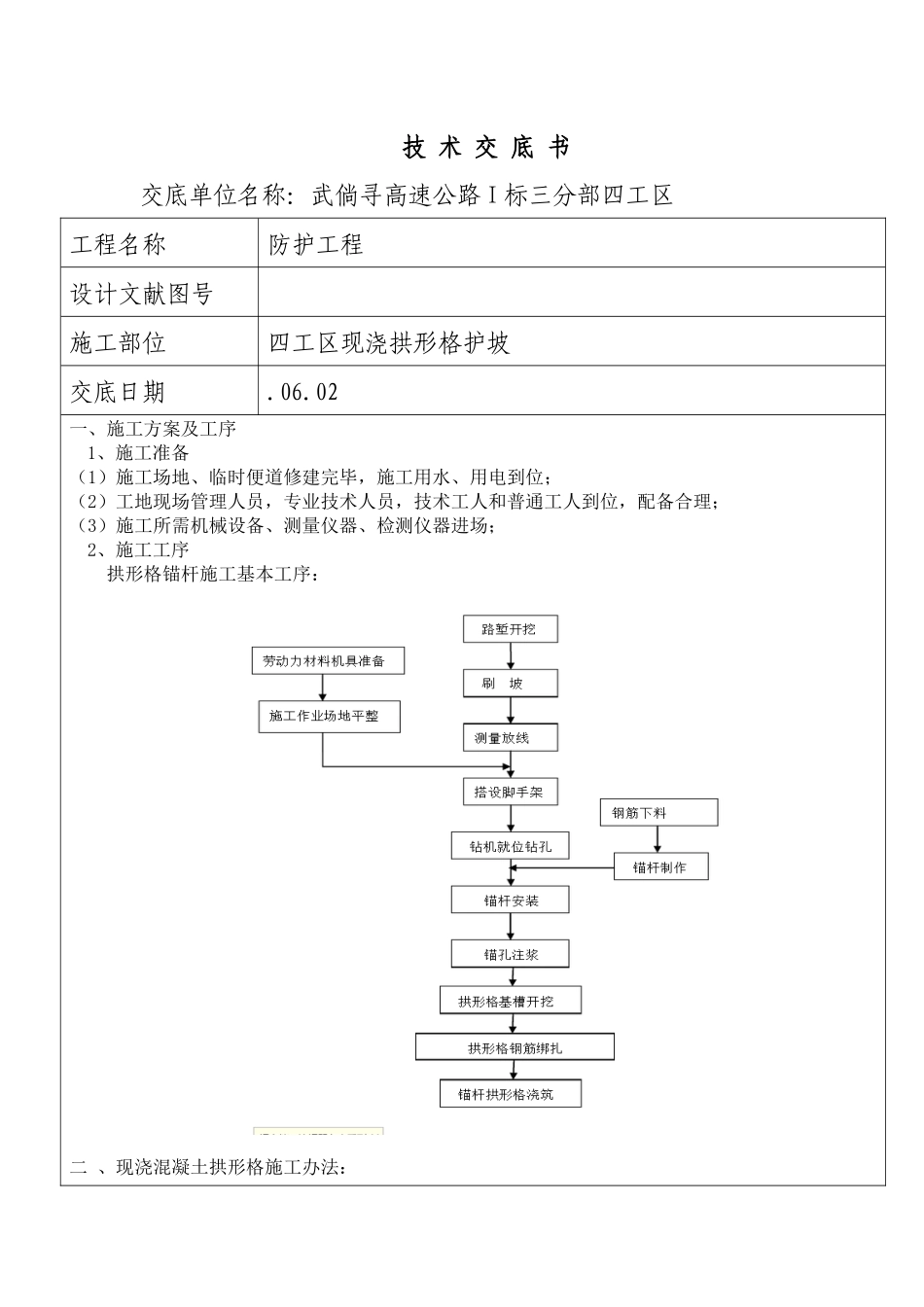

技 术 交 底 书交底单位名称：武倘寻高速公路 I 标三分部四工区工程名称防护工程设计文献图号施工部位四工区现浇拱形格护坡交底日期.06.02一、施工方案及工序1、施工准备（1）施工场地、临时便道修建完毕，施工用水、用电到位；（2）工地现场管理人员，专业技术人员，技术工人和普通工人到位，配备合理；（3）施工所需机械设备、测量仪器、检测仪器进场；2、施工工序拱形格锚杆施工基本工序：二 、现浇混凝土拱形格施工办法：1、锚杆施工：（1）定位： 锚杆孔位要按设计孔位精拟定位于坡面上，孔位纵横误差不不不大于 30mm，高程误差不不不大于 100mm，钻孔倾角误差不不不大于±0.5°，方位误差不得超出±1.0°（2）造孔：放样布孔，根据边坡开挖面的立面图，按设计规定将锚孔位置放在坡面上，采用钢管脚手架搭设施工作业平台，平台用锚杆固定于坡面。钻机用吊车提高到平台上安装就位，钻机就位后自上而下进行钻孔作业，钻孔使用液压潜孔钻机施钻，采腐润滑脂、外套高密度聚乙烯（HDPE）或聚丙烯塑料管及管外与孔壁间注水泥浆等多层防腐方法，锚杆孔径严格按照图纸施工 50cm。锚杆安装前, 对已钻好的锚杆孔进行验收，当锚杆孔孔径及孔深等达成设计规定的状况下，才干进行锚杆安装施工。为避免塌孔，宜于钻孔施工结束后立刻安装锚杆，但孔内碎石和岩粉须认真清理干净。2、锚杆注浆注浆采用一次注浆法，实际注浆量普通要不不大于理论的注浆量，孔口浆液溢出浓浆作为注浆结束的原则。3、拱形格施工（1）施工放线及开挖沟槽在锚杆施工完毕后即可进行拱形格的施工，在路堑设计开挖坡面上放出拱形格开挖边线和边坡平台位置。拱形格施工前，需先将该部分边坡进行修整。如有因刷坡超挖或坍塌悬空则先用浆砌片石嵌补。按照图纸给出的尺寸及模板厚度，精确挖出单个拱形格轮廓，两侧各超挖 30cm，作为立模富裕空间。土质边坡采用人开挖基槽，石质边坡采用风镐开凿基槽, 开挖时注意要使开挖断面垂直于路堑边坡坡面.开挖后，去除基坑表面松土，采用 2～5cm 水泥砂浆找平。（2）绑扎钢筋钢筋在加工场加工半成品，运至现场安装。先施工竖梁，并于接点处预留横梁钢筋，竖梁形成后，再施工横梁。绑扎钢筋，用砂浆垫块垫起，找出拱形弧度并与坡面保持一定距离，并和短钢筋锚钉连接牢固。（3）立模板、加支撑用脚手架管支撑固定模板，模板底部与基础紧密接触，以防跑浆，涨模。模板表面刷脱模剂，便于脱模。模板安装时应注意保护层的控制和模板的加固...
