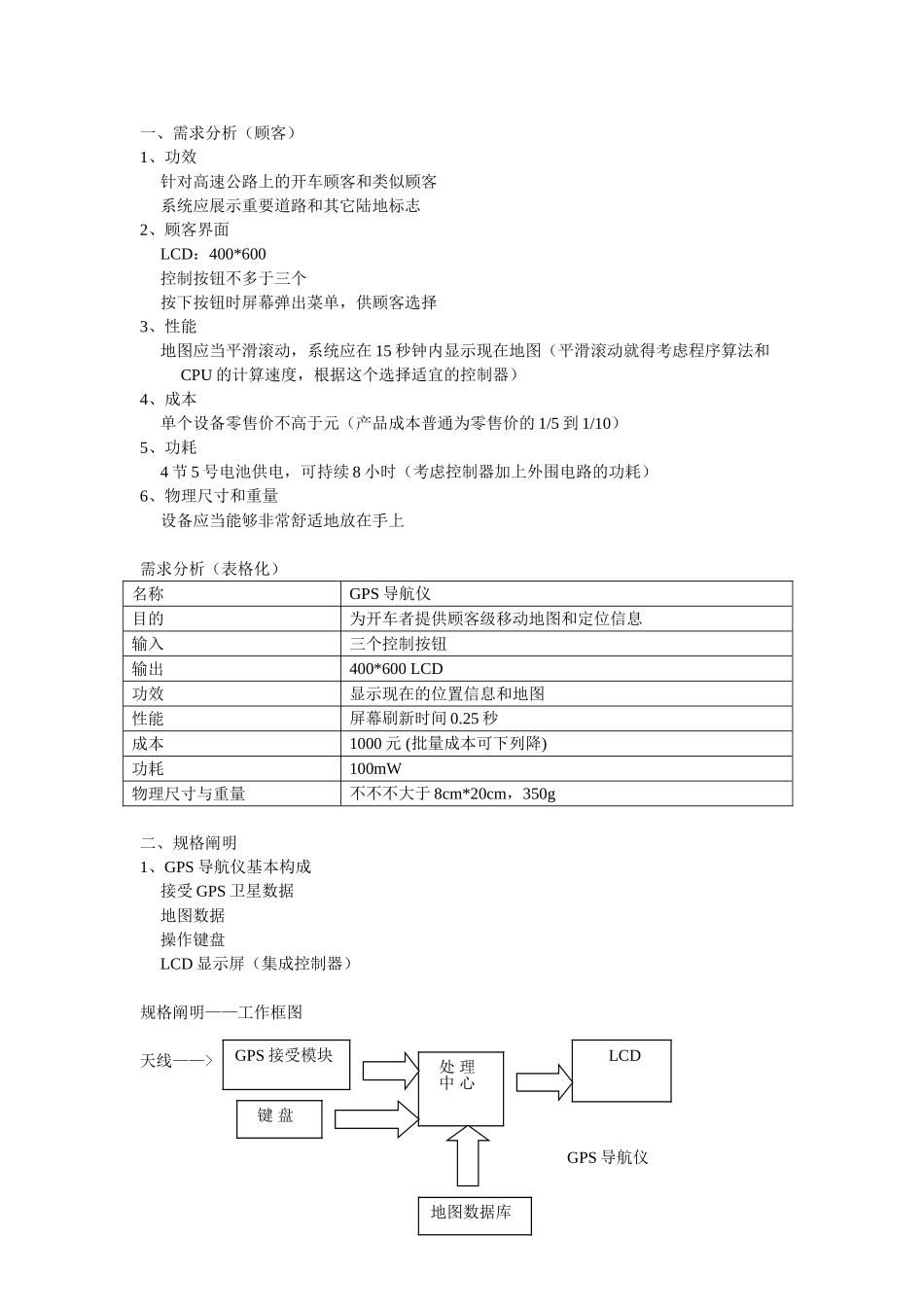

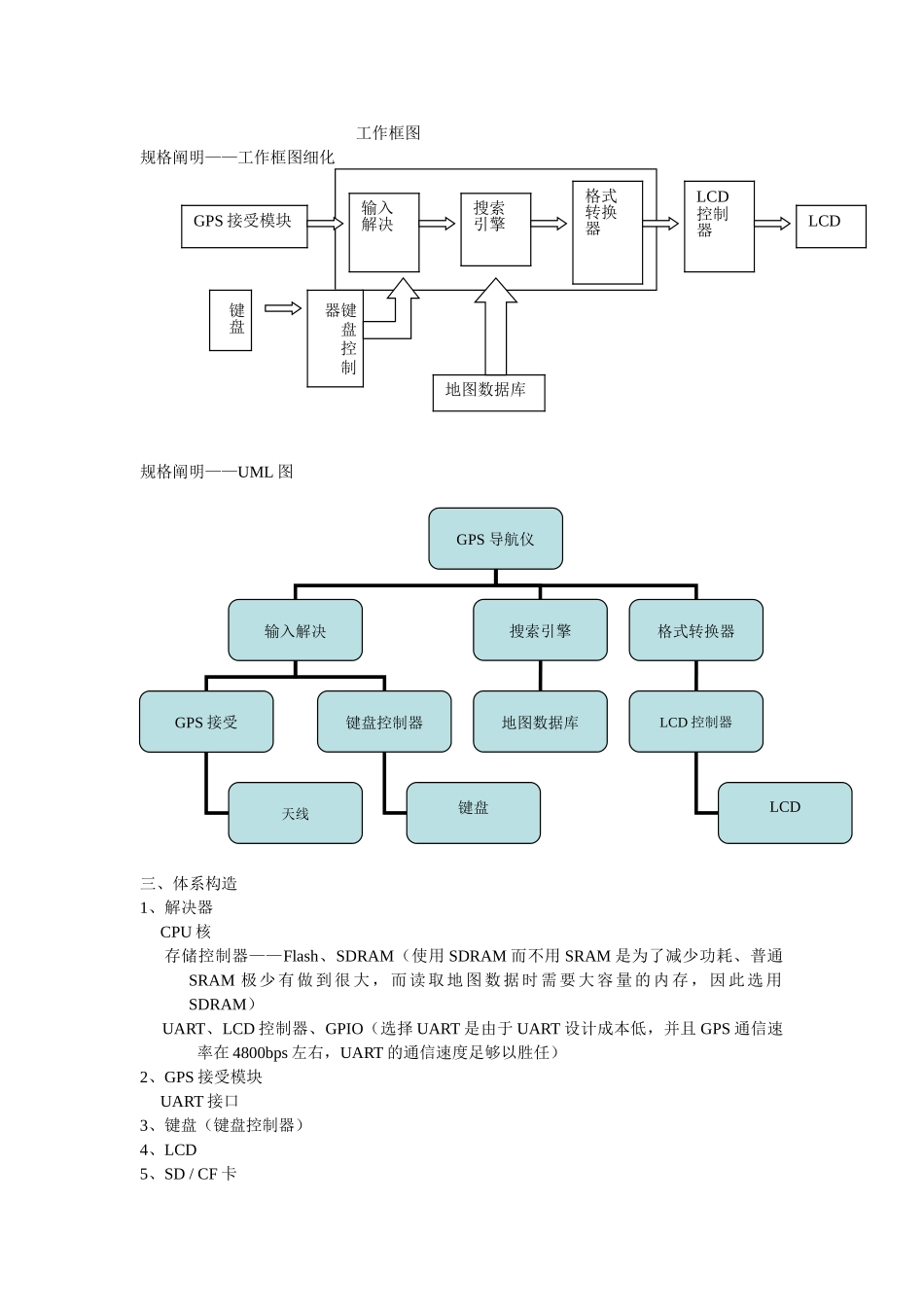

一、需求分析（顾客）1、功效 针对高速公路上的开车顾客和类似顾客 系统应展示重要道路和其它陆地标志2、顾客界面 LCD：400*600 控制按钮不多于三个 按下按钮时屏幕弹出菜单，供顾客选择3、性能 地图应当平滑滚动，系统应在 15 秒钟内显示现在地图（平滑滚动就得考虑程序算法和CPU 的计算速度，根据这个选择适宜的控制器）4、成本 单个设备零售价不高于元（产品成本普通为零售价的 1/5 到 1/10）5、功耗 4 节 5 号电池供电，可持续 8 小时（考虑控制器加上外围电路的功耗）6、物理尺寸和重量 设备应当能够非常舒适地放在手上需求分析（表格化）名称GPS 导航仪目的为开车者提供顾客级移动地图和定位信息输入三个控制按钮输出400*600 LCD功效显示现在的位置信息和地图性能屏幕刷新时间 0.25 秒成本1000 元 (批量成本可下列降)功耗100mW物理尺寸与重量不不不大于 8cm*20cm，350g二、规格阐明1、GPS 导航仪基本构成 接受 GPS 卫星数据 地图数据 操作键盘 LCD 显示屏（集成控制器）规格阐明——工作框图天线——>GPS 导航仪GPS 接受模块处 理中 心键 盘地图数据库LCD 工作框图规格阐明——工作框图细化 规格阐明——UML 图 三、体系构造1、解决器 CPU 核 存储控制器——Flash、SDRAM（使用 SDRAM 而不用 SRAM 是为了减少功耗、普通SRAM 极 少 有 做 到 很 大 ， 而 读 取 地 图 数 据 时 需 要 大 容 量 的 内 存 ， 因 此 选 用SDRAM） UART、LCD 控制器、GPIO（选择 UART 是由于 UART 设计成本低，并且 GPS 通信速率在 4800bps 左右，UART 的通信速度足够以胜任）2、GPS 接受模块 UART 接口3、键盘（键盘控制器）4、LCD5、SD / CF 卡GPS 导航仪输入解决格式转换器GPS 接受搜索引擎键盘控制器地图数据库LCD 控制器天线键盘LCDGPS 接受模块地图数据库键盘键盘控制器输入解决搜索引擎格式转换器LCD控制器LCD 存储地图数据体系构造——硬件构造（略）如果此时发现有地方达不到顾客需求，就得重新改硬件选择1、 GPS 接受模块 采用美国 GARMIN 公司的 GPS_25 接受板 体积小、性能优良、价格便宜、易于二次开发 数据信息 星历信息（卫星状况）。位置信息（经度、纬度、海拔）、时间信息（日期、时间）、速度信息等。 应用车载导航、智能交通、地理信息系统（GIS），提供实时的三维位置信息 软件接口合同采用美国的 NME.A0183 基于 AS...
