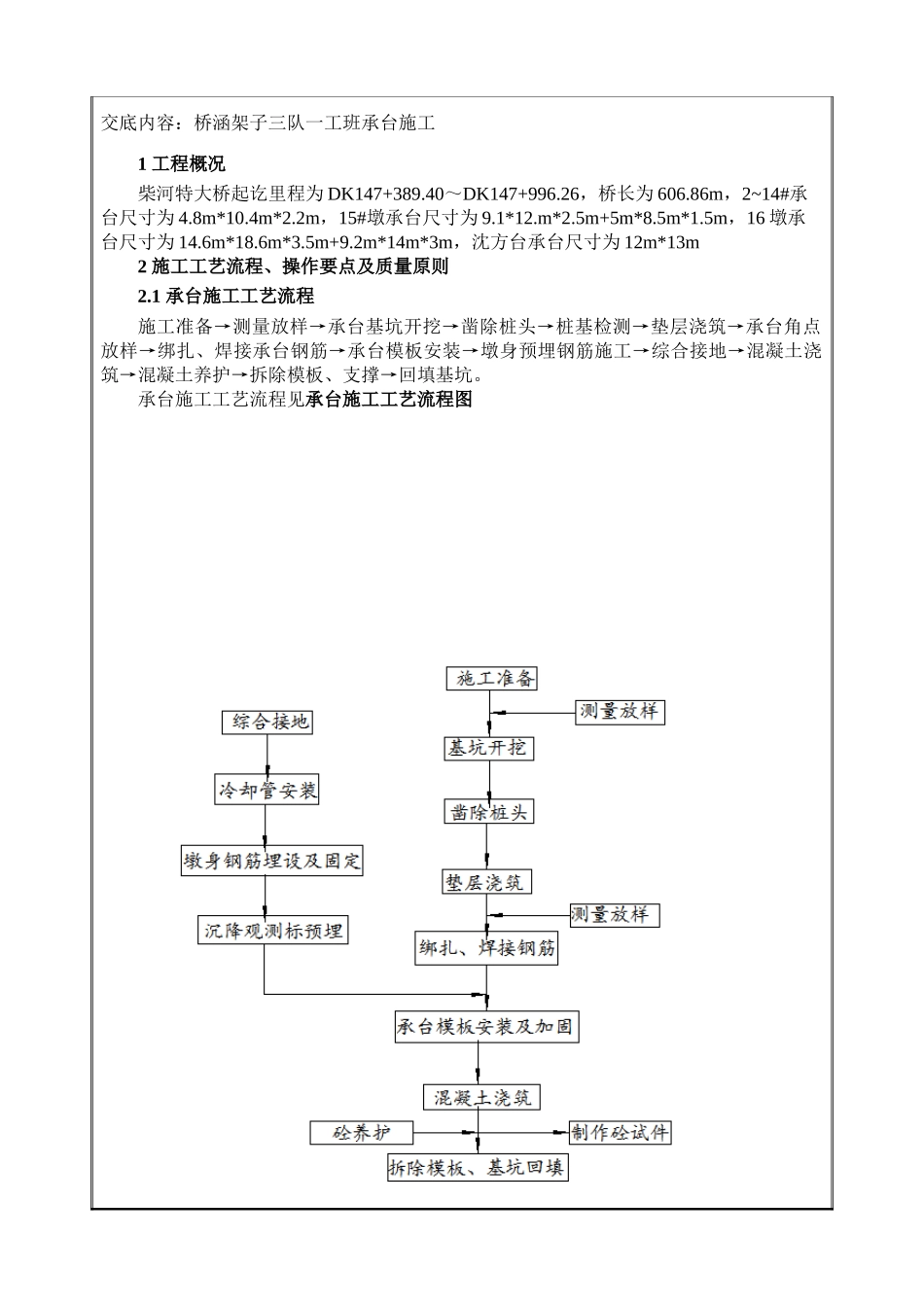

交底内容：桥涵架子三队一工班承台施工1 工程概况柴河特大桥起讫里程为 DK147+389.40～DK147+996.26，桥长为 606.86m，2~14#承台尺寸为 4.8m*10.4m*2.2m，15#墩承台尺寸为 9.1*12.m*2.5m+5m*8.5m*1.5m，16 墩承台尺寸为 14.6m*18.6m*3.5m+9.2m*14m*3m，沈方台承台尺寸为 12m*13m2 施工工艺流程、操作要点及质量原则2.1 承台施工工艺流程施工准备→测量放样→承台基坑开挖→凿除桩头→桩基检测→垫层浇筑→承台角点放样→绑扎、焊接承台钢筋→承台模板安装→墩身预埋钢筋施工→综合接地→混凝土浇筑→混凝土养护→拆除模板、支撑→回填基坑。承台施工工艺流程见承台施工工艺流程图承台施工工艺流程图2.2 基坑开挖2.2.1 承台基坑开挖前测量队对承台进行定位放样，放样后根据开挖深度及开挖边坡定出承台开挖边界限。开挖采用以机械开挖为主、人工开挖为辅，进行放坡施工，确保基岩的完整性不被破坏，开挖时，注意确保桩基不被扰动和损坏。开挖过程中及时排出坑内积水，机械开挖至距设计标高 10～20cm 后，改由人工进行去除。基坑内设立爬梯，方便工人进行施工，承台开挖完毕后，四周用钢管加防护网进行防护。以下图所示2.2.2 基 坑 不 得 被 水 浸 泡 ， 基 坑 渗 水 时 ， 在 基 坑 内 设 集 水 井 、 集 水 井 尺 寸 为0.3×0.3×0.5m，采用抽水机排出坑外，保持基坑处在无水状态。开挖完毕后应基坑四周设立截水沟，截水沟距离基坑边 0.5m，截水沟宽度 0.3m，深度 0.4m，在远离便道一侧设立集水井、集水井尺寸为 0.8m×0.8m×0.8m。2.2.3 基坑开挖土随挖随运，弃土要远运，特别是基坑顶面周边清理干净，靠近承台边 5 米范畴内不得堆放弃土。2.2.4 基坑开挖后对基底平面位置、尺寸大小、基底高程、基底排水和基底解决状况等进行检查，在检查的过程中严格遵照先自检、再互检、最后并报经监理工程师的程序，报验合格后方可进行下一步工序施工。2.3 凿除桩头2.3.1 破桩头前，应在桩体侧面用红油漆标注高程线，以防桩头被多凿，造成桩基嵌入承台内高度不够。上部采用空压机凿除，下部留有 10~20cm 由人工进行凿除，凿除过程中确保不扰动设计桩顶下列的桩身砼。严禁用挖掘机或装载机将桩头强行拉拽。伸入承台内桩头必须用钢丝刷清理干净，桩头凿除时要确保桩头不受破损、无劈裂现象，桩身顶端上层浮浆必须凿除，凿除后顶面平整，粗骨料呈现均匀，不得破坏桩基钢筋，凿除后桩顶高程偏差应控制在 ...
