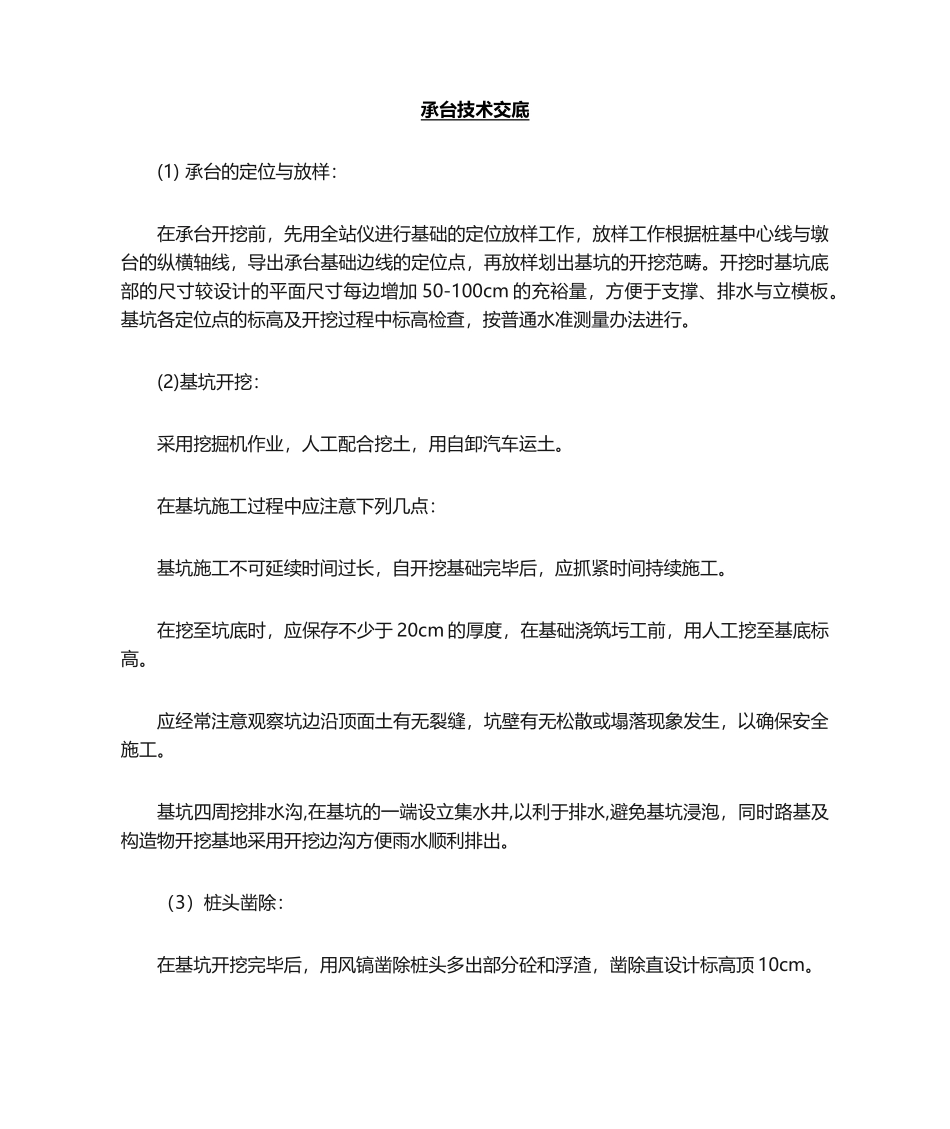

承台技术交底(1) 承台的定位与放样:在承台开挖前,先用全站仪进行基础的定位放样工作,放样工作根据桩基中心线与墩台的纵横轴线,导出承台基础边线的定位点,再放样划出基坑的开挖范畴。开挖时基坑底部的尺寸较设计的平面尺寸每边增加 50-100cm 的充裕量,方便于支撑、排水与立模板。基坑各定位点的标高及开挖过程中标高检查,按普通水准测量办法进行。(2)基坑开挖:采用挖掘机作业,人工配合挖土,用自卸汽车运土。在基坑施工过程中应注意下列几点:基坑施工不可延续时间过长,自开挖基础完毕后,应抓紧时间持续施工。在挖至坑底时,应保存不少于 20cm 的厚度,在基础浇筑圬工前,用人工挖至基底标高。应经常注意观察坑边沿顶面土有无裂缝,坑壁有无松散或塌落现象发生,以确保安全施工。基坑四周挖排水沟,在基坑的一端设立集水井,以利于排水,避免基坑浸泡,同时路基及构造物开挖基地采用开挖边沟方便雨水顺利排出。(3)桩头凿除:在基坑开挖完毕后,用风镐凿除桩头多出部分砼和浮渣,凿除直设计标高顶 10cm。(4) 承台基底检查:基底与否符合设计规定,在基础浇筑前,应按规定进行检查,检查的内容涉及:检查基底层平面位置、尺寸大小、基底标高;检查基底土(岩)质状况,可用轻型动力触探;检查施工日志及有关实验资料等。按《桥梁施工技术规范》JTJ041-的规定,当验收符合设计规定后,可签发承认书,经监理确认后由施工单位保存作为竣工交验资料。如不合格,则应对开挖的地基进行解决。视基底土质的实际状况,采用对应的解决方法。为增强地基承载力,减少基底在砼强度形成后的变形,同时避免基底土及杂物进入基础底部砼,宜在基底铺设 10—15cm 碎石垫层,规定摊铺均匀,不高于基础底高程。(5)模板安装:对基础精确放样后,采用吊车吊起模板就位,人工精确就位与拼装,用斜撑和对拉螺栓固定其位置。模板安装尺寸精度要符合规范规定,接缝用胶带纸粘贴,确保模板不漏浆、不变形、不易移位,从而确保基础的外观质量。(6)钢筋制作与绑扎:钢筋制作采用加工法。钢筋在绑扎时,严格按设计在基础模板内放样,先绑扎好底层钢筋垫好保护层后,根据放样位置设立架立钢筋,在架立钢筋上精确画出每一根钢筋的位置,然后分秩序依次绑扎。绑扎过程中严格按设计与规范规定操作。绑扎完毕后,再对整体骨架进行检查,发现不合格及时调节纠正直达成到规定。报监理工程师验收合格后,即可浇注砼。(7)砼浇注:砼浇注采用吊车配料斗,浇注前先检查...
