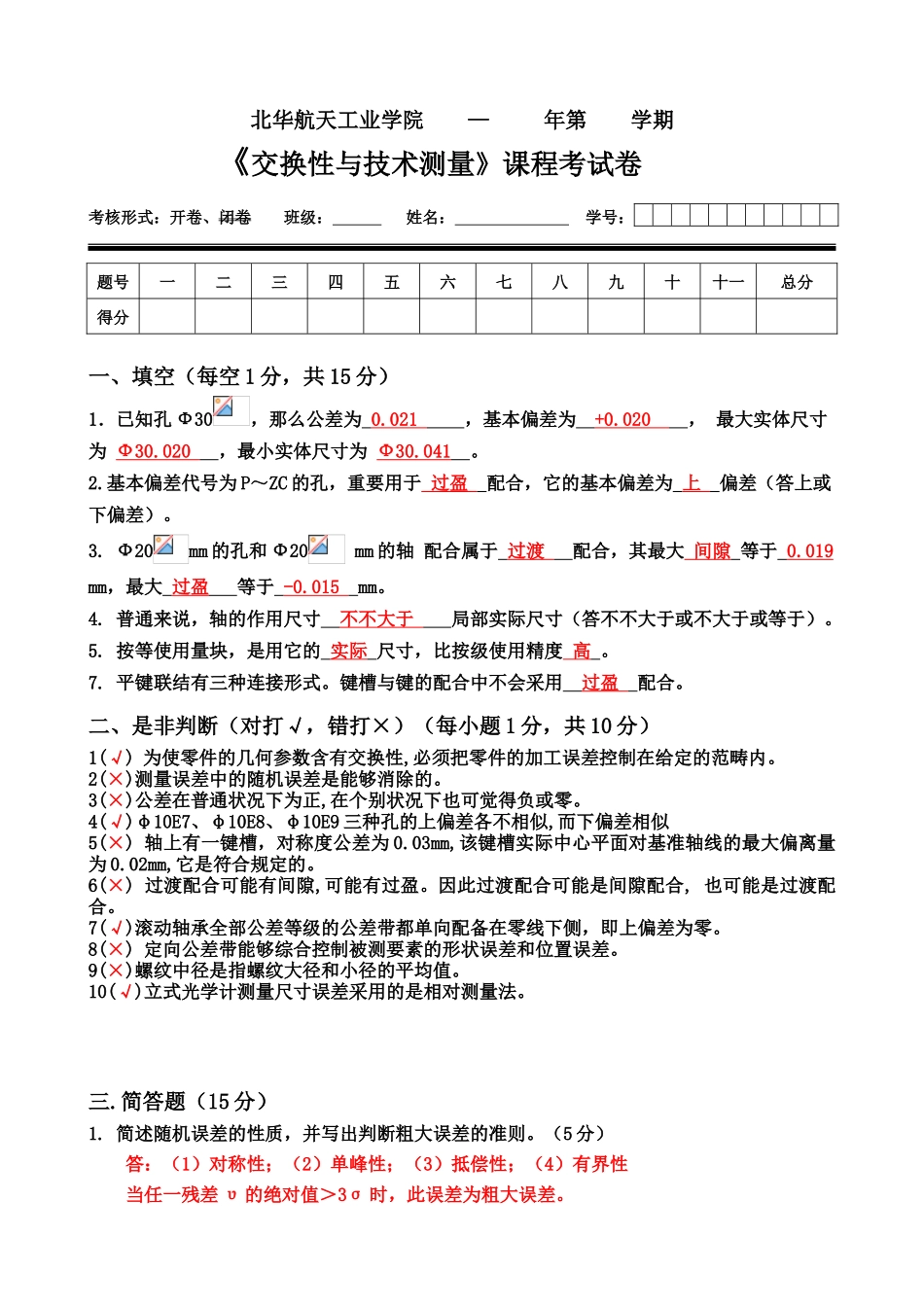

北华航天工业学院 — 年第 学期 《交换性与技术测量》课程考试卷考核形式:开卷、闭卷 班级: 姓名: 学号: 一、填空(每空 1 分,共 15 分)1.已知孔 Ф30,那么公差为 0.021 ,基本偏差为 +0.020 , 最大实体尺寸为 Ф30.020 ,最小实体尺寸为 Ф30.041 。2.基本偏差代号为 P~ZC 的孔,重要用于 过盈 配合,它的基本偏差为 上 偏差(答上或下偏差)。3. Ф20mm 的孔和 Ф20 mm 的轴 配合属于 过渡 配合,其最大 间隙 等于 0.019 mm,最大 过盈 等于 -0.015 mm。4. 普通来说,轴的作用尺寸 不不大于 局部实际尺寸(答不不大于或不大于或等于)。5. 按等使用量块,是用它的 实际 尺寸,比按级使用精度 高 。7. 平键联结有三种连接形式。键槽与键的配合中不会采用 过盈 配合。二、是非判断(对打√,错打×)(每小题 1 分,共 10 分)1(√) 为使零件的几何参数含有交换性,必须把零件的加工误差控制在给定的范畴内。2(×)测量误差中的随机误差是能够消除的。3(×)公差在普通状况下为正,在个别状况下也可觉得负或零。4(√)φ10E7、φ10E8、φ10E9 三种孔的上偏差各不相似,而下偏差相似5(×) 轴上有一键槽,对称度公差为 0.03mm,该键槽实际中心平面对基准轴线的最大偏离量为 0.02mm,它是符合规定的。6(×) 过渡配合可能有间隙,可能有过盈。因此过渡配合可能是间隙配合, 也可能是过渡配合。7(√)滚动轴承全部公差等级的公差带都单向配备在零线下侧,即上偏差为零。8(×) 定向公差带能够综合控制被测要素的形状误差和位置误差。9(×)螺纹中径是指螺纹大径和小径的平均值。10(√)立式光学计测量尺寸误差采用的是相对测量法。 三.简答题(15 分)1. 简述随机误差的性质,并写出判断粗大误差的准则。(5 分)答:(1)对称性;(2)单峰性;(3)抵偿性;(4)有界性当任一残差 υ 的绝对值>3σ 时,此误差为粗大误差。题号一二三四五六七八九十十一总分得分2.简述对某一要素提出的尺寸公差、形位公差、表面粗糙度之间的数值关系。(3 分) 答:普通状况下,尺寸公差>形位公差表>面粗糙度。3.简述螺纹理论中径、单一中径、作用中径的概念。(5 分) 答:理论中径:一种假想圆柱的直径。该圆柱的母线通过抱负牙高的 1/2 处。单一中径:一种假想圆柱的直径。该圆柱的母线通过牙型上沟槽宽度与凸起宽度相等的地方。作用中径:在规定的旋合长度内,正好包容实际螺纹的...
