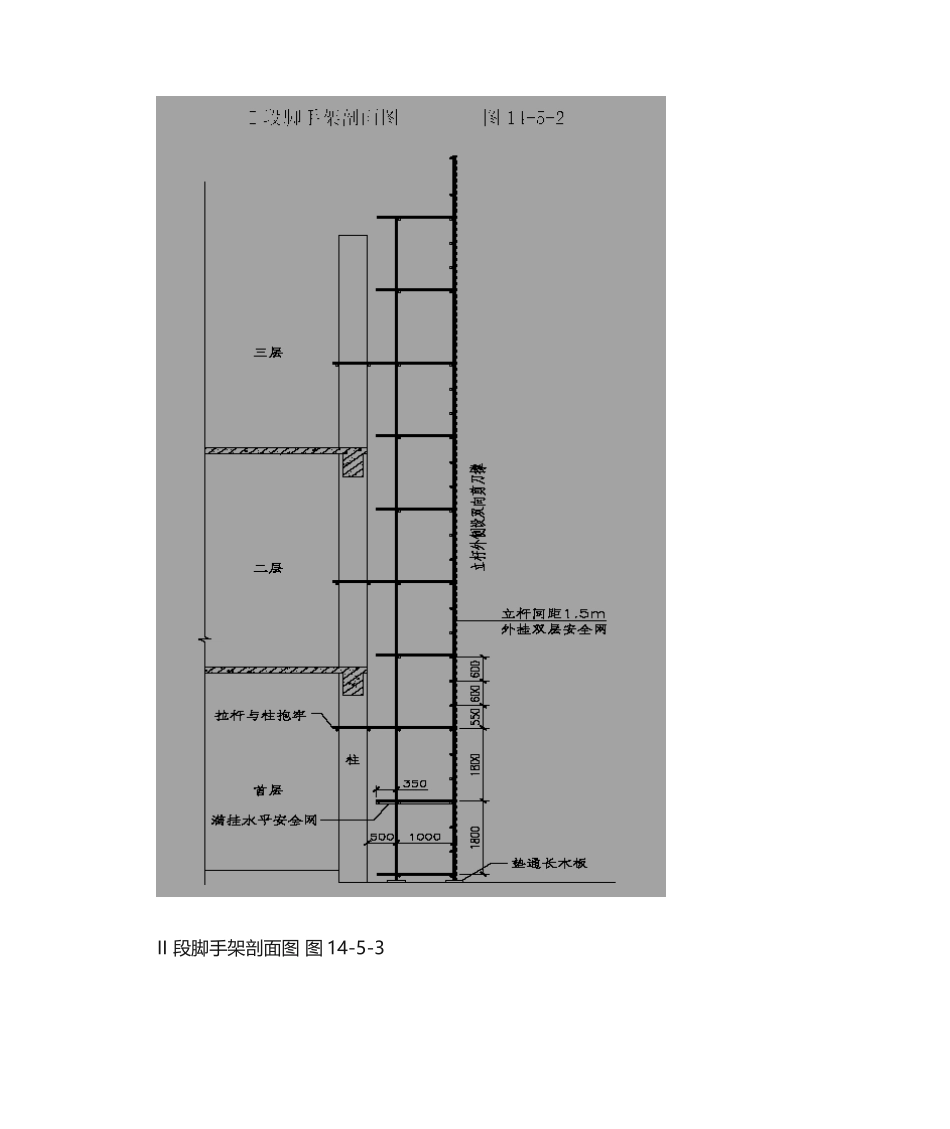

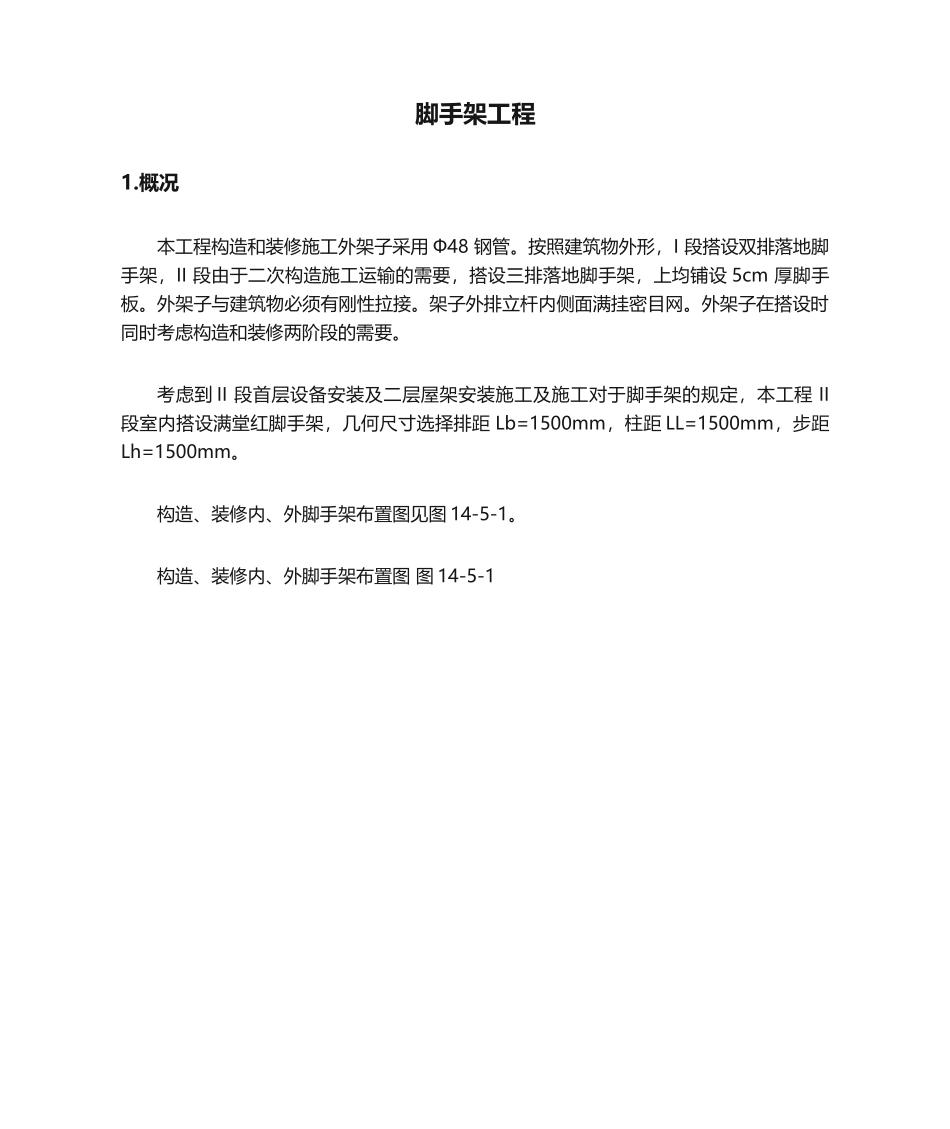

脚手架工程1.概况本工程构造和装修施工外架子采用 Ф48 钢管。按照建筑物外形，I 段搭设双排落地脚手架，II 段由于二次构造施工运输的需要，搭设三排落地脚手架，上均铺设 5cm 厚脚手板。外架子与建筑物必须有刚性拉接。架子外排立杆内侧面满挂密目网。外架子在搭设时同时考虑构造和装修两阶段的需要。考虑到 II 段首层设备安装及二层屋架安装施工及施工对于脚手架的规定，本工程 II 段室内搭设满堂红脚手架，几何尺寸选择排距 Lb=1500mm，柱距 LL=1500mm，步距Lh=1500mm。构造、装修内、外脚手架布置图见图 14-5-1。构造、装修内、外脚手架布置图 图 14-5-1本工程 I 段为钢筋混凝土框架构造，II 段为钢构造，I 段构造期间开始搭设外脚手架，外脚手架采用 φ48 钢管搭设，I 段双排架立杆间距 1.5m，排距 1m，步距 1.8m，内排立杆距构造外皮 0.5m，II 段搭设三排脚手架内排单立杆，另两排双立杆，立杆间距 1.5m,排距 0.9m 及 2.0 m 步距 1.5m 内排立杆距构造外皮 0.8m，下垫通长 5cm 厚木板，脚手架高出檐口施工面 1.5m 以上，外挂双层安全网（一层大眼网，一层密目网），与构造间通过拉杆连接，拉杆水平间距同构造柱距。外排设剪刀撑，剪刀撑斜杆间距 9m。脚手架第一步高度及在施层内侧立杆同构造间缝隙需满挂大眼安全网一层，脚手架具体构造见图14-5-2、14-5-3。II 段脚手架剖面图 图 14-5-33.内脚手架由于室内空间较大，为了便于屋顶钢桁架及设备、管道的安装及二次构造、装修施工，构造施工后期应在其内部搭设满堂脚手架，装修期间 I 段各层及 II 段各层搭设满堂脚手架，II 段一层满堂脚手架在室内管沟回填土施工完搭设，各馆内中间部位留一条 3m 宽的通道，作为材料的运输通道。二层混凝土楼面施工完毕后搭设二层满堂脚手架，注意做好地面的成品保护，满堂脚手架采用 φ48 钢管搭设，普通部位立杆间距 1.5m，步距 1.8m，但为了配合钢桁架的安装，在桁架重要连接支点部位立杆间距需加密至 1m，形成支撑格构，重要作为钢桁架安装时的临时支撑。立杆下垫通长 5cm 厚木板，双方向每 6m 设立一道持续剪刀撑，脚手架第一步高度满挂大眼安全网一层。屋架安装阶段训练馆首层需用脚手架支顶卸荷，即位于次梁部位的立杆顶部加可调“U”托支顶次梁，立杆上下均需垫通长木方，并用可调“U”托支撑牢固。满堂脚手架搭设高度为屋顶钢桁架下 1.5m，因此训练馆二层脚手架需根据桁架整体趋势搭设...
