2024年河道挡土墙专项施工组织设计VIP免费

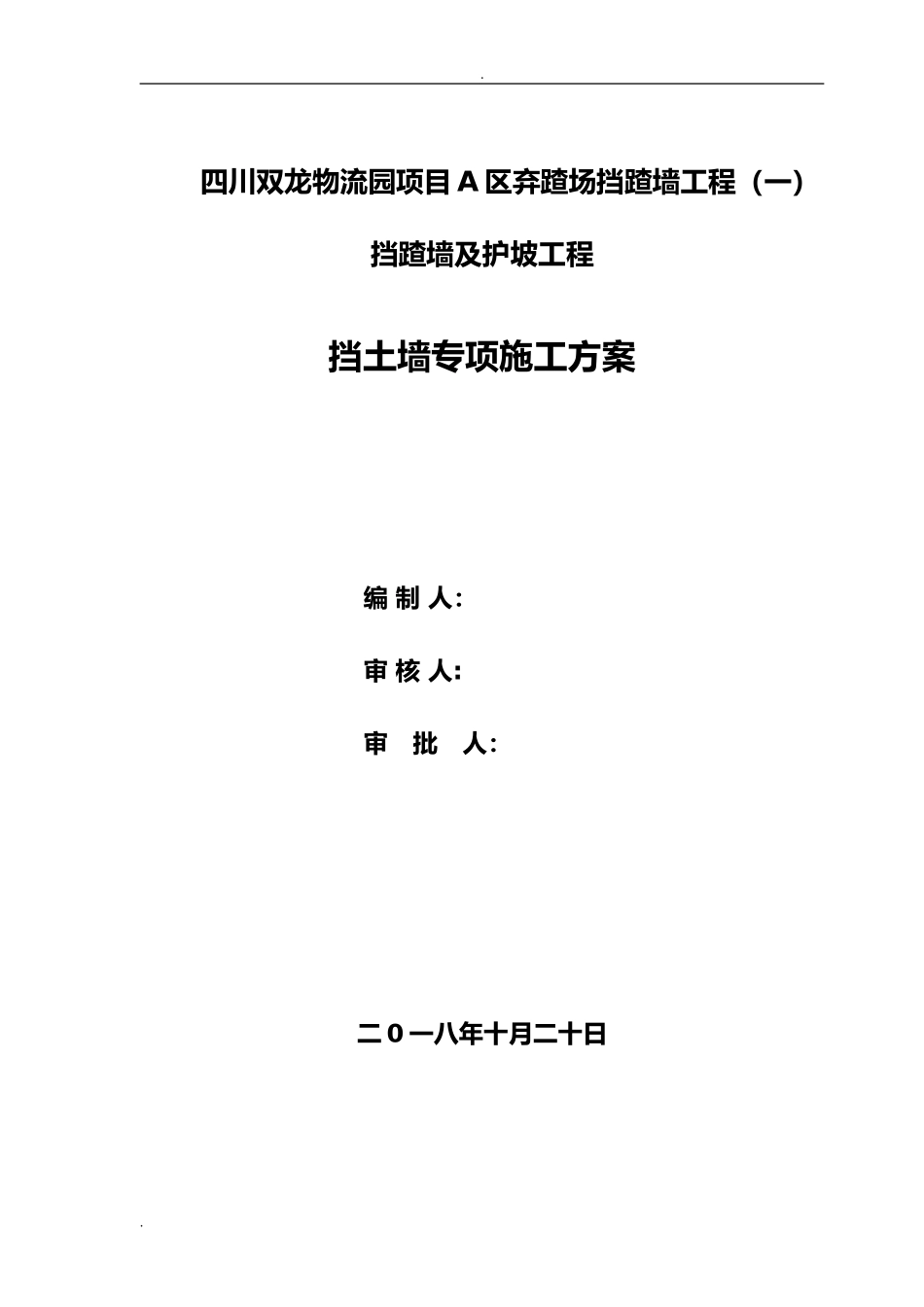

2024年河道挡土墙专项施工组织设计_第1页
1/17

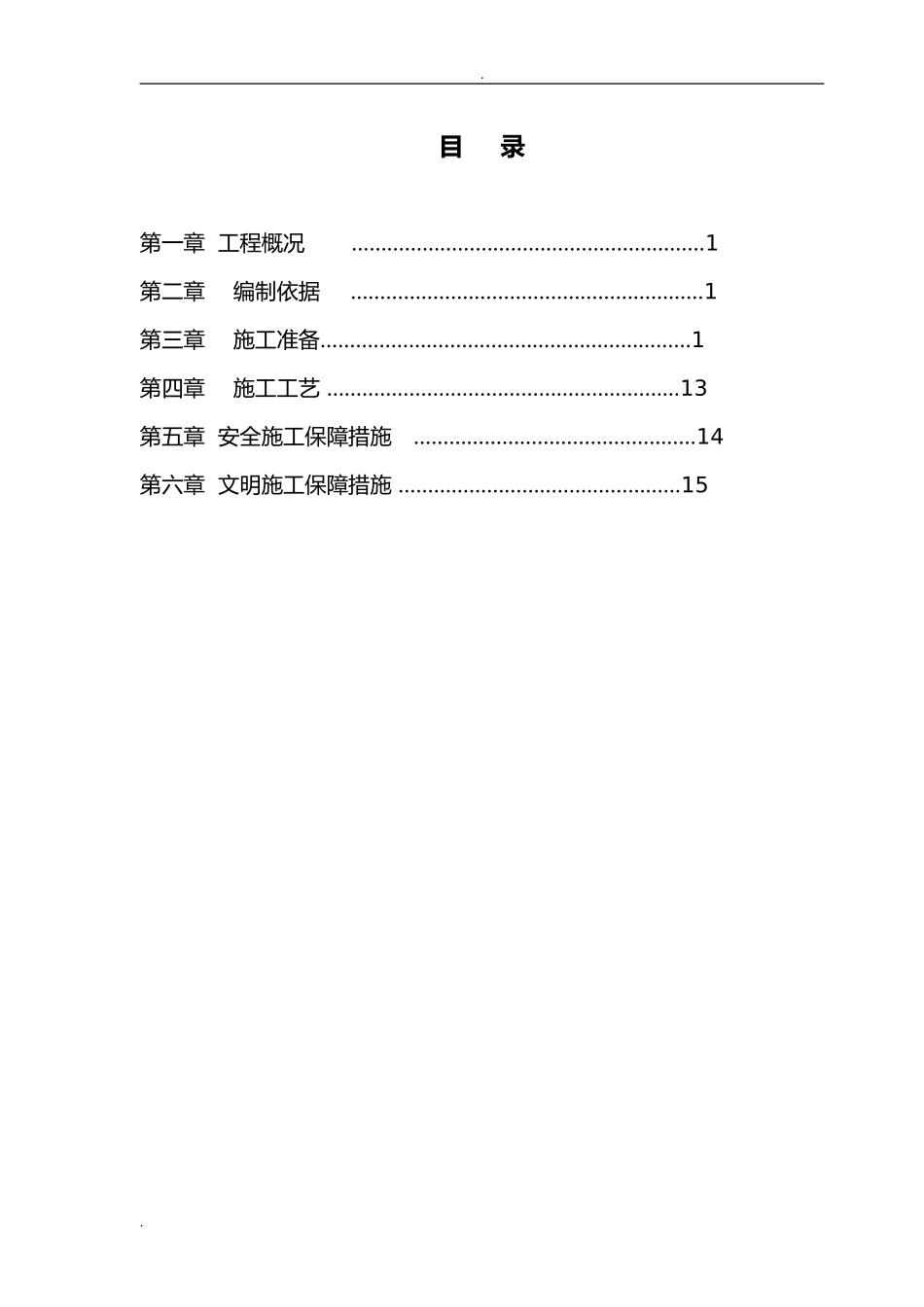

2024年河道挡土墙专项施工组织设计_第2页
2/17
2024年河道挡土墙专项施工组织设计_第3页
3/17
.四川双龙物流园项目A区弃蹅场挡蹅墙工程(一)挡蹅墙及护坡工程挡土墙专项施工方案编制人:审核人:审批人:二0一八年十月二十日..目录第一章工程概况……………………………………………………1第二章编制依据……………………………………………………1第三章施工准备………………………………………………………1第四章施工工艺……………………………………………………13第五章安全施工保障措施…………………………………………14第六章文明施工保障措施…………………………………………15..第一章工程概况1、概况:本工程位于四川双龙物流园A区弃蹅场河边,起止桩号为K134号桩~K193号桩(其中K134~K153号桩60米,K154~K193号桩120米)。第二章编制依据根据设计施工图、大样图、现场实际情况及编制第三章施工准备1、施工前准备(1)测量放样:项目部测量队按设计施工图图纸设计的平面坐标、标高、位置、尺寸进行施工放样,放样后施工队现场确认并用石灰标记开挖位置。(2)施工用电、用水:施工现场用电由二级配电箱接出,施工用水采用地下钻井取水。2、施工工期安排结合实际情况,开工时间拟定为10月下旬,拟定于2018年12月底前完工。..3、人员、施工机械配备结合本工程实际情况合理安排,施工技术管理人员2人,测试人员2人,施工工人30人左右,其中技术工人10人,普通工人20人,同时投入以下机械设备,由施工作业队统一调配。主要机械设备配备计划表第四章施工工艺1、工程主要材料本工程选用的泵送商砼、毛石等材料:商砼由达州市宏威砼业提供,毛石选用当地强度不小于30MPa岩石。2、具体施工方法挡土墙主要施工顺序为:测量放样→杂草清理及转运→河道改道及围堰→边坡及基槽开挖→余土转运→基底处理→模板支撑→毛石砼基础.序号机械名称型号单位状况数量备注1挖掘机卡特360台良好32自卸车红岩12T辆良好43水泵台良好8.浇筑→墙身(1)测量放线放线队根据施工图原始地貌高程342.8作为开挖基线,基底根据抗滑桩施工进入岩层时高程为335.4,堪岩深度为0.6米,基底开挖成形高程为334.8。(2)河道改道及围堰①采用人工堆码沙袋机械配合施工,先将沙袋在岸边装包堆码,机械转运至河道内,清理河道内部分淤泥后,将3mm厚土工膜沿河铺设并将沙袋堆码于土工膜之上,为防止河道水向基槽内渗水,沙袋堆码1.2米宽,1.5米高沿河道堆码,将土工膜压在顶层沙袋中起到隔水围堰效果。②围堰内基槽外设排水沟,间隔20米设明集水坑,采用集水坑抽水,集水坑深度比图纸设计河床低1.5-2.0米,安排专人抽水。..③每段抽水完成时间比河道的开挖时间提前3-5天完成,避免淤泥含水率过大,河道开挖时淤泥随挖随运。(3)基槽开挖①采用挖掘机进行基槽开挖,开挖长度根据现场地质情况进行分段开挖,每段10~20米;②基槽开挖至强风化层时采用人工切割、手动风镐破碎,堪入强风化岩层深度60cm,避免扰动围堰沙袋防止渗水;③基槽开挖采用挖掘机与自卸载重汽车配合作业,并采用人工进行槽壁修整,挖基配合墙体施工分段进行,施工前先进行测量放线,定出开挖中线及边线,起点及终点,并设立桩标,注明高程及开挖深度;然后用反铲挖掘机开挖,多余的土方用自卸车转运到弃土场(1.2km);④基槽开挖深度按照设计图纸施工,基底在施工过程中,应根据实际需要设置排水沟及集水坑进行施工排水,保证工作面基底不被水浸。(4)毛石砼基础①基槽开挖好后,应进行基底检平,经监理、设计、地勘单位共同验槽合格、满足设计承载力后方能进行毛石砼浇筑。..②基槽开挖以10~20米为一段尽可能缩短时间施工,挖好一段即刻组织验槽收方,避免暴露和积水浸泡,以防渗水地基承载力降低。(5)墙身浇筑模板支设→脚手架搭→设伸缩缝、泄水孔→混凝土运输→混凝土泵送→混凝土浇筑→拆模、养护1)模板支设①模板一般规定模板材料的质量符合现行国家标准或行业标准。木材的质量达到Ⅲ级以上的材质标准,腐配、严重扭曲或脆性的木材严禁使用。模板及其支架应根据结构形式、荷载大小、地基土类别、施工设备、材料供应等条件进行设计。模板及其支架应具有足够的承载能力、钢度和稳定性,能可靠地承受混凝土的重量、侧压...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

2024年河道挡土墙专项施工组织设计
