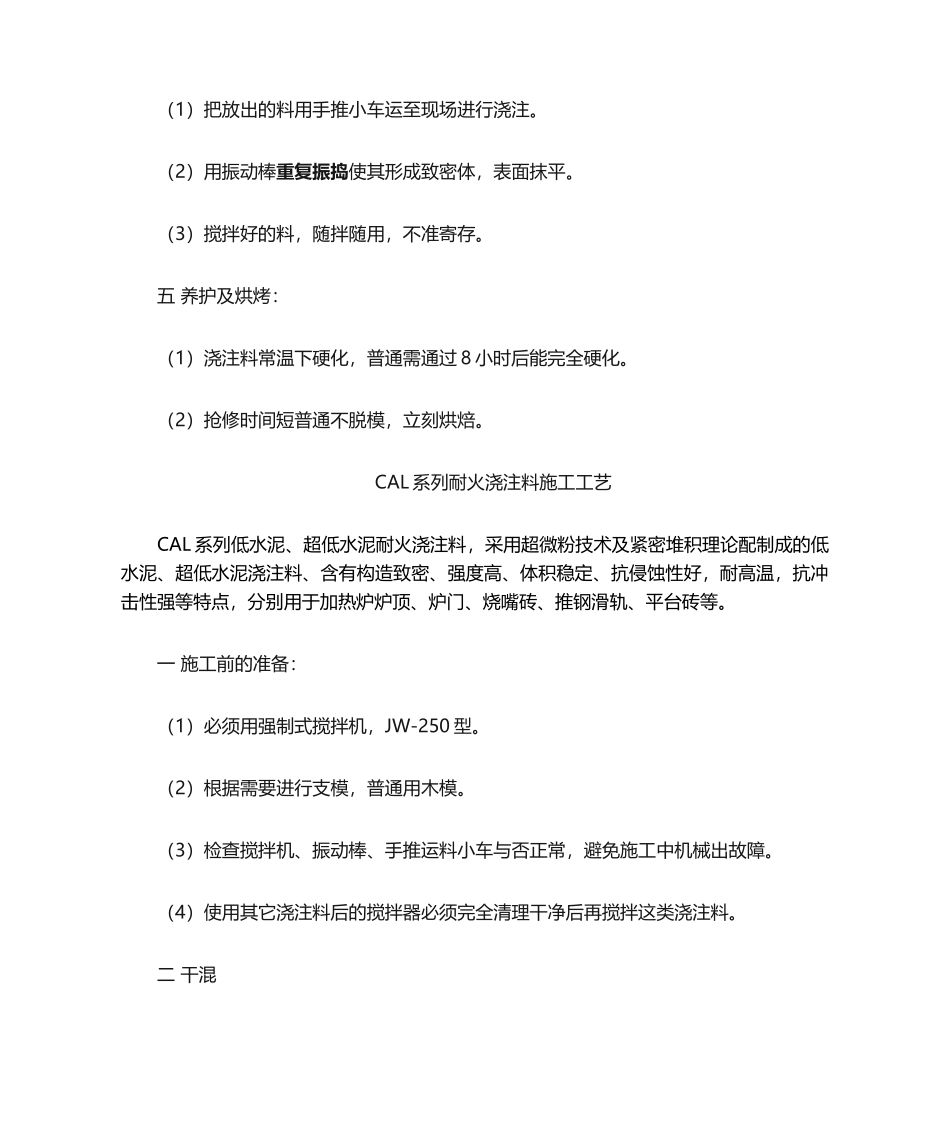

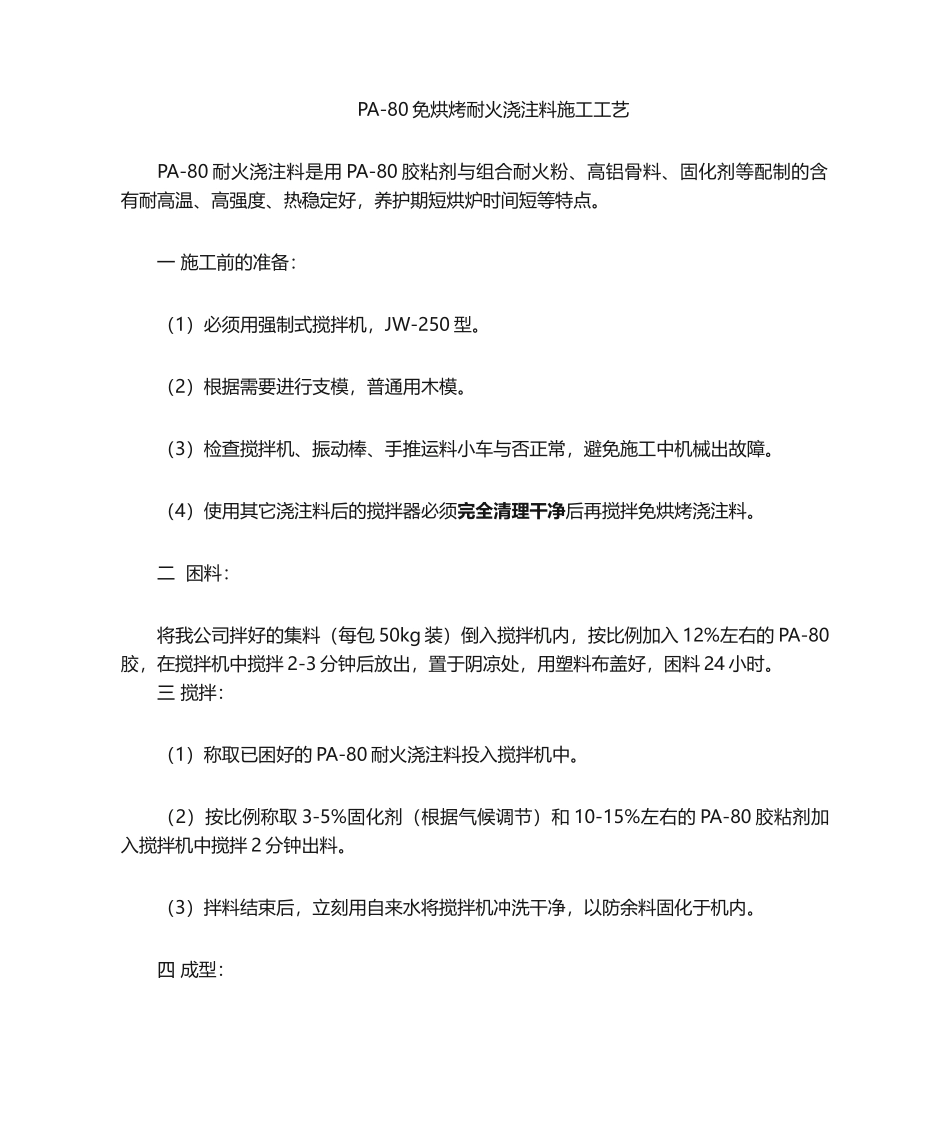

PA-80 免烘烤耐火浇注料施工工艺PA-80 耐火浇注料是用 PA-80 胶粘剂与组合耐火粉、高铝骨料、固化剂等配制的含有耐高温、高强度、热稳定好，养护期短烘炉时间短等特点。一 施工前的准备：（1）必须用强制式搅拌机，JW-250 型。（2）根据需要进行支模，普通用木模。（3）检查搅拌机、振动棒、手推运料小车与否正常，避免施工中机械出故障。（4）使用其它浇注料后的搅拌器必须完全清理干净后再搅拌免烘烤浇注料。二 困料：将我公司拌好的集料（每包 50kg 装）倒入搅拌机内，按比例加入 12%左右的 PA-80胶，在搅拌机中搅拌 2-3 分钟后放出，置于阴凉处，用塑料布盖好，困料 24 小时。三 搅拌：（1）称取已困好的 PA-80 耐火浇注料投入搅拌机中。（2）按比例称取 3-5%固化剂（根据气候调节）和 10-15%左右的 PA-80 胶粘剂加入搅拌机中搅拌 2 分钟出料。（3）拌料结束后，立刻用自来水将搅拌机冲洗干净，以防余料固化于机内。四 成型：（1）把放出的料用手推小车运至现场进行浇注。（2）用振动棒重复振捣使其形成致密体，表面抹平。（3）搅拌好的料，随拌随用，不准寄存。五 养护及烘烤：（1）浇注料常温下硬化，普通需通过 8 小时后能完全硬化。（2）抢修时间短普通不脱模，立刻烘焙。CAL 系列耐火浇注料施工工艺CAL 系列低水泥、超低水泥耐火浇注料，采用超微粉技术及紧密堆积理论配制成的低水泥、超低水泥浇注料、含有构造致密、强度高、体积稳定、抗侵蚀性好，耐高温，抗冲击性强等特点，分别用于加热炉炉顶、炉门、烧嘴砖、推钢滑轨、平台砖等。一 施工前的准备：（1）必须用强制式搅拌机，JW-250 型。（2）根据需要进行支模，普通用木模。（3）检查搅拌机、振动棒、手推运料小车与否正常，避免施工中机械出故障。（4）使用其它浇注料后的搅拌器必须完全清理干净后再搅拌这类浇注料。二 干混将每袋中的浇注料和水泥按比例在搅拌器中均匀干混 2-3 分钟三 搅拌：（1）在搅拌器中均匀加入 6-7%的自来水，混合搅拌 5-6 分钟后出料。（或者是看搅拌器中的料，在手中捏实时不会有稀浆流出更不能有水流出）（2）搅拌好的料必须在 30 分钟内浇注完毕。（3）拌料结束后，立刻用自来水将搅拌机冲洗干净，以防余料固化于机内。四 成型：（1）把放出的料用手推小车运至现场进行浇注。（2）用振动棒重复振捣使其形成致密体，表面抹平。（3）搅拌好的料，随拌随用，不准寄存。五 养护及烘烤：（1）浇注料常温下硬化，普通需通过 16 小时后能完全硬化。（2）24 小时后拆模烘烤。烘烤曲线见图
