学习任务二汽车车窗玻璃及玻璃升降器拆装与更换工艺VIP专享VIP免费

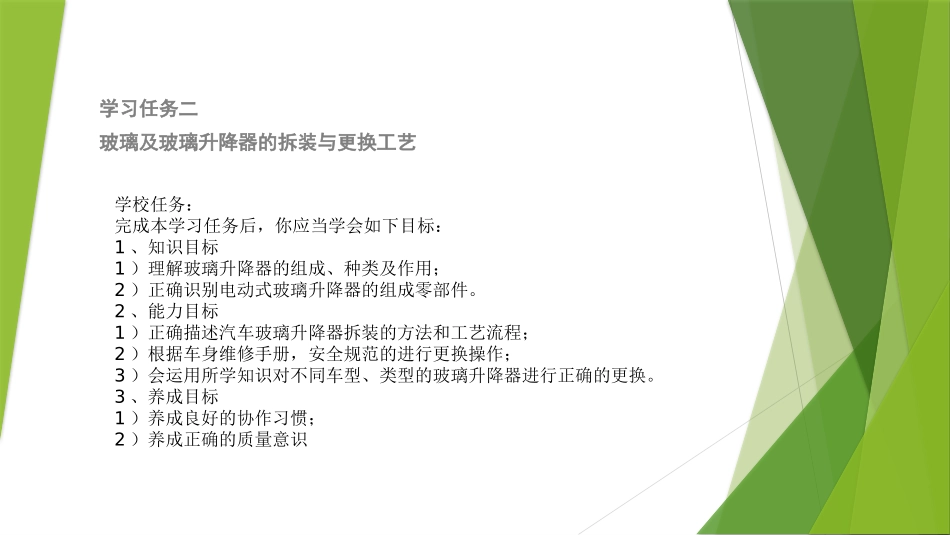

学校任务：完成本学习任务后，你应当学会如下目标：1、知识目标1）理解玻璃升降器的组成、种类及作用；2）正确识别电动式玻璃升降器的组成零部件。2、能力目标1）正确描述汽车玻璃升降器拆装的方法和工艺流程；2）根据车身维修手册，安全规范的进行更换操作；3）会运用所学知识对不同车型、类型的玻璃升降器进行正确的更换。3、养成目标1）养成良好的协作习惯；2）养成正确的质量意识学习任务二玻璃及玻璃升降器的拆装与更换工艺建议学时建议完成本学习任务的时间为14课时。学习资料玻璃升降器是汽车车窗玻璃的升降装置，按控制形式的不同，主要分为电动玻璃升降器和手动玻璃升降器两大类。现在轿车车窗玻璃的升降的关闭与开启，通常使用按钮式电动升降的方式，即电动玻璃升降机。电动玻璃升降器按照结构特点，可分为绳轮式、叉臂式、软轴式三大类。问题一：汽车车窗有哪些部件组成？汽车车窗玻璃升降有汽车车窗主要由车身壳体上的车窗支架框架、车窗玻璃与框架的连接件嵌条、焊接件、垫块等组成。汽车车窗玻璃升降器一般由电动机、减速器、导绳、导向板、玻璃安装托架等组成图2-1汽车玻璃及玻璃升降器总成问题二：汽车车窗玻璃升降器的功能是什么？玻璃升降器是如何分类的？1、车窗玻璃升降器的功能汽车车窗玻璃升降器是按一定的驱动方式将汽车车窗玻璃沿玻璃导槽升起或下降，并能按要求停留在任意位置的装置，是调节车窗玻璃开度大小的专用部件。其功能具体表现在以下几个方面：1）能灵活调整车窗玻璃开度大小、通风、防风雨。只有保证车窗玻璃平衡升降，并能顺利的开启和关闭，才能满足乘坐舒适的要求。2）车窗玻璃应能停在任意位置，既不下滑，也不会由于汽车颠簸而上下跳动。3）锁上车门后，能防止外人将车窗玻璃强行拉下而进入车内。2、车窗玻璃升降器的分类玻璃升降器分类臂式玻璃升降器丝杆式玻璃升降器柔式玻璃升降器单臂式玻璃升降器双臂式玻璃升降器绳轮式玻璃升降器带式玻璃升降器软轴式玻璃升降器交叉臂式玻璃升降器平行臂式玻璃升降器图2-2玻璃升降器的种类问题三：汽车车窗玻璃升降器的特点是什么？现代汽车车门玻璃升降器运用较多的是臂式玻璃升降器和柔式玻璃升降器，丝杆式玻璃升降器主要用于较大车窗玻璃升降，现代汽车用的较少。1）臂式升降器的特点：臂式升降器的传动机构为齿轮、齿板啮合传动，除齿轮外其主要结构件均为板式结构，加工方便，成本低，但由于其采用悬臂式支撑结构及齿轮、齿板机构，故工作阻力较大。2）柔式玻璃升降器的特点：因导绳的材料和制作工艺方式的不同，又分为轮绳式、软轴式和带式三种玻璃升降器。前两种是用钢丝绳作为导绳的，后一种是用塑料带作为导绳的。3）绳轮式玻璃升降器的特点：绳轮式玻璃升降器以钢丝绳为运动软轴，依靠两个滑轮定位，通过蜗杆转动带涡轮，进而带动钢丝绳上下运动。其特点是工作可靠性好，运动平稳、噪声小，质量轻、安全方便、使用寿命长。问题四：汽车玻璃升降器的工作原理是什么？其工作过程如何？1、玻璃升降器的工作原理在每一个车门内设置一个可变换运转方向的直流电动机，通过转换开关，使电动机运转，经安装在电动机主轴上涡轮减速后，通过转筒和钢丝使玻璃能够在一定空间内平行的上、下移动。车窗玻璃升降器的上端与下端分别设有挡块，用涨紧筒和弹簧来保持钢丝的一定拉力，使机构正常运行。2、玻璃升降器的工作过程车门玻璃由止推垫圈及卡销固定在玻璃升降器的安装托架上，玻璃导向槽与钢丝绳导向板平行。起动电动机，电动机带动减速器输出动力，拉动钢丝绳移动玻璃安装托架，迫使车窗玻璃做上升或下降的直线运动。其动力传递路线为：电动机---减速器---钢丝滚筒---玻璃托架。技术标准与要求1、玻璃升降系统安装后应进行检查。玻璃从最低位置升至最高位置的时间应在7s左右。如果升降时间过慢，应及时进行调整。2、检查玻璃升降电动机工作是否良好。3、检查玻璃升降槽里是否有灰尘，导致玻璃上升时阻力太大。4、不可在玻璃升降槽或玻璃上涂任何润滑脂，避免黏附灰尘。5、检查玻璃导轨的安装位置是否有偏差，导致玻璃上升时弧度不一致而造成玻璃卡滞现象，玻璃...
