2024年河道工程施工组织设计方案VIP免费

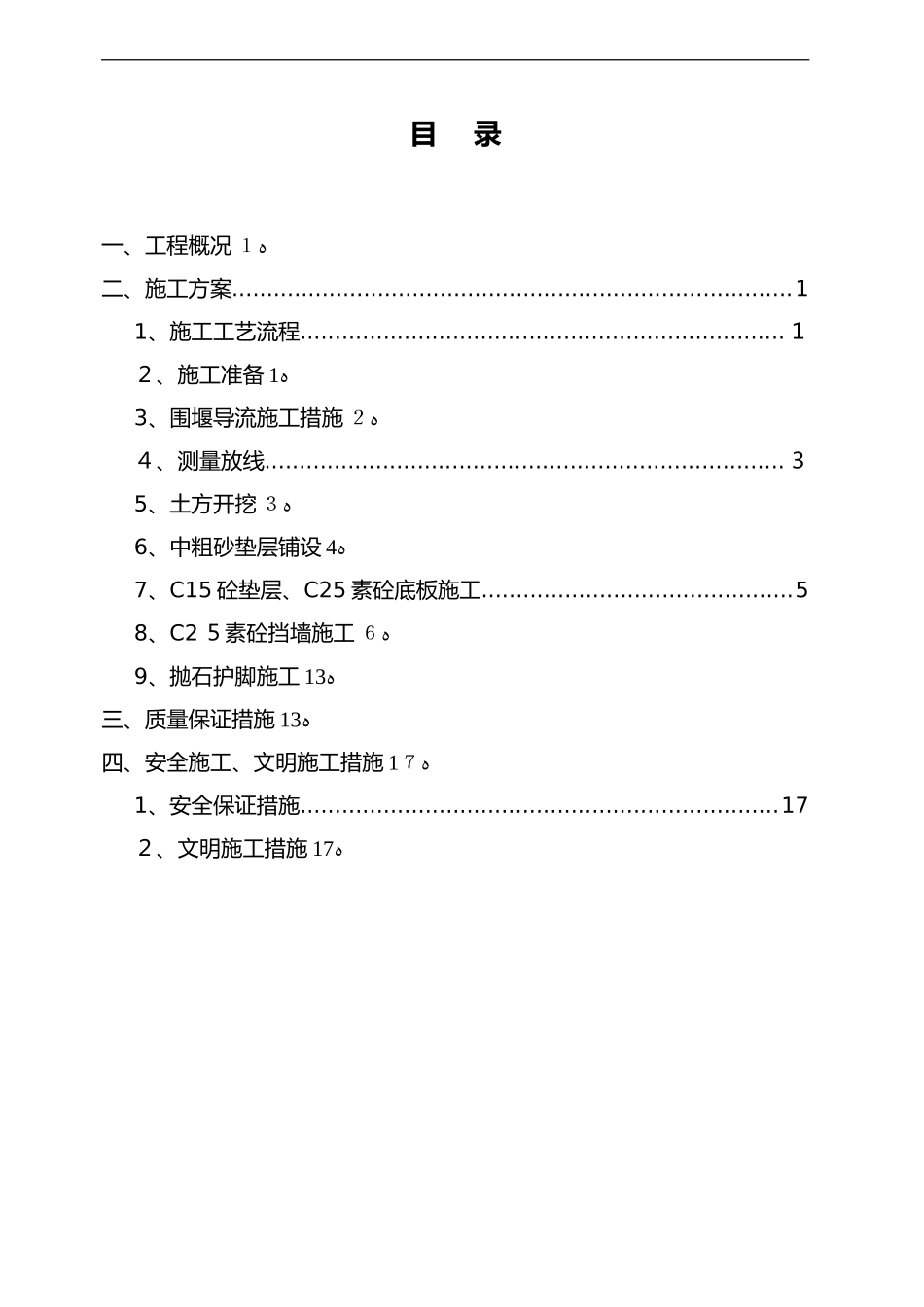

目录一、工程概况ﻩ１二、施工方案.................................................................................11、施工工艺流程......................................................................１２、施工准备ﻩ13、围堰导流施工措施ﻩ２４、测量放线...........................................................................３5、土方开挖ﻩ３6、中粗砂垫层铺设ﻩ47、C15砼垫层、C25素砼底板施工.............................................58、C2５素砼挡墙施工ﻩ６9、抛石护脚施工ﻩ13三、质量保证措施ﻩ13四、安全施工、文明施工措施ﻩ1７1、安全保证措施.....................................................................17２、文明施工措施ﻩ17一、工程概况本工程整治范围:长度3.３12ｋｍ的河段（其中明渠1.854km，暗渠1.４5８km）以及与陈蔡涌连接的0．455km河段进行综合整治及沿河截污管道布置。整治标准及内容:人民涌按２０年一遇防洪标准进行综合整治。堤防工程级别为4级，节制闸工程级别为５级,临时建筑物级别为5级，主要内容包括：清淤清障工程、河堤工程、桥涵节制闸工程、截污工程。河堤工程：本工程堤顶高程按20年一遇设计水位＋0.3ｍ安全超高。明渠新建堤岸2.０31km(其中左岸１.１81km，右岸0.８5km)。二、施工方案河道工程主要施工项目:水泥搅拌桩(施工工艺祥见专项方案）、土方开挖、中粗砂垫层、C1５垫层、C２5底板、C25素砼挡墙、抛石护脚。1、施工工艺流程施工准备测量放样土方开挖中粗砂垫层C1５垫层C２5底板C2５素砼挡墙抛石护脚。２、施工准备施工便道:河道两侧有可用的道路,个别路段需修筑5m宽便道,便道采用回填土,压路机进行碾压夯实。凡工程范围内的表层杂草、块石、杂物、腐殖砂、树根等均应清除干净,平整压实，清理厚度不得小于0.3m,清除出来的废渣采用自卸汽车外运至弃料场。施工交底:河道土方开挖、中粗砂垫层、Ｃ１5垫层、Ｃ25底板、C25素砼挡墙、抛石护脚施工前,施工技术人员及安全管理人员对现场作业班组进行技术交底和安全交底,保证每个工人均属于每个工序的施工及操作规程。安全文明施工:现场施工人员均佩戴安全防护设施，在开挖边坡坡顶、集水坑、发电机处均设置安全警示标志及防护网。前一工序验收：在进行下一道工序之前按照相关程序对河道开挖断面、砂方回填进行验收，待验收合格报监理通过后方可进入下一道工序施工。3、围堰导流施工措施本河涌是在原有旧河涌边新增岸堤素砼挡土墙，河涌正常水位下游为-0．62米，上游为0.1２米,设计水位为1.６5米，汛期水位为1.３米，河涌宽度为9米~16米不等。根据现场实际情况并结合以往施工经验及河涌施工导流方法，根据本河涌特点采用全围堰导流的方式。在岸堤挡土墙施工作业面上下设置一道横向围堰,围堰材料采用粘土回填或袋装土叠码方式，围堰结构形式采用过水土围堰,堰顶宽度为５ｍ,高度1.5ｍ（考虑到本工程河底为淤泥质土,故预留0．５m沉降量,围堰实际高度为2m）,边坡坡比为１：1．5,每段围堰长度根据实际施工作业面确定,上下围堰间回填中粗砂,围堰顶高度比正常水位高1米左右控制。根据河涌流水方向进行导流，在河道中间预埋dｎ1０00混凝土排水导流管，因围堰后上面作为施工道路及水泥搅拌桩机施工平台使用，为了避免重力挤压下埋设排水导流管发生位移而造成堵塞,在预埋时在管道两侧进行每隔５米错开打松木桩进行固定。河道狭窄在挡土墙施工时要错开施工,以免同位置施工造成河道狭小而影响排水。河堤的挡土墙基坑高程比河涌正常水位还要低1.５米左右,故在基坑施工开挖后在围堰的一侧每30米设置一个集水井，采用抽水泵进行排抽,在汛期中,如排水不及，需在河道加多一条dn1000排水管,导流排水经现场观测,根据排水需求增加排水管道符合当前河水流量要求，待河道施工完毕后再将围堰拆除（人工机械配合将堰体从河内捞出并弃运)。河道两侧以厂房居多，在围堰施工时采用管材连接出水口,直接排到河内的导流方式进行导流，待完成截污管道的施工完成后，再导流排到截污管道中。河道围堰施工时重点考虑防汛需要，在确保防汛安全的前提下,进行围堰设置。在施工工期安排上，应...
