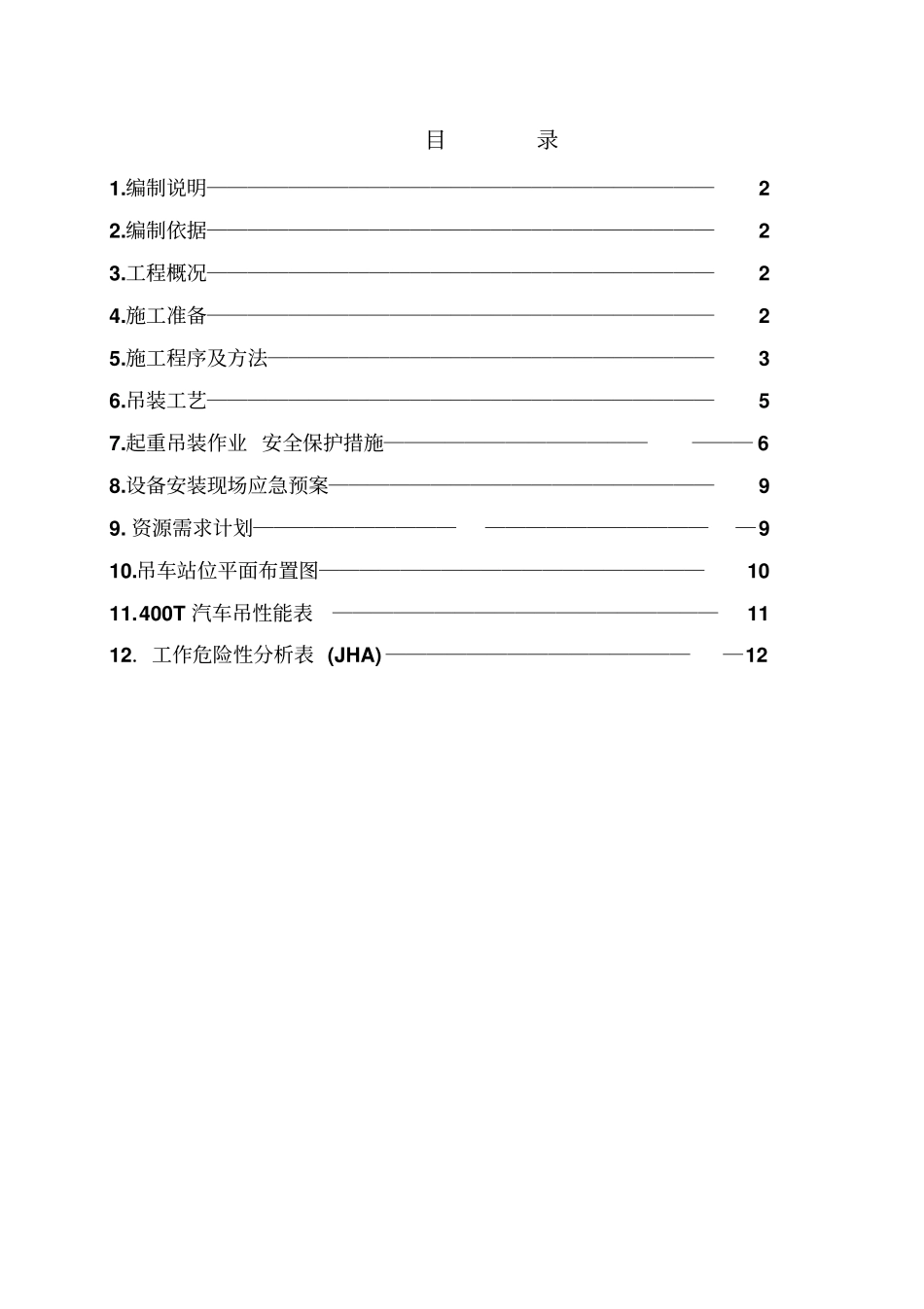

目录1.编制说明―――――――――――――――――――――――――2 2.编制依据―――――――――――――――――――――――――2 3.工程概况―――――――――――――――――――――――――2 4.施工准备―――――――――――――――――――――――――2 5.施工程序及方法――――――――――――――――――――――3 6.吊装工艺―――――――――――――――――――――――――5 7.起重吊装作业 安全保护措施―――――――――――――――― 6 8.设备安装现场应急预案―――――――――――――――――――9 9. 资源需求计划――――――――――――――――――――――910.吊车站位平面布置图―――――――――――――――――――10 11.400T 汽车吊性能表―――――――――――――――――――11 12．工作危险性分析表 (JHA) ――――――――――――――――12 1. 编制说明神华陕西甲醇下游加工项目包装仓库3 台料仓安装工程。根据现场实际情况，料仓进行整体吊装，料仓重量约为15.966吨。为此要求所有施工人员和管理人员认真审图和熟悉设备的制造安装程序。施工过中严格执行本方案的各项规定，优质、安全的完成任务。本方案就设备吊装予以计算和说明。1.1设备吊装分项合格率100% 1.2 设备安装合格率100% 1.3 无任何大、小质量事故2. 编制依据2.1 《大型设备吊装工程施工工艺标准》 SH/T3515-2003 2.2 《石油化工铝制料仓施工及验收规范》SH3513-2009 2.3 《公司常用吊车性能表》2.4 设备装配图2.5 本装置设备及现场平面布置图2.6 《石油化工工程起重施工规范》 SH/T3536-2011 3、工程概况本工程为神华陕西甲醇下游项目包装仓库8 台料仓安装工程。工程量清单见下表 : 序号料仓名称设备位号材质数量单位单重 (t) 总重（ t ）备注1 掺混料仓1310-F-501A~H 5052 8 台32 256 2 支撑环1310-WT-5001~5008 Q345D 8 台11.5 92 4. 施工准备4.1施工现场准备4.1.1施工现场达到三通一平。4.1.2施工过程中所用各种机具、卡具落实到位、运至现场。4.1.3 垫铁已按规范要求摆放完毕。4.1.4 施工过程中涉及的吊装的作业票已办理完毕4.2施工技术准备4.2.1方案编制完毕4.2.2技术交底完毕，在作业前由技术管理人员对参加吊装运输的司索指挥等全体作业人员进行方案交底。5 施工程序及方法5.1施工程序拆除辅助吊钩5.挂辅助吊车吊钩4.吊臂伸到位3.打支腿2.辅助吊车就位1...
