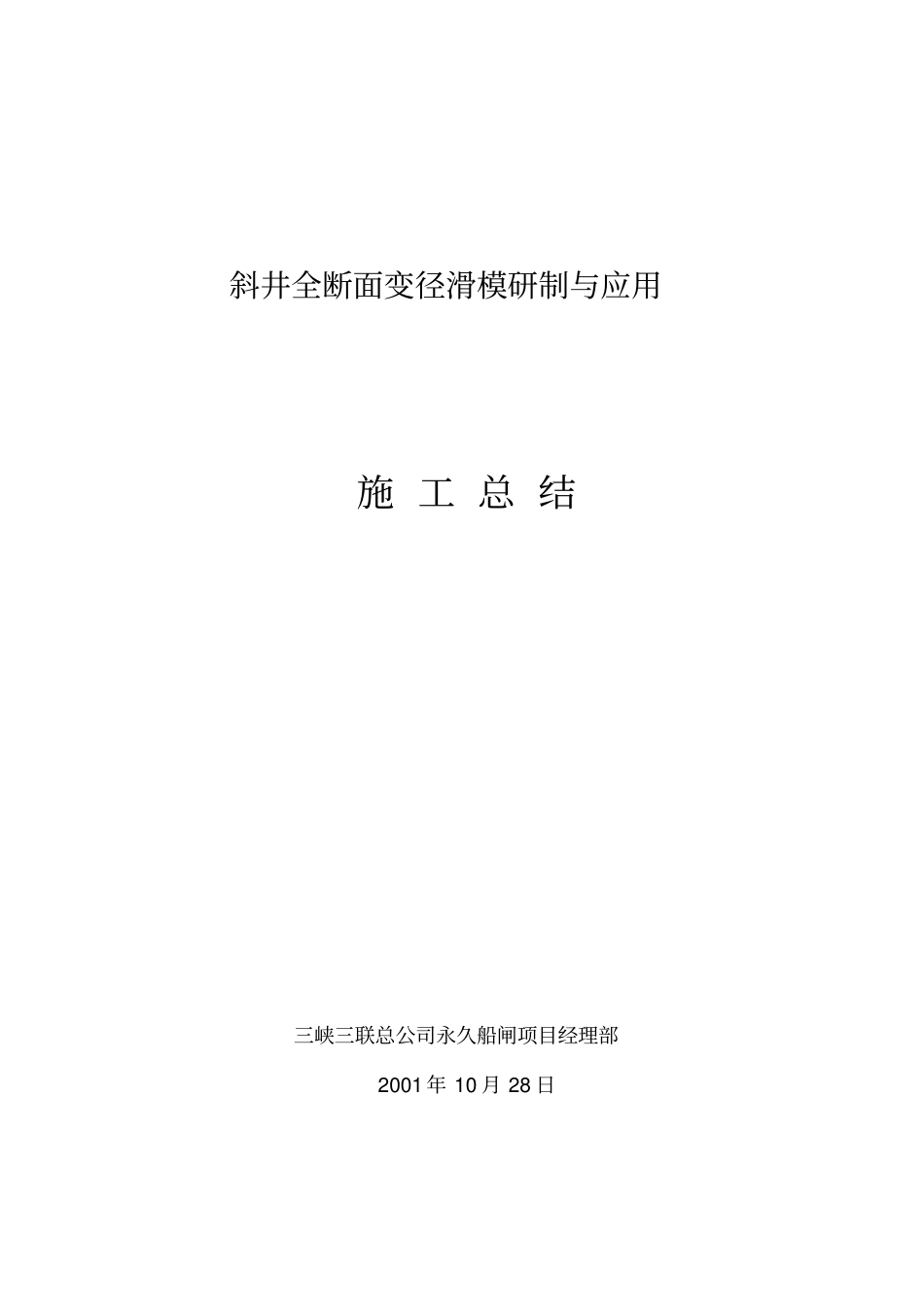

斜井全断面变径滑模研制与应用施 工 总 结三峡三联总公司永久船闸项目经理部2001 年 10 月 28 日审批：周宇审定：刘光校核：李毅编制：钱兴喜一、概述三峡工程永久船闸为南北双线五级船闸，地下输水系统呈南、中、北三条线布置，共有斜井 12 条（衬砌后为 16 条，中隔墩衬砌后一分为二） 。除二级斜井长为 21.9m ，断面高由 5.5m 渐变至 6.7m，底板及边顶倾角分别为54.5 ° 及 57.6 °外，三 ~五级斜井均为长35.2m ，断面高由 5m 渐变至 5.4m ，底板及边顶倾角分别为 56.9 ° 及 57.5 ° ；顶拱半径均为 R2.5m ，底板宽均为 5.0m ，由两个半径 R0.5m的圆弧与直段连接而成。南北坡斜井设计砼厚度为0.6m ；中隔墩斜井底板、两边墙设计砼厚度为 1.0m ，中隔墙砼厚为 1.5m ，正顶拱最大砼厚为1.2m 。砼设计标号为 R90300# 。附图 1 为三 ~五级为南北坡斜井体型断面示意图。附图1 斜井断面结构图50002500～2900R50006006003520057.5°56.9°500永久船闸地下输水系统工程斜井具有数量多、长度短、体型复杂、钢筋粗而密集、砼表面质量要求高，尤其是斜井上大下小、边墙高度逐渐变化等特点，使斜井成为一个变截面的斜井，给混凝土施工带来了极大的困难，致使斜井工期一度严重滞后，成为控制整个地下输水系统工期的关键线路。二、方案构思与选择（1）在二级斜井施工中采用了底拱滑模，边顶拱搭满堂架并拼定型小钢模的方法。由于在边顶拱施工中整条斜井搭满堂脚手架及拼装小钢模，既费工、费时、重量重、成本高；同时给模板安装拆除，钢筋运输、安装及调校都带来极大的困难和安全隐患；且施工后，砼表面有错台、麻面，平整度差。模板安装、拆除占据了很大部分的时间，造成工期太长。（2）三～五级南坡及中隔墩斜井采用底拱、边顶二次滑模施工。虽然利于钢筋运输、绑扎，施工简便安全，砼表面质量较好，成本较低；但工序重复，特别是增加了对施工缝面的处理、边顶滑模轨道埋件的埋设及处理，施工周期亦较长；同时滑模牵引采用手拉葫芦，牵引较费力、费工。（3）根据三联总公司责任方水电十四局在广州抽水蓄能电站、浙江天荒坪抽水蓄能电站等斜井全断面滑模使用的经验，并结合三峡斜井施工的情况，新研制的斜井全断面变径滑模，主要由模板、针梁、锁定装置、轨道装置及牵引系统等组成。中梁采用卷扬机牵引，模板采用钢铰线液压爬升器牵引。模板分为底模和顶模，在施工过程中，模板沿中梁滑升形成自动变径，...
