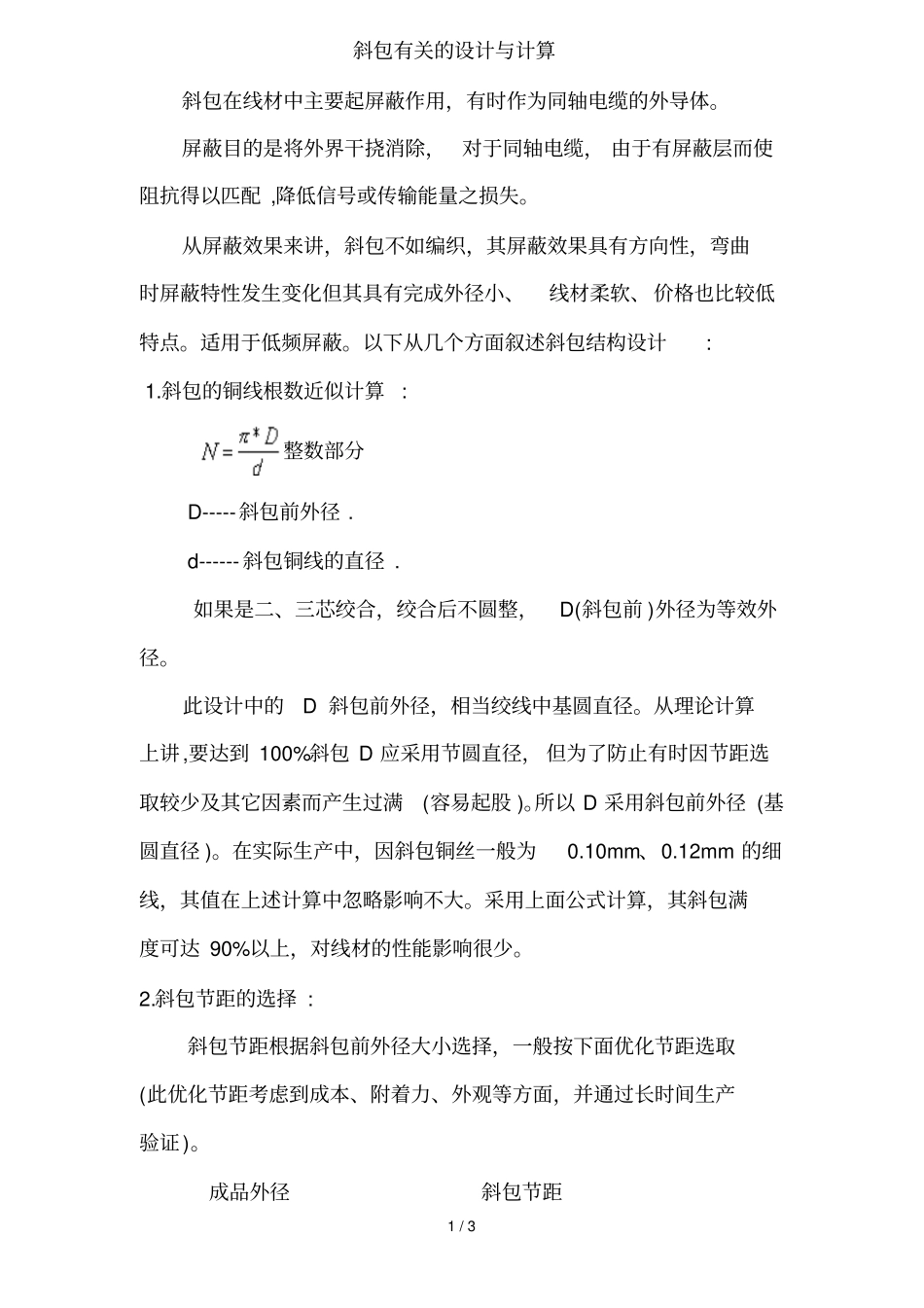

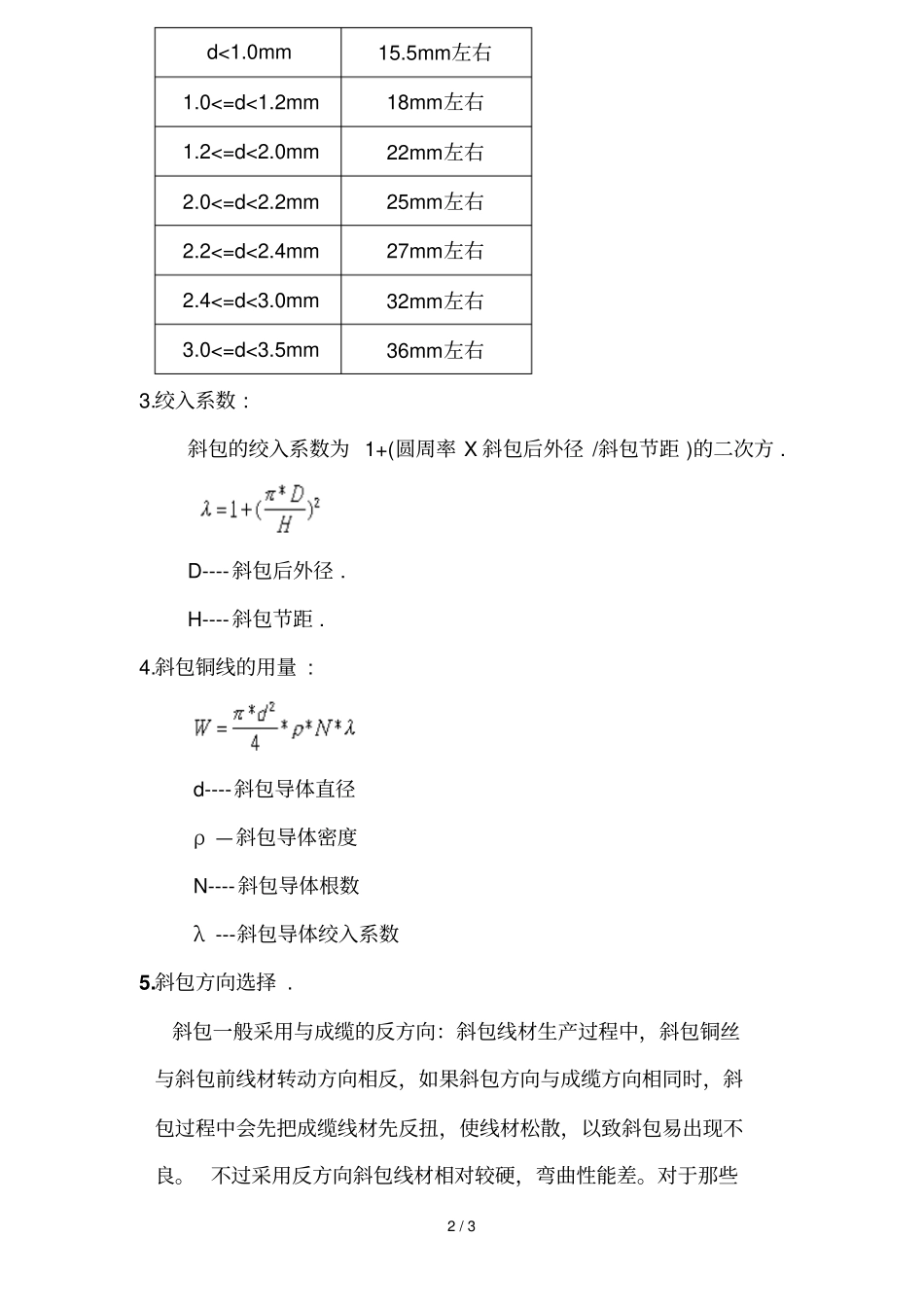

1 / 3 斜包有关的设计与计算斜包在线材中主要起屏蔽作用，有时作为同轴电缆的外导体。屏蔽目的是将外界干挠消除，对于同轴电缆， 由于有屏蔽层而使阻抗得以匹配 ,降低信号或传输能量之损失。从屏蔽效果来讲，斜包不如编织，其屏蔽效果具有方向性，弯曲时屏蔽特性发生变化但其具有完成外径小、线材柔软、价格也比较低特点。适用于低频屏蔽。以下从几个方面叙述斜包结构设计: 1.斜包的铜线根数近似计算: 整数部分D-----斜包前外径 . d------ 斜包铜线的直径 . 如果是二、三芯绞合，绞合后不圆整，D(斜包前 )外径为等效外径。此设计中的D 斜包前外径，相当绞线中基圆直径。从理论计算上讲,要达到 100%斜包 D 应采用节圆直径， 但为了防止有时因节距选取较少及其它因素而产生过满(容易起股 )。所以 D 采用斜包前外径 (基圆直径 )。在实际生产中，因斜包铜丝一般为0.10mm、0.12mm 的细线，其值在上述计算中忽略影响不大。采用上面公式计算，其斜包满度可达 90%以上，对线材的性能影响很少。2.斜包节距的选择 : 斜包节距根据斜包前外径大小选择，一般按下面优化节距选取(此优化节距考虑到成本、附着力、外观等方面，并通过长时间生产验证)。成品外径斜包节距2 / 3 d<1.0mm 15.5mm左右1.0<=d<1.2mm 18mm左右1.2<=d<2.0mm 22mm左右2.0<=d<2.2mm 25mm左右2.2<=d<2.4mm 27mm左右2.4<=d<3.0mm 32mm左右3.0<=d<3.5mm 36mm左右3.绞入系数 : 斜包的绞入系数为 1+(圆周率 X 斜包后外径 /斜包节距 )的二次方 . D----斜包后外径 . H----斜包节距 . 4.斜包铜线的用量 : d----斜包导体直径ρ —斜包导体密度N----斜包导体根数λ ---斜包导体绞入系数5.斜包方向选择 . 斜包一般采用与成缆的反方向：斜包线材生产过程中，斜包铜丝与斜包前线材转动方向相反，如果斜包方向与成缆方向相同时，斜包过程中会先把成缆线材先反扭，使线材松散，以致斜包易出现不良。 不过采用反方向斜包线材相对较硬，弯曲性能差。对于那些
