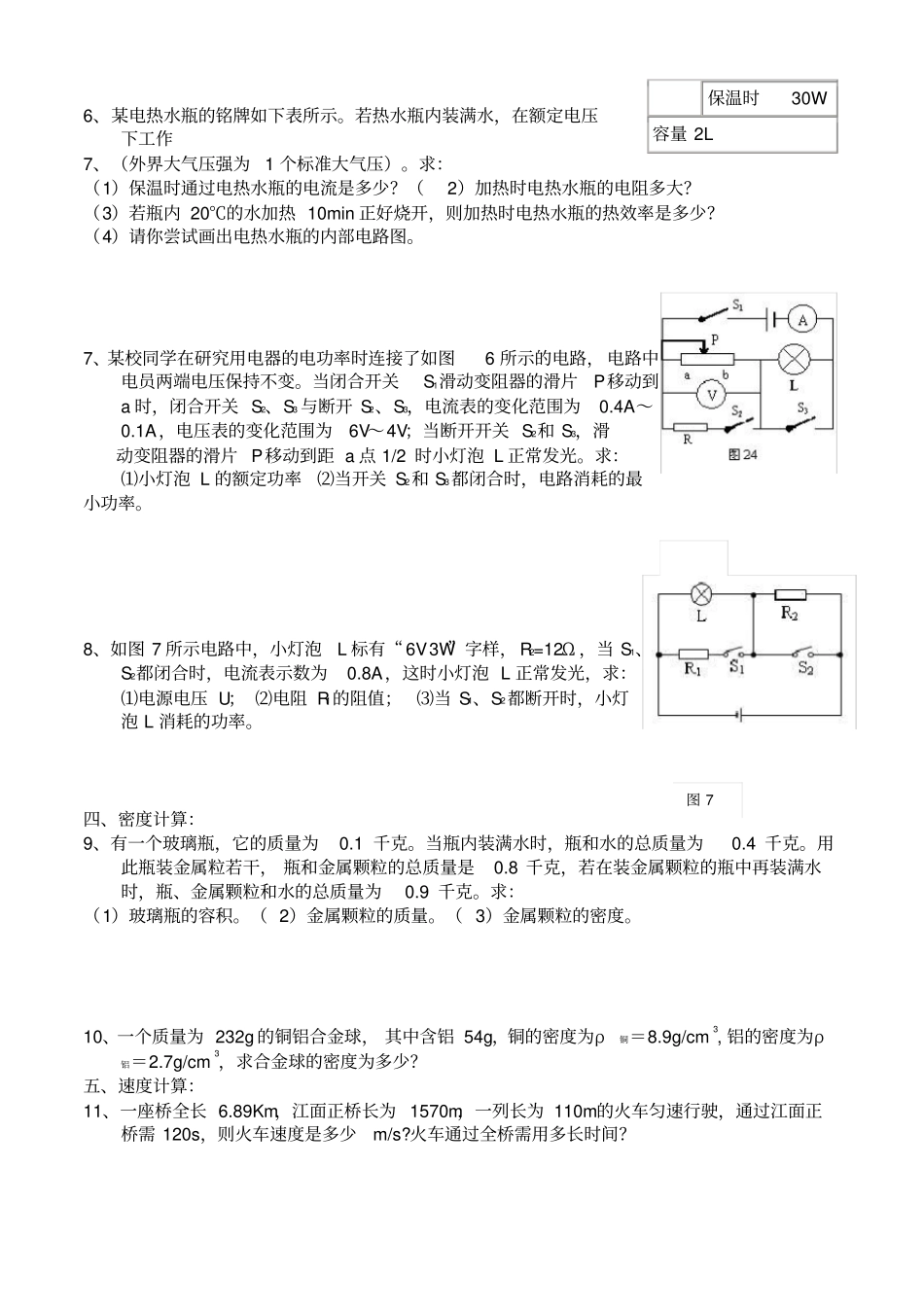

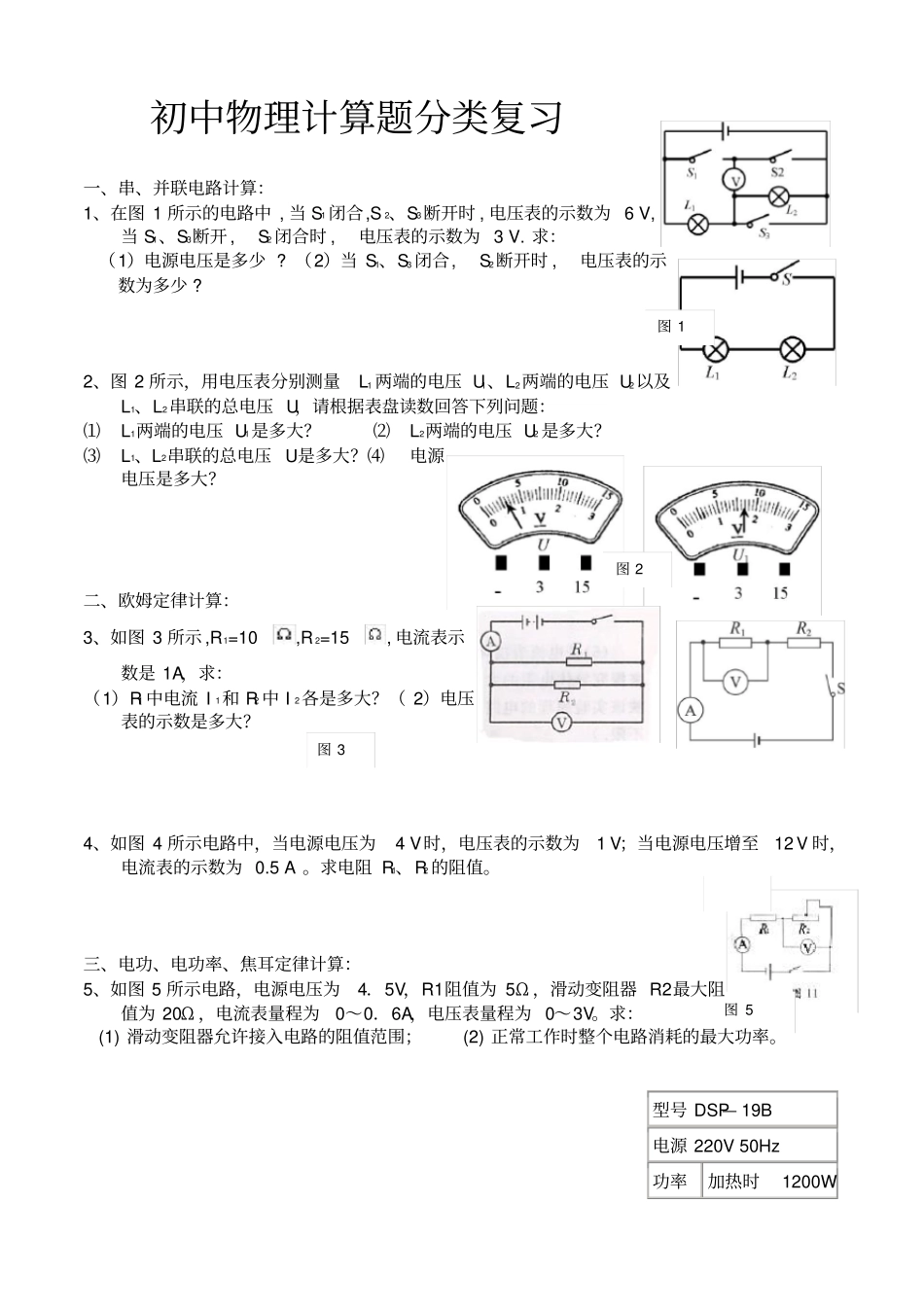

初中物理计算题分类复习一、串、并联电路计算：1、在图 1 所示的电路中 , 当 S1 闭合,S 2、S3断开时 , 电压表的示数为 6 V,当 S1、S3断开 , S2 闭合时 , 电压表的示数为 3 V. 求：（1）电源电压是多少 ? （2）当 S1、S3 闭合, S2断开时 , 电压表的示数为多少 ?2、图 2 所示，用电压表分别测量L1 两端的电压 U1、L2两端的电压 U2以及L1、L2串联的总电压 U，请根据表盘读数回答下列问题：⑴L1两端的电压 U1是多大？⑵L2两端的电压 U2 是多大？⑶L1、L2串联的总电压 U是多大？⑷电源电压是多大？二、欧姆定律计算：3、如图 3 所示 ,R1=10 ,R 2=15 , 电流表示数是 1A，求：（1）R1 中电流 I 1和 R2 中 I 2各是多大？（ 2）电压表的示数是多大？4、如图 4 所示电路中，当电源电压为4 V时，电压表的示数为1 V；当电源电压增至12 V 时，电流表的示数为 0.5 A 。求电阻 R1、R2 的阻值。三、电功、电功率、焦耳定律计算：5、如图 5 所示电路，电源电压为4．5V，R1阻值为 5Ω ，滑动变阻器 R2最大阻值为 20Ω ，电流表量程为0～0．6A，电压表量程为 0～3V。求：(1) 滑动变阻器允许接入电路的阻值范围；(2) 正常工作时整个电路消耗的最大功率。型号 DSP— 19B电源 220V 50Hz功率加热时1200W图 1 图 2 图 3 图 5 6、某电热水瓶的铭牌如下表所示。若热水瓶内装满水，在额定电压下工作7、（外界大气压强为1 个标准大气压）。求：（1）保温时通过电热水瓶的电流是多少？（2）加热时电热水瓶的电阻多大？（3）若瓶内 20℃的水加热 10min 正好烧开，则加热时电热水瓶的热效率是多少？（4）请你尝试画出电热水瓶的内部电路图。7、某校同学在研究用电器的电功率时连接了如图6 所示的电路， 电路中电员两端电压保持不变。当闭合开关S1滑动变阻器的滑片P移动到a 时，闭合开关 S2、S3 与断开 S2、S3，电流表的变化范围为0.4A～0.1A，电压表的变化范围为6V～4V；当断开开关 S2和 S3，滑动变阻器的滑片 P移动到距 a 点 1/2 时小灯泡 L 正常发光。求：⑴小灯泡 L 的额定功率⑵当开关 S2和 S3都闭合时，电路消耗的最小功率。8、如图 7 所示电路中，小灯泡L 标有“ 6V 3W”字样， R2=12Ω ，当 S1、S2都闭合时，电流表示数为0.8A，这时小灯泡 L 正常发光，求：⑴电源电压 U； ⑵电阻 R1的阻值；⑶当 S1、S2都断开时，小灯泡 L 消耗的功率。四...
