新华大厦13层夹层钢结构施工方案钢结构夹层施工方案-凯利恒VIP免费

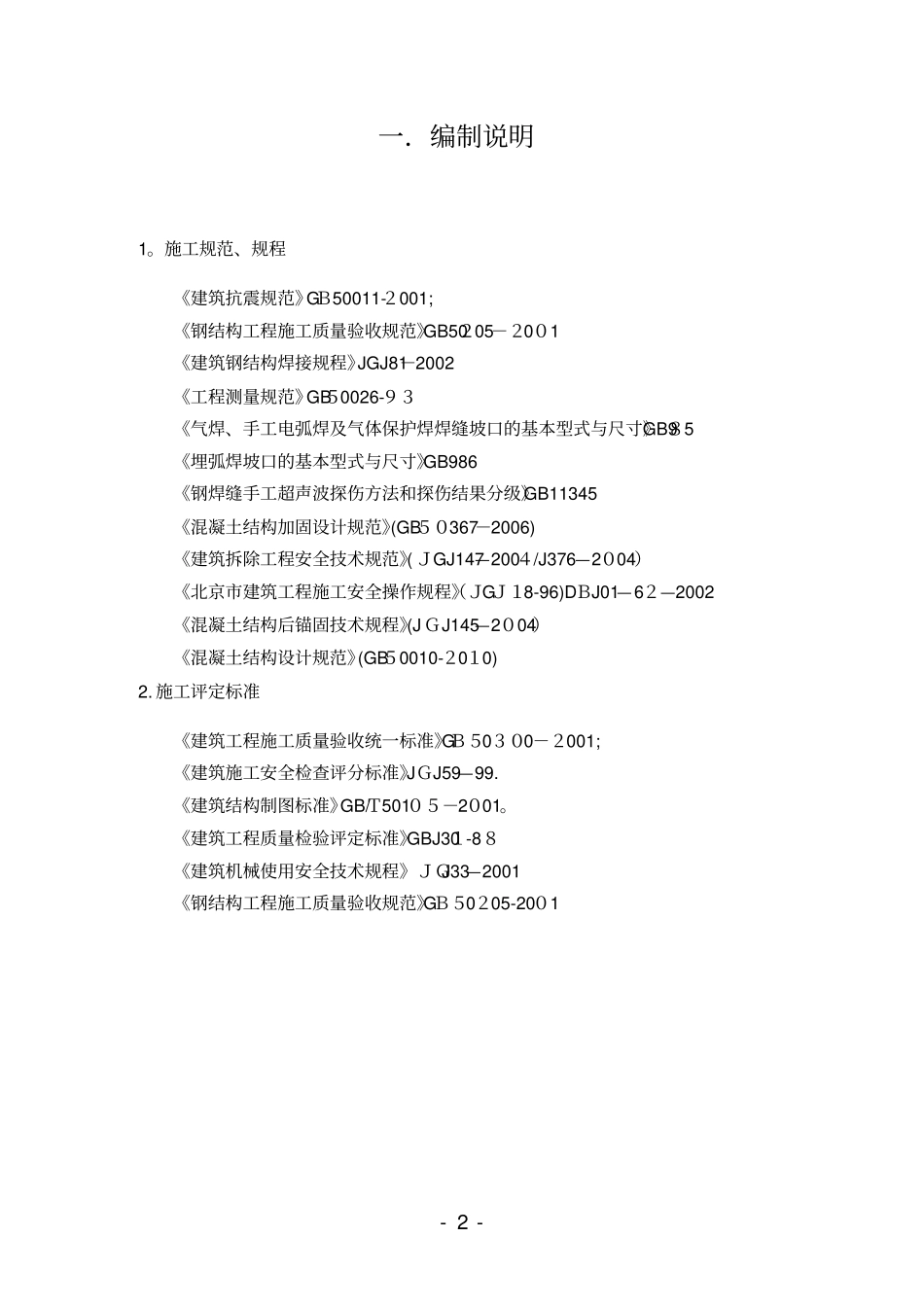

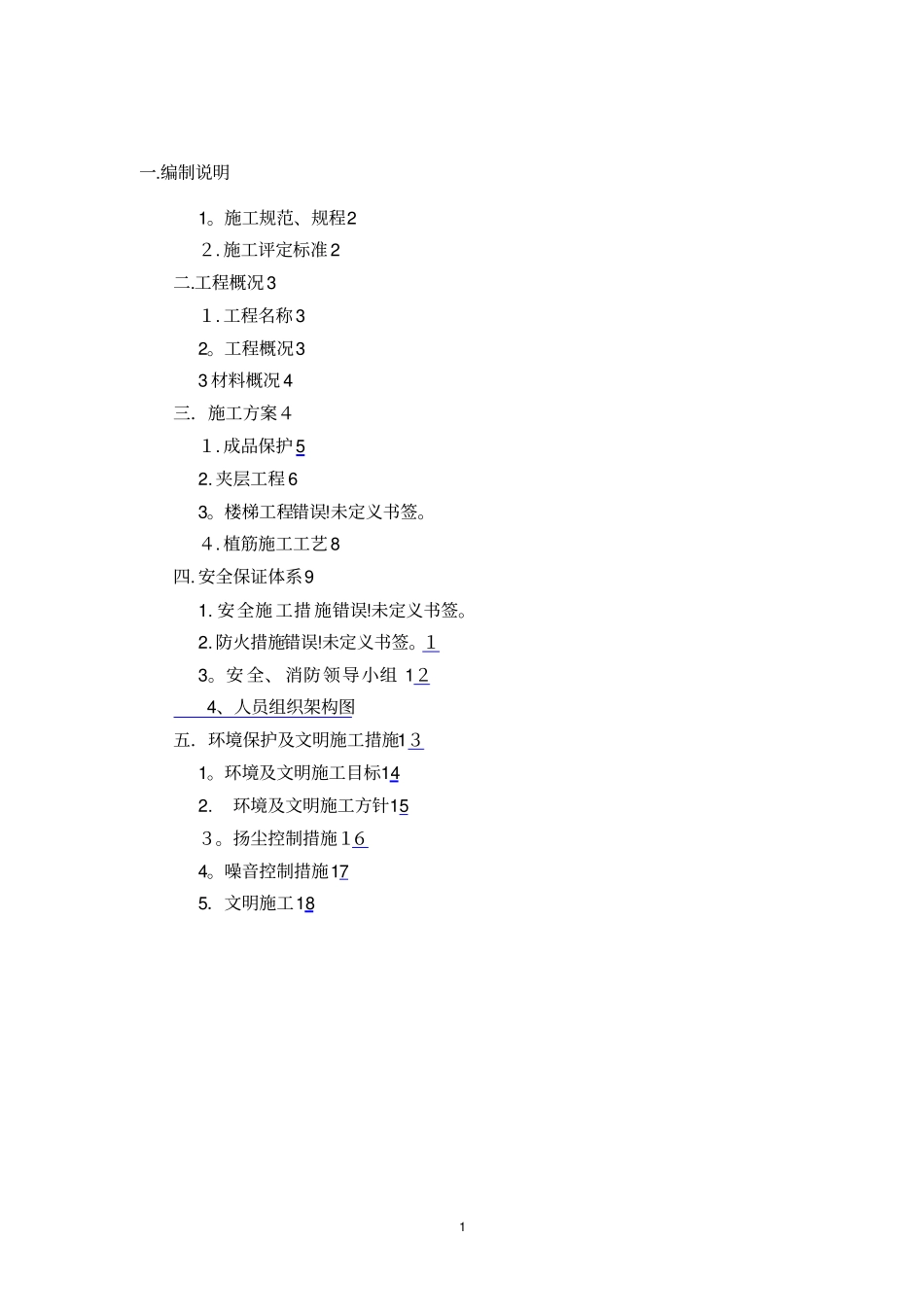

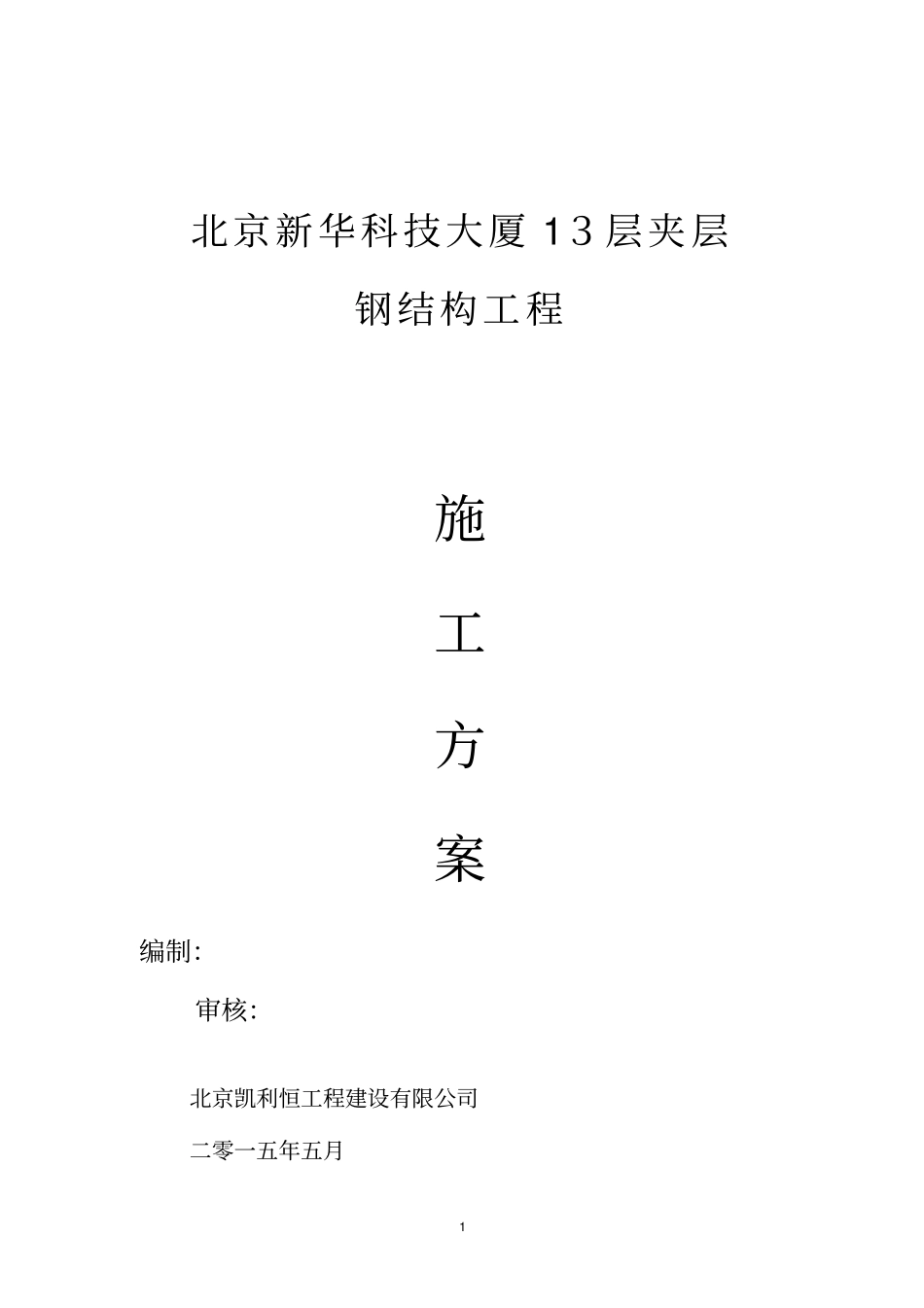

1 北京新华科技大厦 1３层夹 层钢结构工 程施工方案编制：审核：北京凯利恒工程建设有限公司二零一五年五月1 一.编制说明1。施工规范、规程2２. 施工评定标准 2二.工程概况 3１. 工程名称 32。工程概况33 材料概况 4三．施工方案４１. 成品保护 52. 夹层工程 63。楼梯工程错误!未定义书签。４. 植筋施工工艺 8四. 安全保证体系91. 安全施 工措 施错误!未定义书签。2. 防火措施错误!未定义书签。１3。安 全、 消防领导小组 1２4、人员组织架构图五．环境保护及文明施工措施1３1。环境及文明施工目标142.环境及文明施工方针15３。扬尘控制措施１６4。噪音控制措施17 5．文明施工18- 2 -一．编制说明1。施工规范、规程《建筑抗震规范》GＢ50011-２001; 《钢结构工程施工质量验收规范》GB50２05－２0０1 《建筑钢结构焊接规程》JGJ81－2002 《工程测量规范》GB５0026-９３《气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸》GB9８5 《埋弧焊坡口的基本型式与尺寸》GB986 《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345 《混凝土结构加固设计规范》(GB５０367－2006) 《建筑拆除工程安全技术规范》( ＪGJ147—200４/J376—2０04）《北京市建筑工程施工安全操作规程》（ＪGＪ１8-96)DＢJ01—6２—2002 《混凝土结构后锚固技术规程》(JＧJ145—2０04）《混凝土结构设计规范》(GB５0010-２0１0) 2. 施工评定标准《建筑工程施工质量验收统一标准》GＢ５0３０0－２001; 《建筑施工安全检查评分标准》JＧJ59—99. 《建筑结构制图标准》GB/Ｔ501０５－2０01。《建筑工程质量检验评定标准》GBJ30１-8８《建筑机械使用安全技术规程》ＪＧJ33—2001 《钢结构工程施工质量验收规范》GＢ５0２05-20０1 - 3 -二．工程概况１．工程名称北京新华科技大厦１3 层夹层钢结构工程2。工程概况本工程为新华科技大厦１３层夹层钢结构工程, 结构形式为框架结构, 根据业主对使用功能的要求，夹层砼楼面顶标高２8２0ｍm，新增一层钢结构夹层和二处钢梯；夹层钢结构主钢梁与原有钢筋混凝土梁、柱侧面预埋件连接, 钢梁上设置 0。８mｍ楼承板, 最后再浇筑 12０mm厚混凝土如图所示：3、材料概况钢材: 本工程所用钢材主梁材质为Q3４５, 次梁( ＢL)材质为Q23５, 对应连接板的材质和钢梁相同。钢材的抗拉强度实测值与屈服强度实测值的比值应不小于1．２. 楼承板为０. ８ｍm压型钢板, 安装时要用剪力栓钉固定在...
