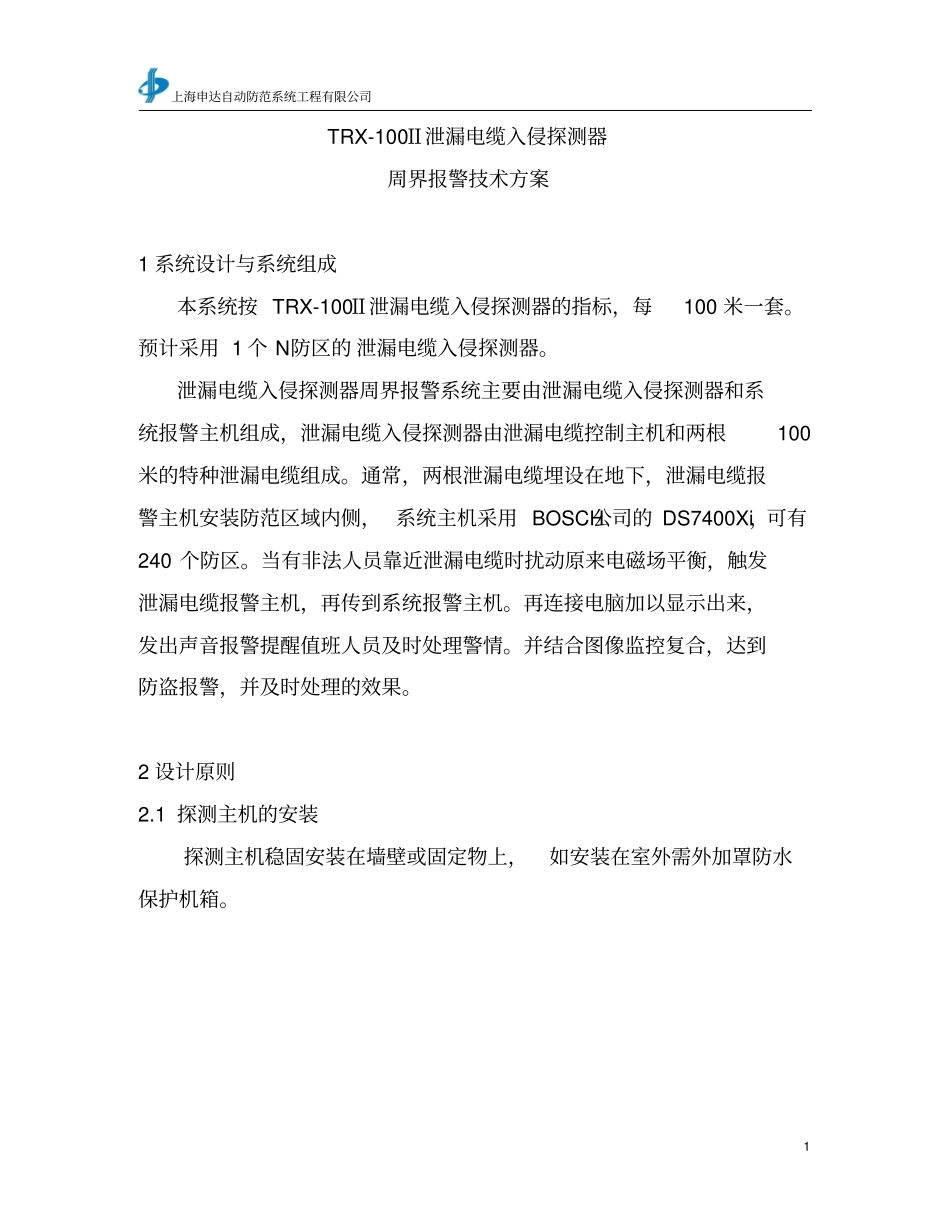

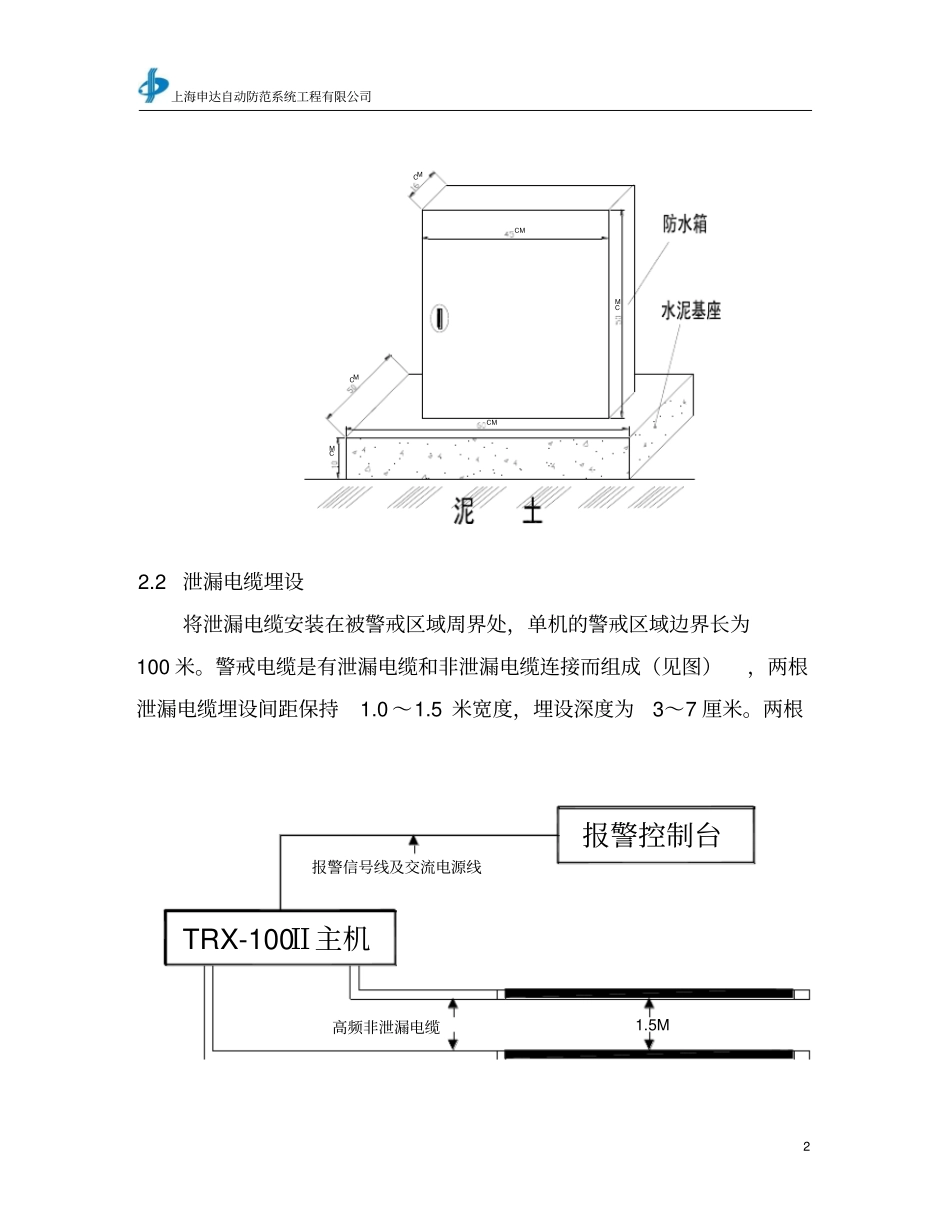

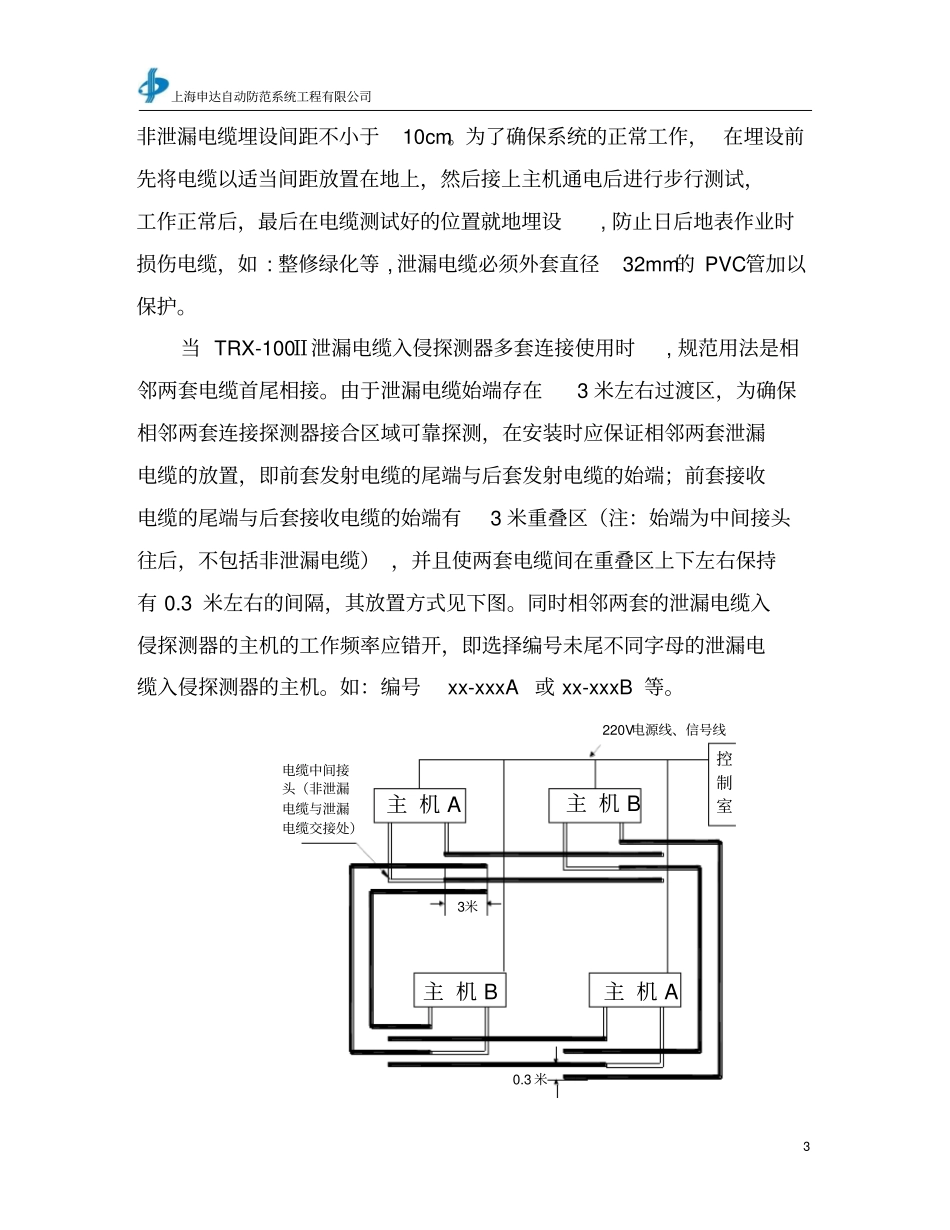

上海申达自动防范系统工程有限公司1 TRX-100Ⅱ泄漏电缆入侵探测器周界报警技术方案1 系统设计与系统组成本系统按 TRX-100Ⅱ泄漏电缆入侵探测器的指标,每100 米一套。预计采用 1 个 N防区的 泄漏电缆入侵探测器。泄漏电缆入侵探测器周界报警系统主要由泄漏电缆入侵探测器和系统报警主机组成,泄漏电缆入侵探测器由泄漏电缆控制主机和两根100米的特种泄漏电缆组成。通常,两根泄漏电缆埋设在地下,泄漏电缆报警主机安装防范区域内侧, 系统主机采用 BOSCH公司的 DS7400Xi,可有240 个防区。当有非法人员靠近泄漏电缆时扰动原来电磁场平衡,触发泄漏电缆报警主机,再传到系统报警主机。再连接电脑加以显示出来,发出声音报警提醒值班人员及时处理警情。并结合图像监控复合,达到防盗报警,并及时处理的效果。2 设计原则2.1 探测主机的安装探测主机稳固安装在墙壁或固定物上,如安装在室外需外加罩防水保护机箱。上海申达自动防范系统工程有限公司2 CMCMCMCMCMCM2.2 泄漏电缆埋设将泄漏电缆安装在被警戒区域周界处,单机的警戒区域边界长为100 米。警戒电缆是有泄漏电缆和非泄漏电缆连接而组成(见图),两根泄漏电缆埋设间距保持1.0 ~1.5 米宽度,埋设深度为3~7 厘米。两根报警控制台TRX-100Ⅱ主机高频非泄漏电缆报警信号线及交流电源线1.5M上海申达自动防范系统工程有限公司3 非泄漏电缆埋设间距不小于10cm。为了确保系统的正常工作, 在埋设前先将电缆以适当间距放置在地上,然后接上主机通电后进行步行测试,工作正常后,最后在电缆测试好的位置就地埋设, 防止日后地表作业时损伤电缆,如 : 整修绿化等 , 泄漏电缆必须外套直径32mm的 PVC管加以保护。当 TRX-100Ⅱ泄漏电缆入侵探测器多套连接使用时, 规范用法是相邻两套电缆首尾相接。由于泄漏电缆始端存在3 米左右过渡区,为确保相邻两套连接探测器接合区域可靠探测,在安装时应保证相邻两套泄漏电缆的放置,即前套发射电缆的尾端与后套发射电缆的始端;前套接收电缆的尾端与后套接收电缆的始端有3 米重叠区(注:始端为中间接头往后,不包括非泄漏电缆) ,并且使两套电缆间在重叠区上下左右保持有 0.3 米左右的间隔,其放置方式见下图。同时相邻两套的泄漏电缆入侵探测器的主机的工作频率应错开,即选择编号未尾不同字母的泄漏电缆入侵探测器的主机。如:编号 xx-xxxA 或 xx-xxxB 等。控制室220V电源线、信号线0.3 米3米主 机 A主 机 B主 机 B...
