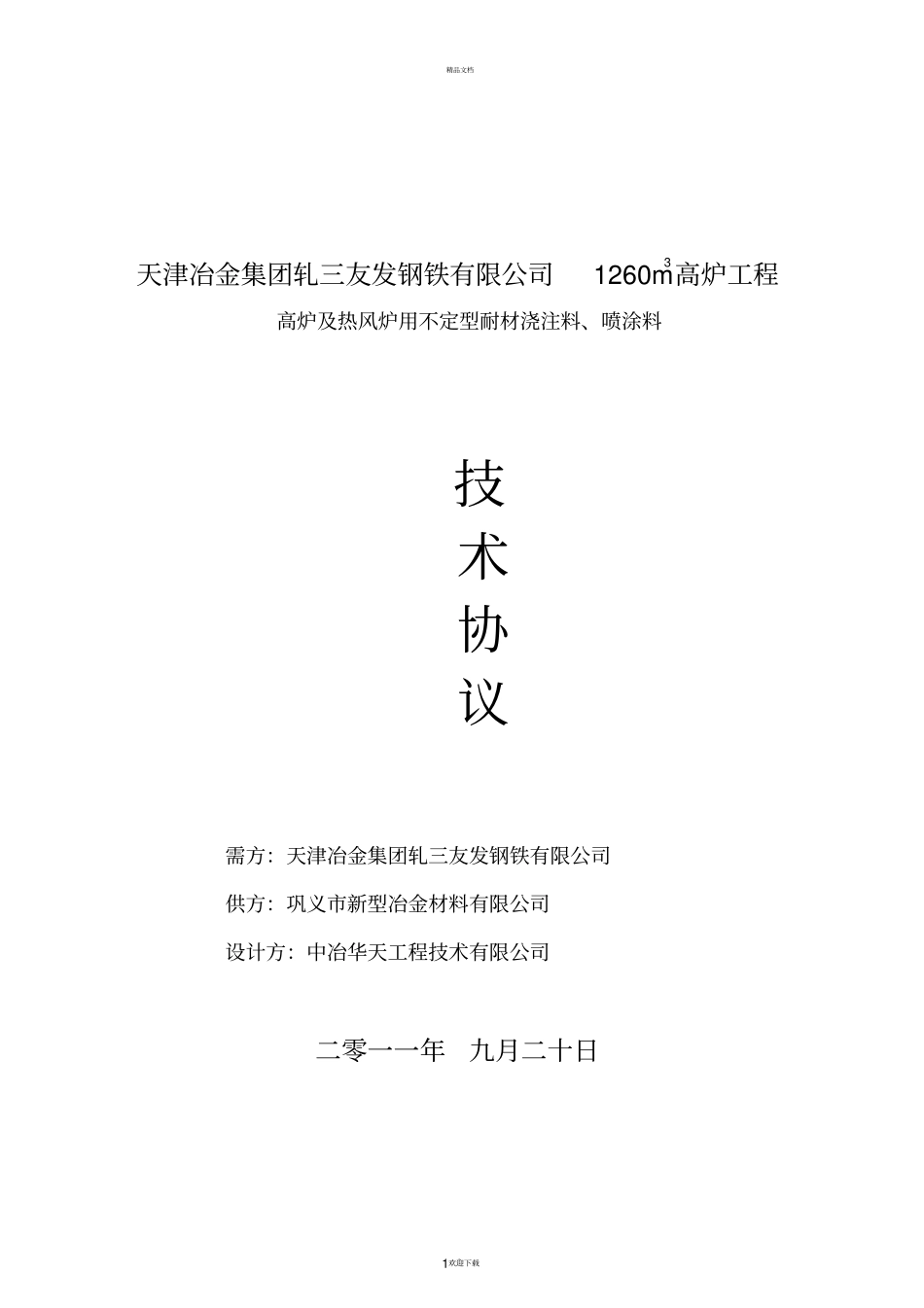

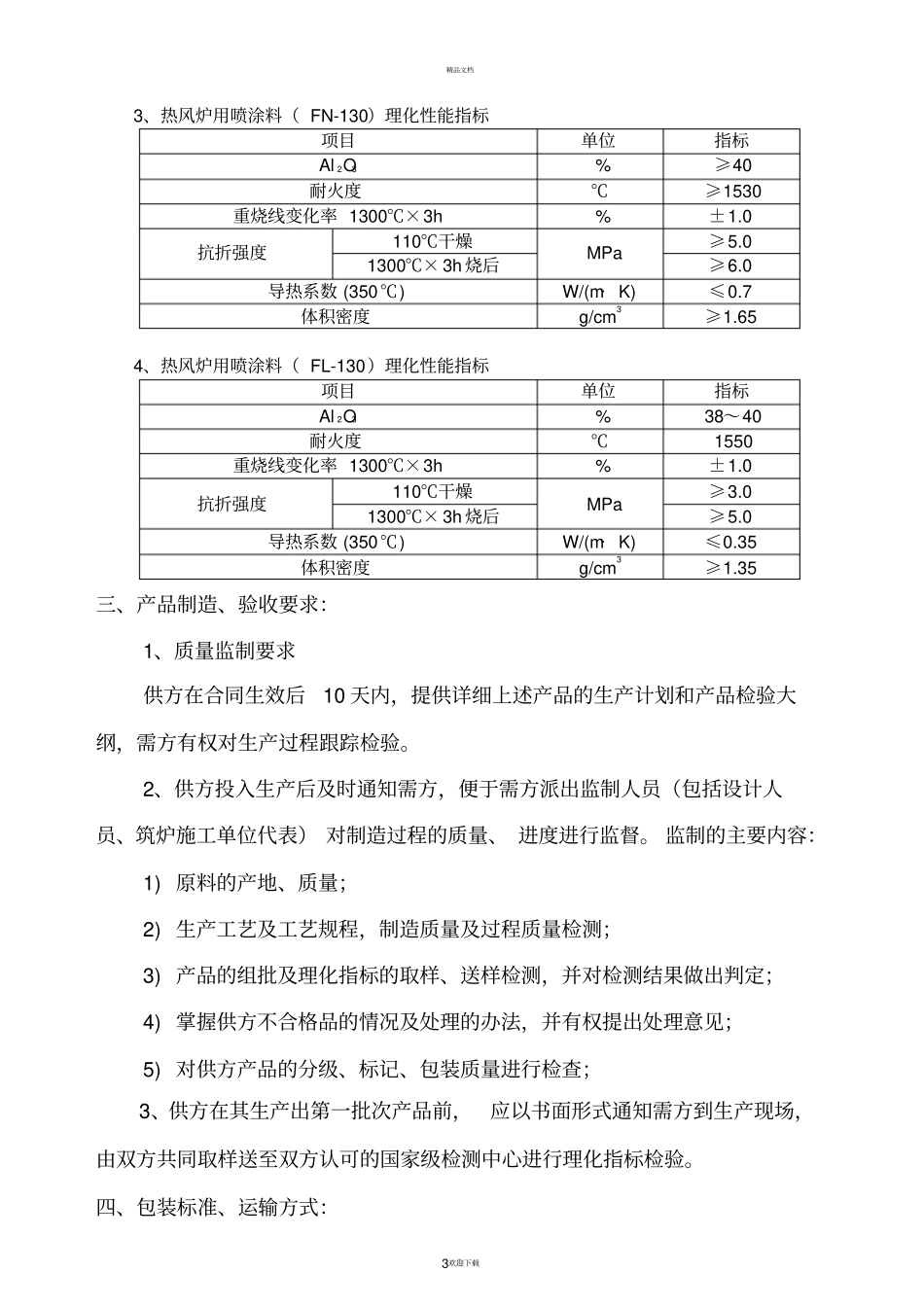

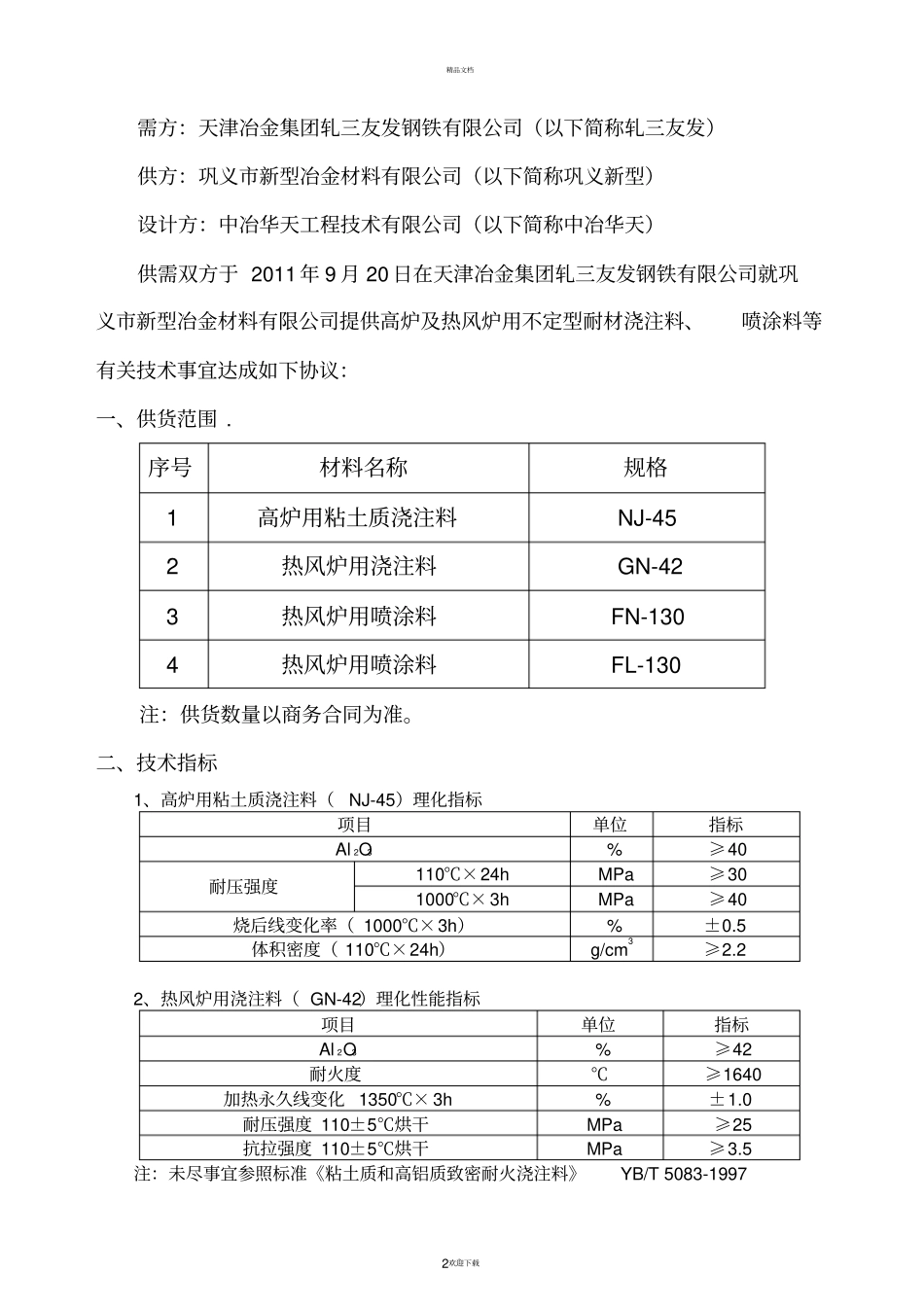

精品文档。1欢迎下载天津冶金集团轧三友发钢铁有限公司1260m3高炉工程高炉及热风炉用不定型耐材浇注料、喷涂料技术协议需方:天津冶金集团轧三友发钢铁有限公司供方:巩义市新型冶金材料有限公司设计方:中冶华天工程技术有限公司二零一一年九月二十日精品文档。2欢迎下载需方:天津冶金集团轧三友发钢铁有限公司(以下简称轧三友发)供方:巩义市新型冶金材料有限公司(以下简称巩义新型)设计方:中冶华天工程技术有限公司(以下简称中冶华天)供需双方于 2011 年 9 月 20 日在天津冶金集团轧三友发钢铁有限公司就巩义市新型冶金材料有限公司提供高炉及热风炉用不定型耐材浇注料、喷涂料等有关技术事宜达成如下协议:一、供货范围 . 序号材料名称规格1 高炉用粘土质浇注料NJ-45 2 热风炉用浇注料GN-42 3 热风炉用喷涂料FN-130 4 热风炉用喷涂料FL-130 注:供货数量以商务合同为准。二、技术指标1、高炉用粘土质浇注料(NJ-45)理化指标项目单位指标Al 2O3% ≥40 耐压强度110℃×24h MPa ≥30 1000℃× 3h MPa ≥40 烧后线变化率( 1000℃×3h)% ±0.5 体积密度( 110℃×24h)g/cm3≥2.2 2、热风炉用浇注料( GN-42)理化性能指标项目单位指标Al 2O3% ≥42 耐火度℃≥1640 加热永久线变化 1350℃× 3h % ±1.0 耐压强度 110±5℃烘干MPa ≥25 抗拉强度 110±5℃烘干MPa ≥3.5 注:未尽事宜参照标准《粘土质和高铝质致密耐火浇注料》YB/T 5083-1997 精品文档。3欢迎下载3、热风炉用喷涂料( FN-130)理化性能指标项目单位指标Al 2O3% ≥40 耐火度℃≥1530 重烧线变化率 1300℃×3h % ±1.0 抗折强度110℃干燥MPa ≥5.0 1300℃× 3h 烧后≥6.0 导热系数 (350℃) W/(m· K) ≤0.7 体积密度g/cm3≥1.65 4、热风炉用喷涂料( FL-130)理化性能指标项目单位指标Al 2O3% 38~40 耐火度℃1550 重烧线变化率 1300℃×3h % ±1.0 抗折强度110℃干燥MPa ≥3.0 1300℃× 3h 烧后≥5.0 导热系数 (350℃) W/(m· K) ≤0.35 体积密度g/cm3≥1.35 三、产品制造、验收要求:1、质量监制要求供方在合同生效后10 天内,提供详细上述产品的生产计划和产品检验大纲,需方有权对生产过程跟踪检验。2、供方投入生产后及时通知需方,便于需方派出监制人员(包括设计人员、筑炉施工单位代表) 对制造过程的质量、 进度进行监督。 监制的主要内容:1) 原料的产地、质量;2...
