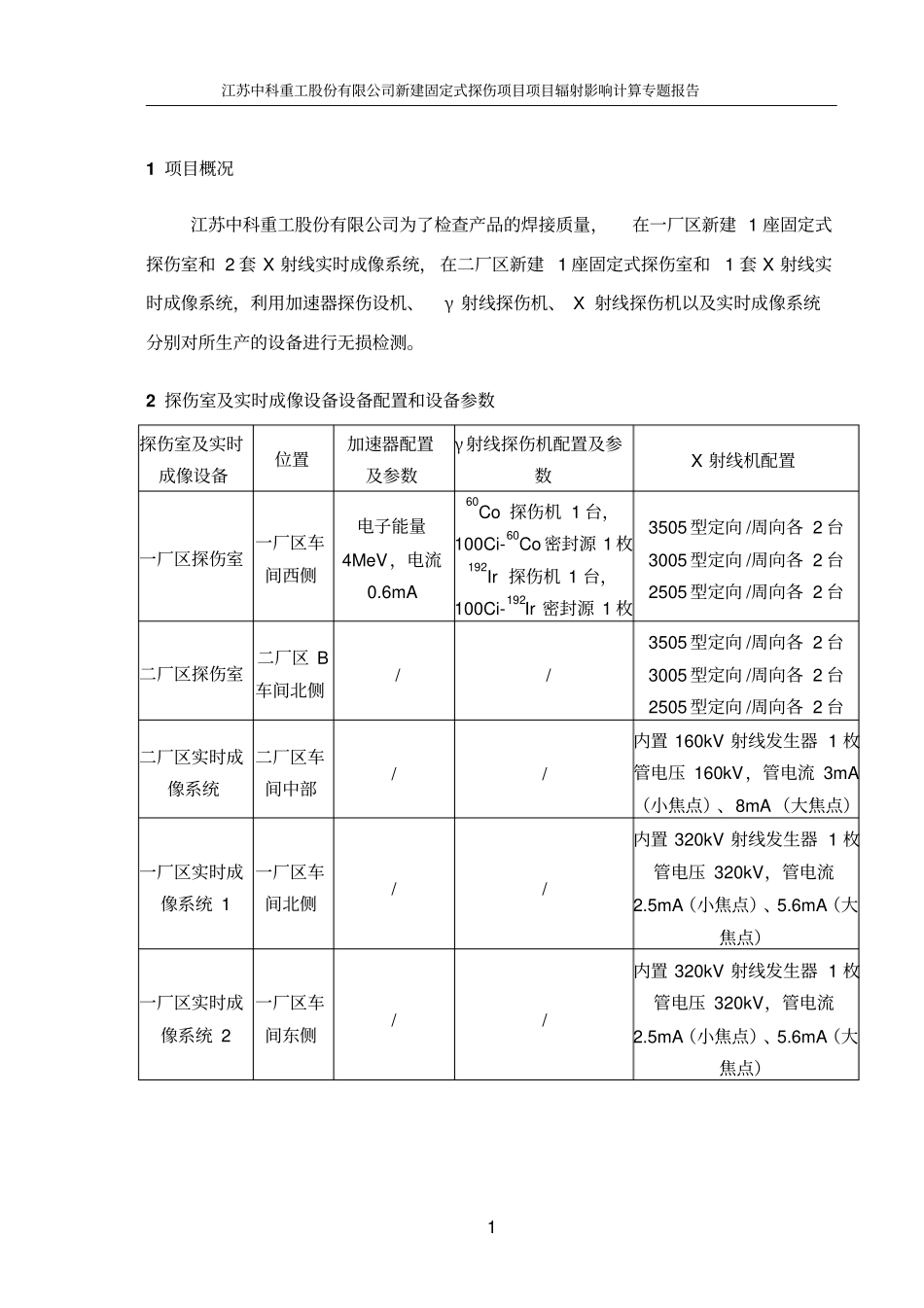

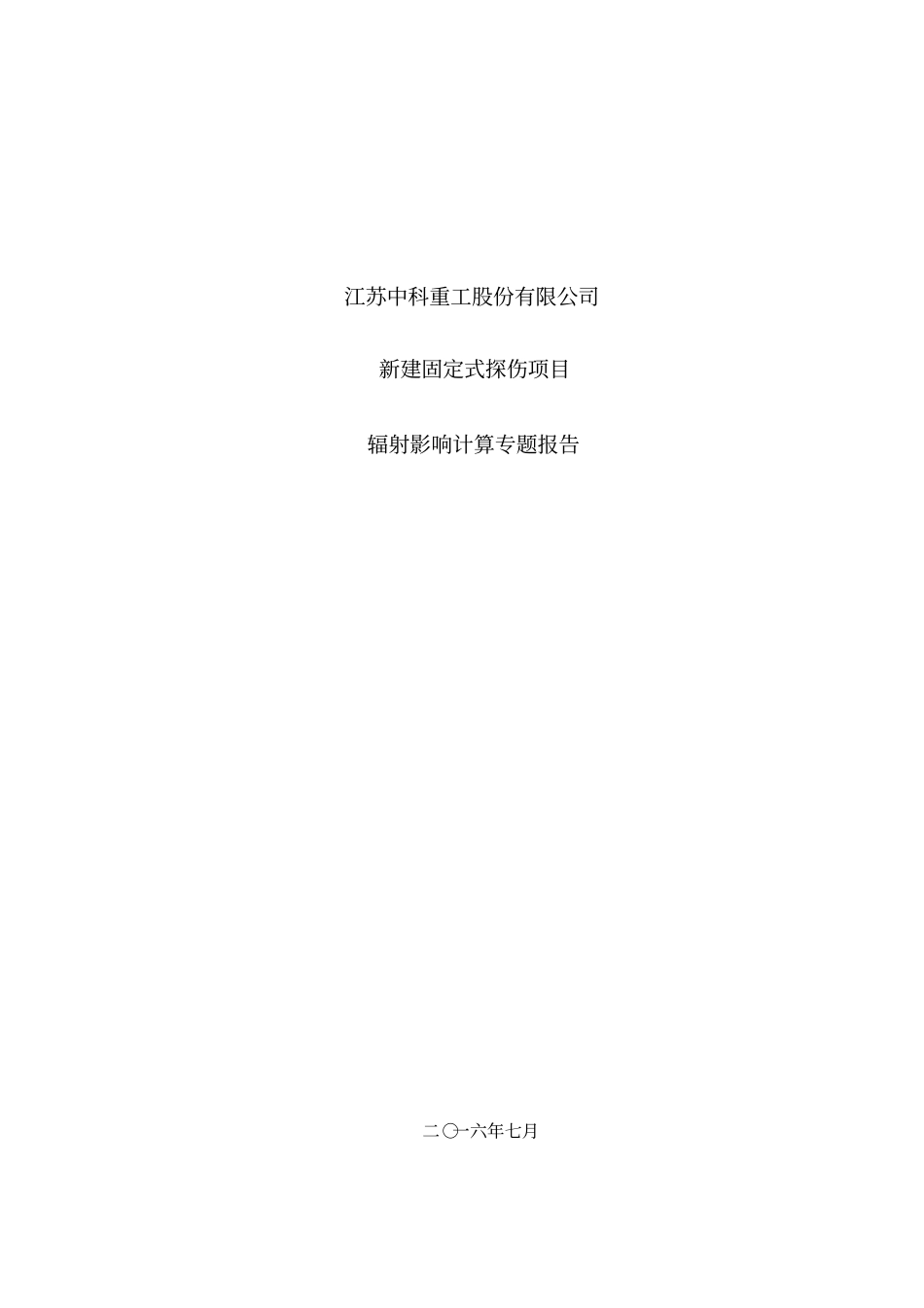

江苏中科重工股份有限公司新建固定式探伤项目辐射影响计算专题报告二○一六年七月江苏中科重工股份有限公司新建固定式探伤项目项目辐射影响计算专题报告1 1 项目概况江苏中科重工股份有限公司为了检查产品的焊接质量，在一厂区新建 1 座固定式探伤室和 2 套 X 射线实时成像系统， 在二厂区新建 1 座固定式探伤室和1 套 X 射线实时成像系统，利用加速器探伤设机、γ 射线探伤机、 X 射线探伤机以及实时成像系统分别对所生产的设备进行无损检测。2 探伤室及实时成像设备设备配置和设备参数探伤室及实时成像设备位置加速器配置及参数γ射线探伤机配置及参数X 射线机配置一厂区探伤室一厂区车间西侧电子能量4MeV，电流0.6mA 60Co 探伤机 1 台，100Ci-60Co 密封源 1 枚192Ir 探伤机 1 台，100Ci-192Ir 密封源 1 枚3505 型定向 /周向各 2 台3005 型定向 /周向各 2 台2505 型定向 /周向各 2 台二厂区探伤室二厂区 B车间北侧/ / 3505 型定向 /周向各 2 台3005 型定向 /周向各 2 台2505 型定向 /周向各 2 台二厂区实时成像系统二厂区车间中部/ / 内置 160kV 射线发生器 1 枚管电压 160kV，管电流 3mA（小焦点）、8mA（大焦点）一厂区实时成像系统 1 一厂区车间北侧/ / 内置 320kV 射线发生器 1 枚管电压 320kV，管电流2.5mA（小焦点）、5.6mA（大焦点）一厂区实时成像系统 2 一厂区车间东侧/ / 内置 320kV 射线发生器 1 枚管电压 320kV，管电流2.5mA（小焦点）、5.6mA（大焦点）江苏中科重工股份有限公司新建固定式探伤项目项目辐射影响计算专题报告2 3 放射性源项分析探伤设备放射性源强探伤设备放射性源项4MeV 加速器主射线方向 1m 处 X 射线剂量率为 3×108μ Gy/h，其他方向 3×105μ Gy/hγ 射线探伤100Ci- 60Co：1m 处 γ射线剂量率为 1.295 ×106μ Gy/h；100Ci- 192Ir：1m 处 γ 射线剂量率为 4.81 ×105μ Gy/h350kVX 射线探伤设备350kV 管电压工况下主射线方向X 射线输出量，插值法取 350kV 时， 3mm 铜过滤条件下距靶1m处的输出量 17.4 mGy·m2/mA· min 距靶点 1m 处 X 射线管组装体的泄漏辐射剂量率，X 射线管电压 >200kV 时取 5.0 ×103μ Sv/h300kVX 射线探伤设备300kV 管电压工况下主射线方向X 射线输出量取3mm 铝 过 滤 板 ： 距 靶1m 处 的 辐 照 率 为20.9mGy·m2/mA· min 距...
