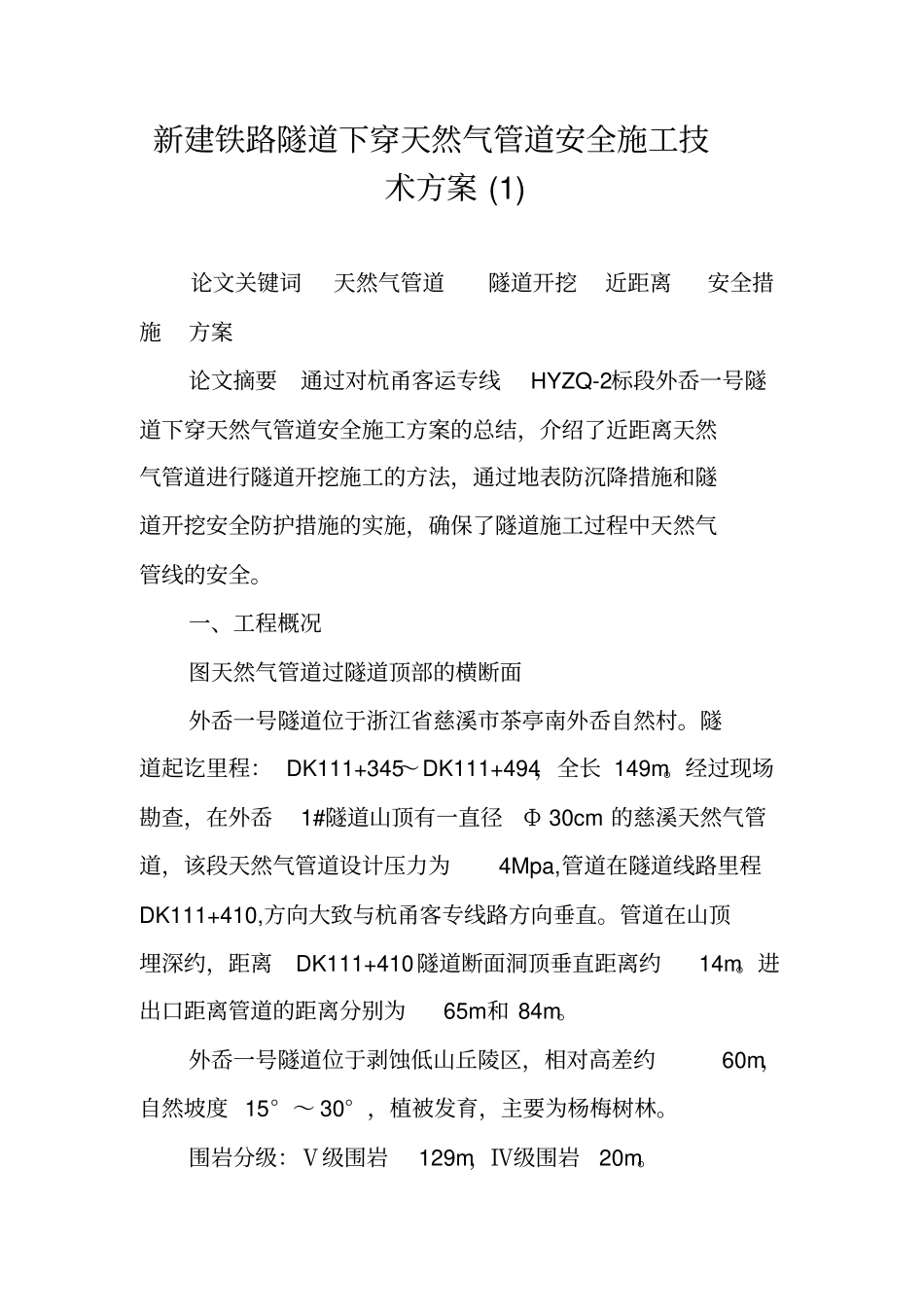

新建铁路隧道下穿天然气管道安全施工技术方案_第1页
1/21

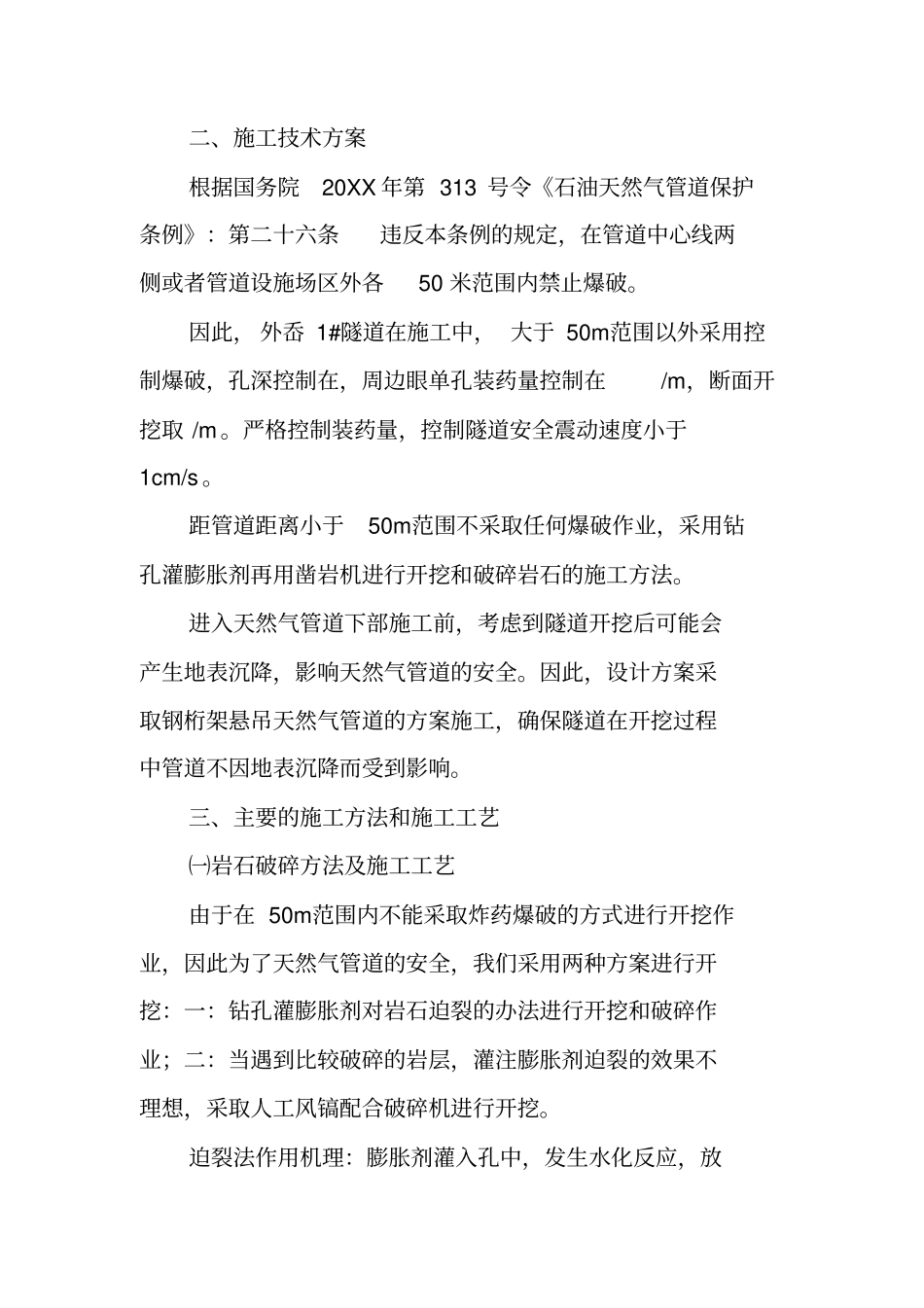

新建铁路隧道下穿天然气管道安全施工技术方案_第2页
2/21

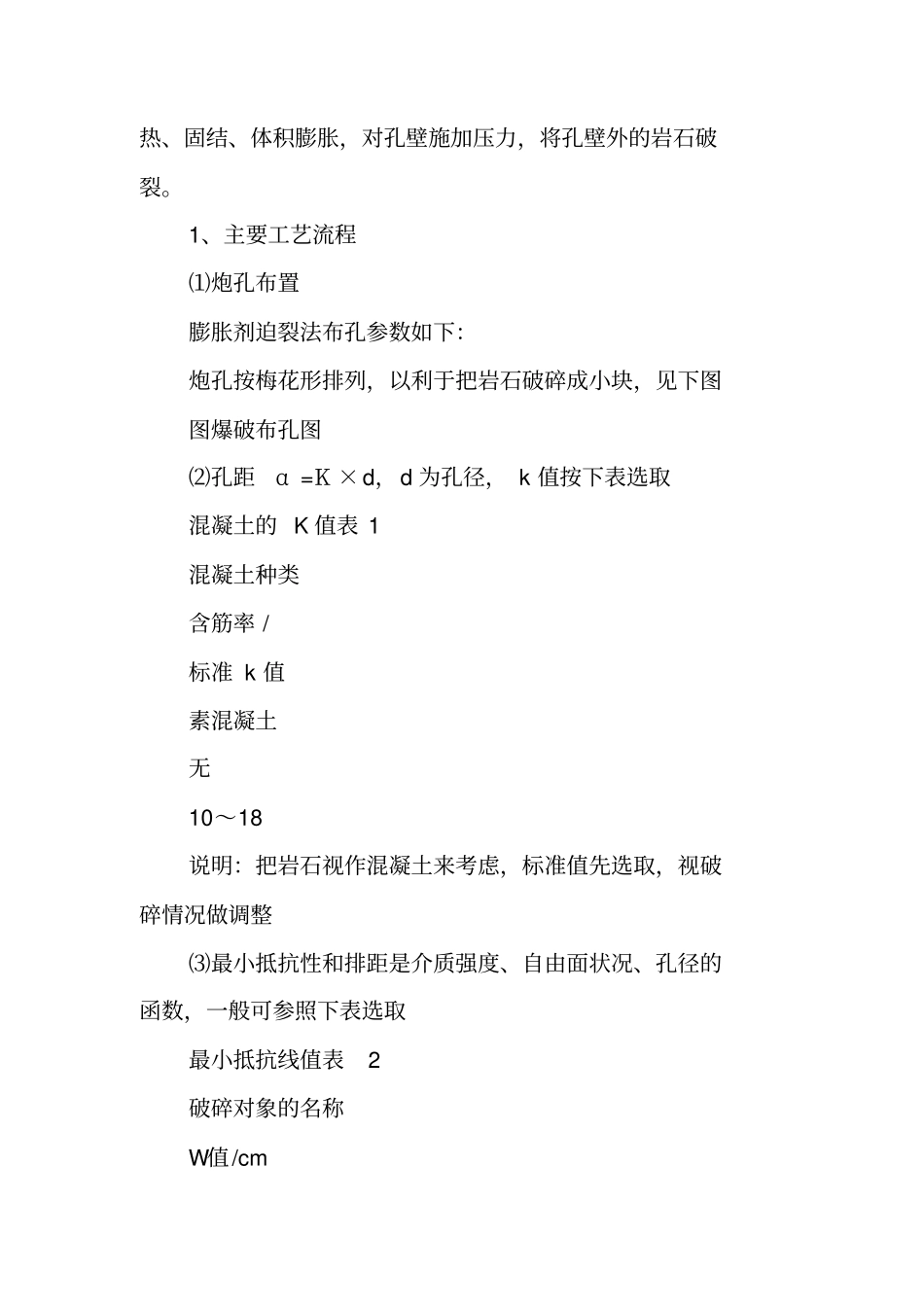

新建铁路隧道下穿天然气管道安全施工技术方案_第3页
3/21
新建铁路隧道下穿天然气管道安全施工技术方案 (1) 论文关键词天然气管道隧道开挖近距离安全措施方案论文摘要通过对杭甬客运专线HYZQ-2标段外岙一号隧道下穿天然气管道安全施工方案的总结,介绍了近距离天然气管道进行隧道开挖施工的方法,通过地表防沉降措施和隧道开挖安全防护措施的实施,确保了隧道施工过程中天然气管线的安全。一、工程概况图天然气管道过隧道顶部的横断面外岙一号隧道位于浙江省慈溪市茶亭南外岙自然村。隧道起讫里程: DK111+345~DK111+494,全长 149m。经过现场勘查,在外岙1#隧道山顶有一直径Ф 30cm 的慈溪天然气管道,该段天然气管道设计压力为4Mpa,管道在隧道线路里程DK111+410,方向大致与杭甬客专线路方向垂直。管道在山顶埋深约,距离DK111+410隧道断面洞顶垂直距离约14m。进出口距离管道的距离分别为65m和 84m。外岙一号隧道位于剥蚀低山丘陵区,相对高差约60m,自然坡度 15° ~ 30° ,植被发育,主要为杨梅树林。围岩分级:Ⅴ级围岩129m,Ⅳ级围岩20m。二、施工技术方案根据国务院20XX 年第 313 号令《石油天然气管道保护条例》:第二十六条违反本条例的规定,在管道中心线两侧或者管道设施场区外各50 米范围内禁止爆破。因此, 外岙 1#隧道在施工中, 大于 50m范围以外采用控制爆破,孔深控制在,周边眼单孔装药量控制在/m,断面开挖取 /m。严格控制装药量,控制隧道安全震动速度小于1cm/s 。距管道距离小于50m范围不采取任何爆破作业,采用钻孔灌膨胀剂再用凿岩机进行开挖和破碎岩石的施工方法。进入天然气管道下部施工前,考虑到隧道开挖后可能会产生地表沉降,影响天然气管道的安全。因此,设计方案采取钢桁架悬吊天然气管道的方案施工,确保隧道在开挖过程中管道不因地表沉降而受到影响。三、主要的施工方法和施工工艺㈠岩石破碎方法及施工工艺由于在 50m范围内不能采取炸药爆破的方式进行开挖作业,因此为了天然气管道的安全,我们采用两种方案进行开挖:一:钻孔灌膨胀剂对岩石迫裂的办法进行开挖和破碎作业;二:当遇到比较破碎的岩层,灌注膨胀剂迫裂的效果不理想,采取人工风镐配合破碎机进行开挖。迫裂法作用机理:膨胀剂灌入孔中,发生水化反应,放热、固结、体积膨胀,对孔壁施加压力,将孔壁外的岩石破裂。1、主要工艺流程⑴炮孔布置膨胀剂迫裂法布孔参数如下:炮孔按梅花形排列,以利于把岩石破碎成小块,见下图图爆破布孔图⑵孔距α =Κ ×d,d 为孔径, k 值按下表...
