澄清桶制作安装专项施工方案VIP免费

澄清桶制作安装专项施工方案_第1页
1/26
澄清桶制作安装专项施工方案_第2页
2/26
澄清桶制作安装专项施工方案_第3页
3/26

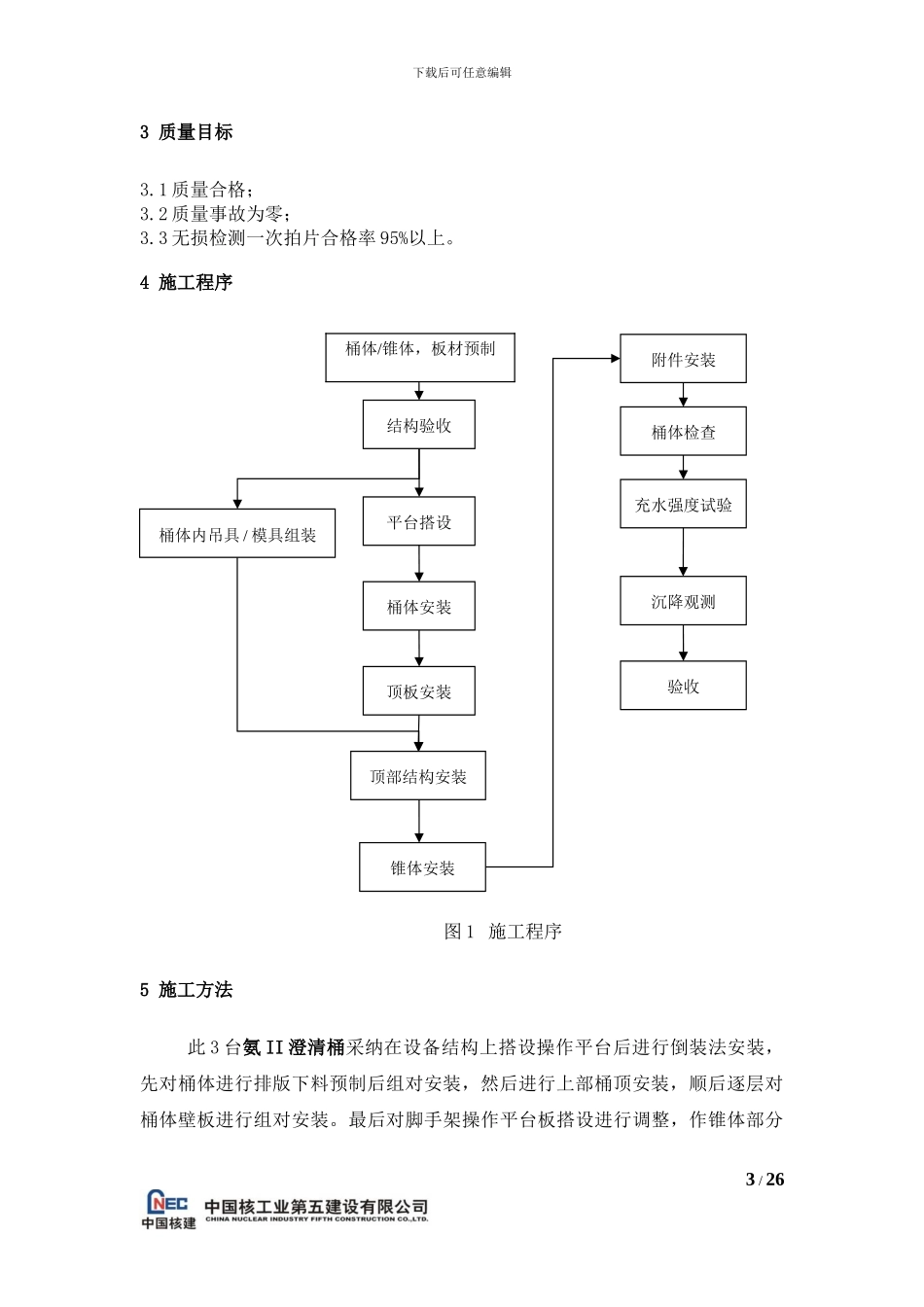

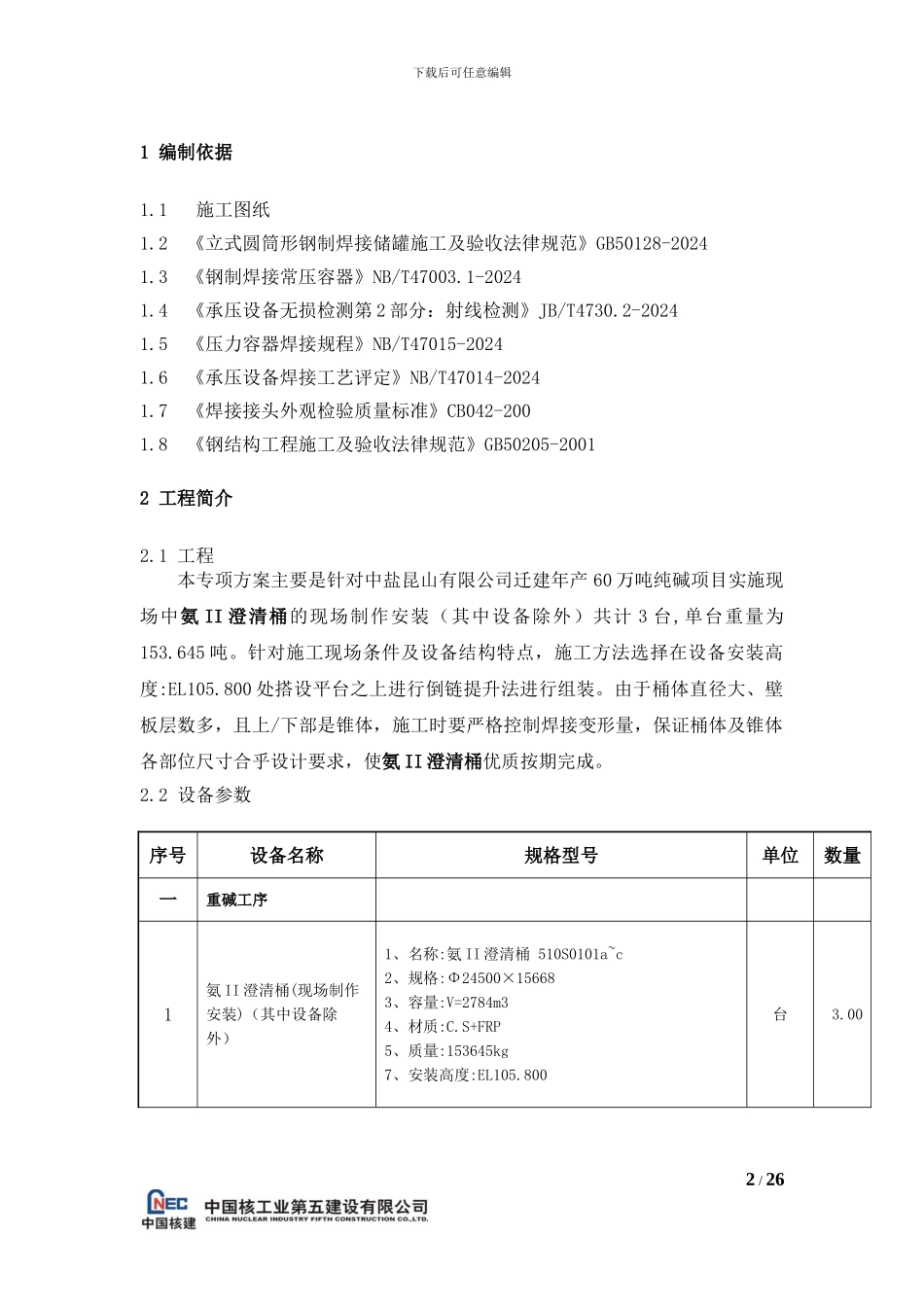

下载后可任意编辑目录1 编制依据....................................................................................22 工程简介....................................................................................23 质量目标....................................................................................34 施工程序....................................................................................35 施工方法....................................................................................36 施工机具和检测设备..............................................................157 施工人力计划与措施用料......................................................168 质量检测点..............................................................................189 施工安全措施..........................................................................21 1 / 26下载后可任意编辑1 编制依据1.1 施工图纸1.2 《立式圆筒形钢制焊接储罐施工及验收法律规范》GB50128-20241.3 《钢制焊接常压容器》NB/T47003.1-20241.4 《承压设备无损检测第 2 部分:射线检测》JB/T4730.2-2024 1.5 《压力容器焊接规程》NB/T47015-20241.6 《承压设备焊接工艺评定》NB/T47014-20241.7 《焊接接头外观检验质量标准》CB042-2001.8 《钢结构工程施工及验收法律规范》GB50205-20012 工程简介2.1 工程本专项方案主要是针对中盐昆山有限公司迁建年产 60 万吨纯碱项目实施现场中氨 II 澄清桶的现场制作安装(其中设备除外)共计 3 台,单台重量为153.645 吨。针对施工现场条件及设备结构特点,施工方法选择在设备安装高度:EL105.800 处搭设平台之上进行倒链提升法进行组装。由于桶体直径大、壁板层数多,且上/下部是锥体,施工时要严格控制焊接变形量,保证桶体及锥体各部位尺寸合乎设计要求,使氨 II 澄清桶优质按期完成。2.2 设备参数 序号设备名称规格型号单位数量一重碱工序 1氨 II 澄清桶(现场制作安装)(其中设备除外)1、名称:氨 II 澄清桶 510S0101a~c2、规格:Φ24500×15668 3、容量:V=2784m34、材质:C.S+FRP5、质量:153645kg7、安装高度:EL105.800台3.00 2 / 26下载后可任意编辑3 质量目标3.1 质量合格;3.2 质量事故为零;3.3 无损检测一次拍片合格率 95%以...
