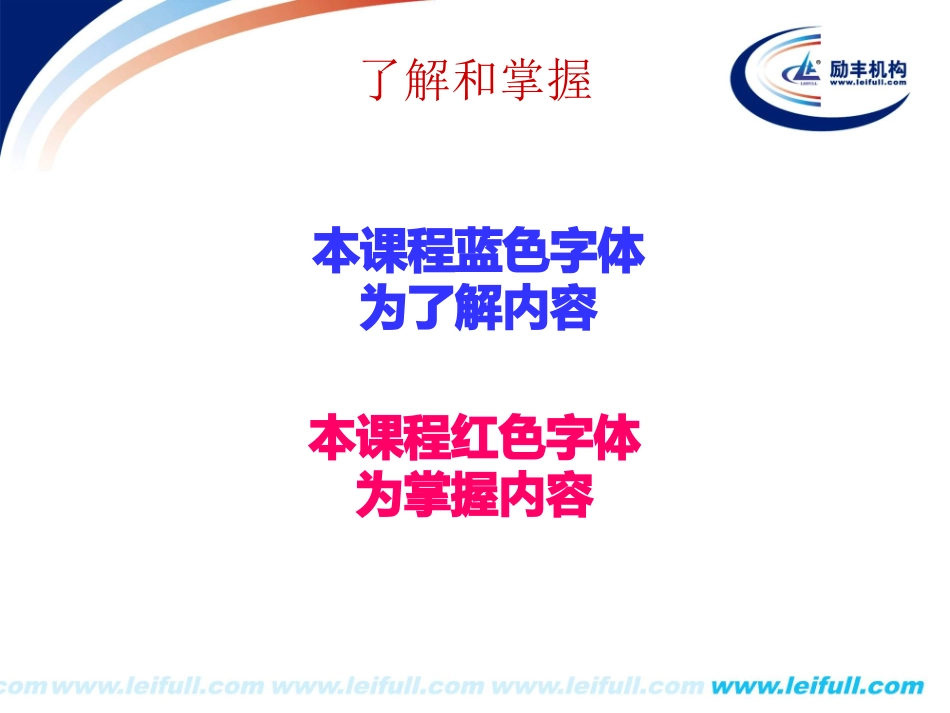

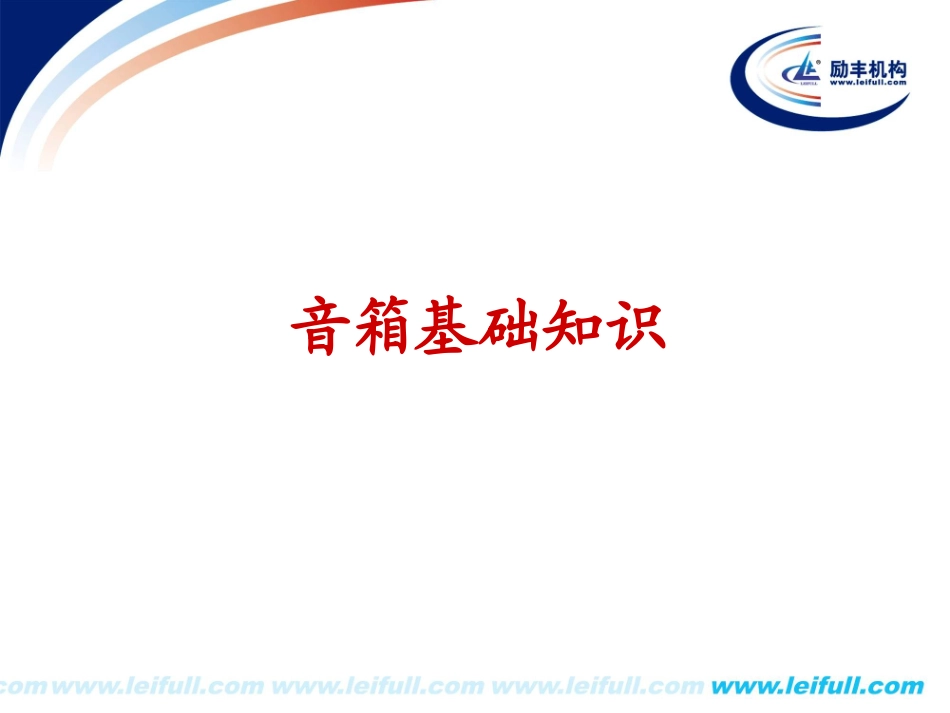

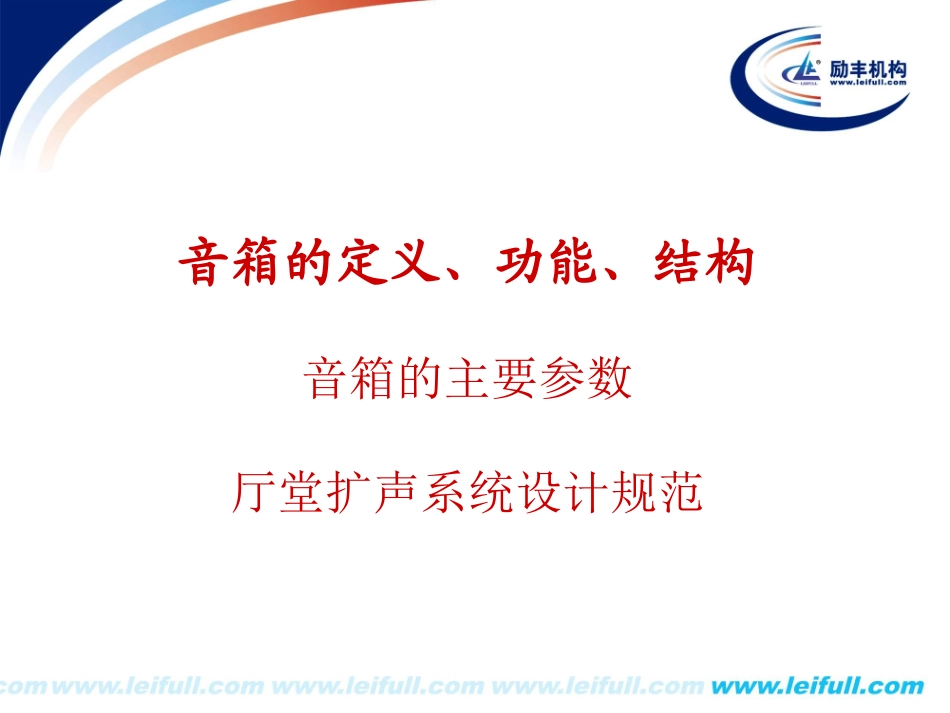

音箱基础知识音箱的定义、功能、结构音箱的主要参数厅堂扩声系统设计规范了解和掌握本课程蓝色字体为了解内容本课程红色字体为掌握内容什么是音箱一、什么是音箱音箱是将电子音频信号还原成声音信号的一种装置二、音箱的使用（基本扩声系统）声源声源声源声源调音台调音台调音台调音台处理器处理器处理器处理器功放功放功放功放音箱音箱音箱音箱信号源混合创作加工处理放大还原音箱的结构音箱的结构：1、箱体2、喇叭单元3、电子元件4、吸音材料音箱的结构音箱的结构分频器音箱的结构吸音材料吸音效果吸音材料的作用•有效地消除箱体驻波；改变箱体的阻尼特性。影响：•如果箱体内的吸音材过多，会使音箱的Q值下降太多，这时音箱呈过阻尼状态。听起来会觉得低音出不来，缺乏生气。•如果箱体内的吸音材过少，会使音箱的Q值太高。音箱呈欠阻尼状态，听起来显得低频无力，浑浊不清，这时应适当追加吸音材。1：TDL-PET环保吸音棉，2：海绵；3：玻璃纤维；4：岩绵；5：软木；6：橡塑有源音箱的主要特点功放部份处理器音箱音箱的主要参数音箱的主要技术参数：1、频率响应2、最大声压级3、覆盖角4、外形尺寸5、重量——音箱的主要参数频率响应A、什么是频率响应：在允许的范围内音箱能够重放的频率范围人耳听力的频率范围：20~20KHz语言的频率范围：80~16KHz音乐的频率范围：40~18KHz——音箱的主要参数频率响应B、声场要求频率范围：GB50371-2006厅堂扩声系统设计规范文艺演出类一级：40～16KHz文艺演出类二级：50～12.5KHz多用途类一级：50～12.5KHz多用途类二级：63～8KHz会议类一级：63～8KHz会议类二级：63～8KHz——音箱的主要参数频率响应C、音箱的频率范围：50~20KHz65~20KHz30~110HzTT25-ATT08-ATTS28-A——音箱的主要参数最大声压级A、什么是声压级：声压级以符号SPL表示，其单位是dB。在空气中参考声压P0一般取为2×10E-5帕，这个数值是正常人耳对1KHz声音刚刚能觉察其存在的声压值，也就是1KHz声音的可听阈声压。一般讲，低于这一声压值，人耳就再也不能觉察出这个声音的存在了。显然该可听阈声压的声压级即为0dB。0lg20PpSPLB、什么是音箱的最大声压级：以额定最大功率，输入扬声器，在扬声器轴向1米处产生的声压级称为最大声压级WSPLSPLlg100maxC、什么是声场的最大声压级：扩声系统在厅堂听众席处产生的最高声压级RSPLSPLlg20max距离增加一倍，声压级减少6dB——音箱的主要参数最大声压级D、要求的声场最大声压级：GB50371-2006厅堂扩声系统设计规范文艺演出类一级：106dB文艺演出类二级：103dB多用途类一级：103dB多用途类二级：98dB会议类一级：98dB会议类二级：95dB——音箱的主要参数最大声压级E、音箱的最大声压级：TT25-A136dBTT08-A128dBTTS28-A139dB——音箱的主要参数覆盖角A、什么是音箱的指向性：音箱发出的声音是有方向性的。覆盖角大适用近场；覆盖角小适用远场。B、什么是音箱的覆盖角：音箱有效范围，以与轴线声压级衰减6dB边界为限。不同频率有不同覆盖角，一般高频覆盖角小，低频覆盖角大。以1kHz为标准——音箱的主要参数覆盖角C、要求的声场覆盖：GB50371-2006厅堂扩声系统设计规范多声道扩声系统中，中央声道、左+右声道的扩声均应分别满足其相应的规定。主音箱组的直达声供应覆盖全部观众席。——音箱的主要参数覆盖角D、音箱的覆盖角：90°×40°（水平）（垂直）90°×60°（水平）（垂直）无指向性360°（水平）（垂直）TT25-ATT08-ATTS28-A——音箱的主要参数尺寸和重量A、音箱的尺寸和重量：670×430×450（mm）（H×W×D）33KG11.4KG73KGTT25-ATT08-ATTS28-A430×270×303（mm）（H×W×D）700×700×920（mm）（H×W×D）主要扩声标准GB50371-2006厅堂扩声系统设计规范最大声压级传输频率特性传声增益稳态声场不均匀度早后期声能比系统总噪声级GYJ25-86厅堂扩声系统声学特性指标最大声压级传输频率特性传声增益声场不均匀度总噪声级WH/T18-2003演出场所扩声系统的声学特性指标最大声压级传输频率特性传声增益声场不均匀度失真度总噪声系统噪声WH0301-93歌舞厅扩声系统的声学特性指标与测量方法最大声压级传输频率特性传声增益声场不...
