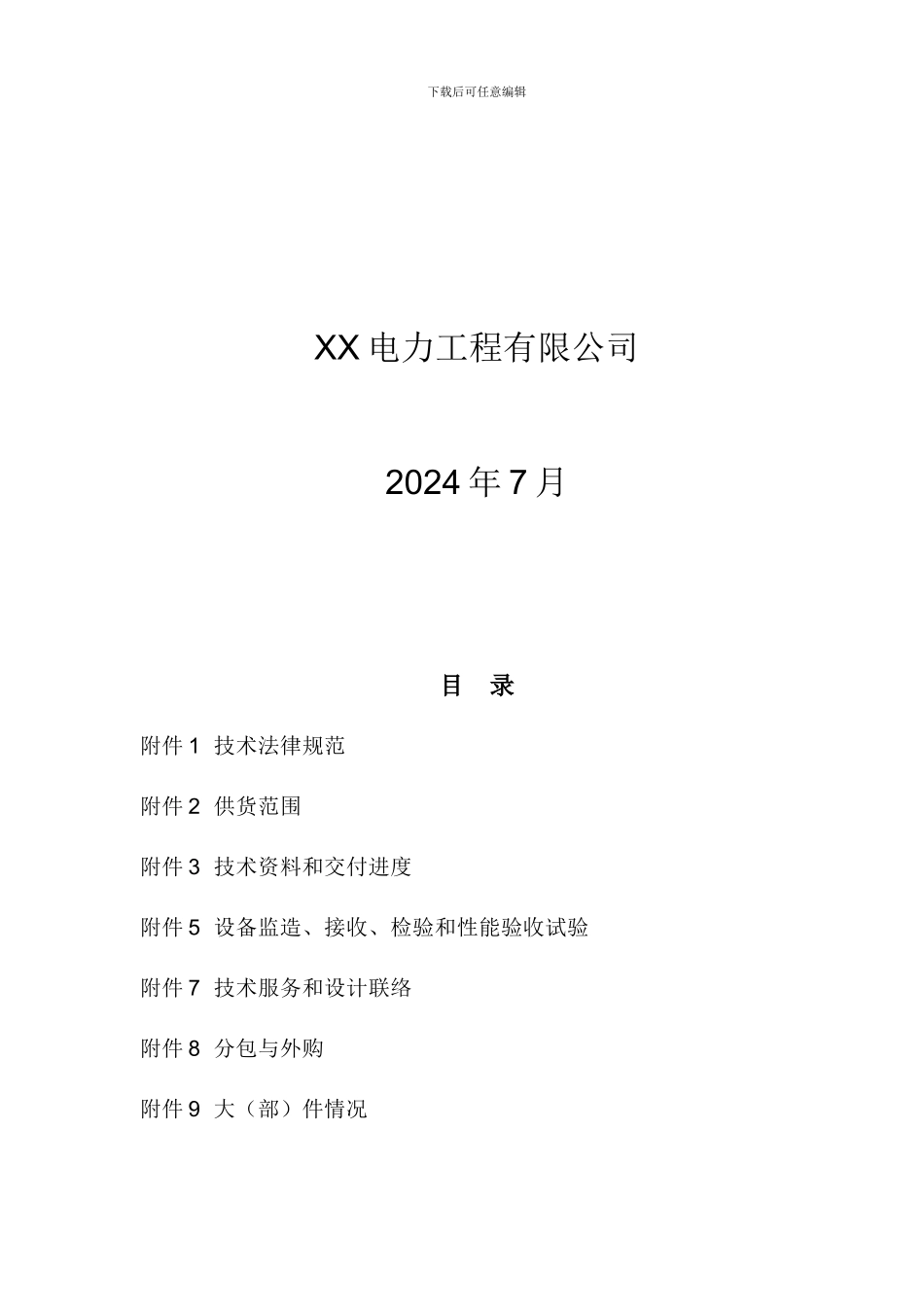

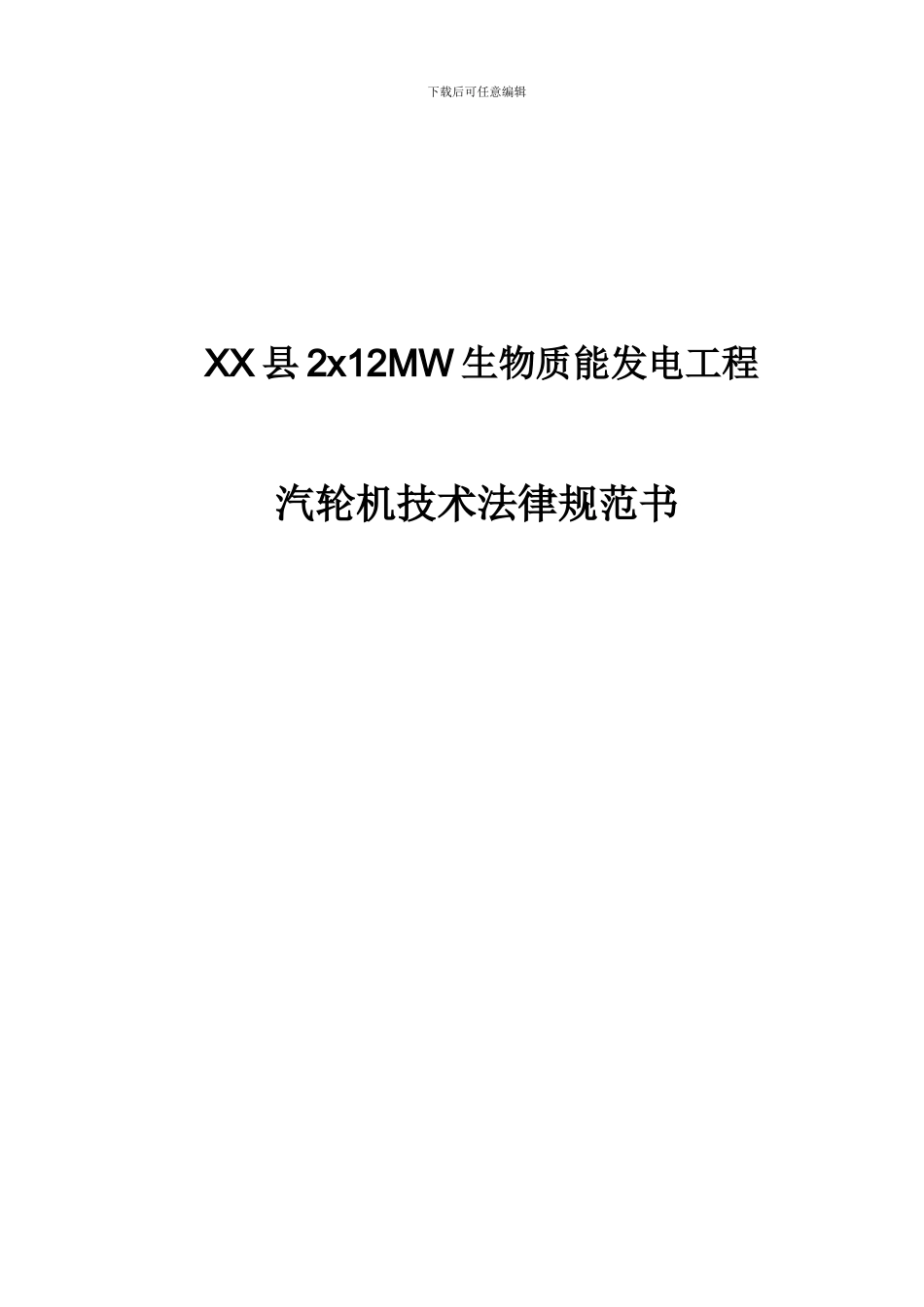

下载后可任意编辑 XX 县 2x12MW 生物质能发电工程汽轮机技术法律规范书 下载后可任意编辑XX 电力工程有限公司2024 年 7 月目 录附件 1 技术法律规范附件 2 供货范围附件 3 技术资料和交付进度附件 5 设备监造、接收、检验和性能验收试验附件 7 技术服务和设计联络附件 8 分包与外购附件 9 大（部）件情况下载后可任意编辑附件 技术协议附图附件 1 技术法律规范1.1 总则本技术协议适用于 XX2x12MW 生物质能发电工程 12MW 凝汽式汽轮机组。卖方将保证提供符合技术协议书和有关最新工业标准的优质产品。1.1.1 设备运行环境条件 （1）厂址条件 设备安装地点： 室内 电厂海拔高度： 米 多年平均最高/最低气温： 16.9/2.5 ℃ 多年平均气温： 9.3 ℃ 年平均相对湿度： 65 ％ 地震基本烈度： Ⅵ 度 （2）设备使用条件 机组运行方式： 定压运行 负荷性质： 基本负荷 机组安装检修条件： 机组运转层标高 7m， 汽机房行车 20/5 t，汽机房屋架下弦标高：18.5m机组布置方式： 室内纵向顺列布置 冷却方式： 采纳二次循环冷却 设计水温 22 ℃最高冷却水温度 33℃ 周波变化范围： 48.5～50.5Hz1.1.2 主要技术法律规范（压力单位中“a”表示绝对压力，“g”为表压，下同。） （1）型式： 中压、单轴、单缸、凝汽式机组 （2）额定功率： 12MW （3）额定参数 主汽门前蒸汽压力： 3.43 MPa.a主汽门前温度： 435℃ 额定排汽压力： 0.00588MPa.a（循环水温 33℃） 旋转方向： 顺时针（从机头看） 额定转速： 3000r/min 额定给水温度： 153.2 ℃ 冷却水温（设计水温）： 22℃ 最高冷却水温： 33℃1.1.3 回热循环系统回热系统采纳一级高加，一级除氧和一级低加，冷渣器接入回热系统。加热器疏水为逐级回流系统，高加疏水回流至除氧器，低加的疏水回流至凝汽器。二台机组采纳 3 台容量各为锅炉额定蒸发量的 110%的定速电动给水泵。当锅炉冷渣器取用凝聚水冷却时（冷却水从轴封加热器后引出，经冷渣器回至除氧器 ），汽轮机组在各工况下仍能安全连续运行。各工况冷渣器冷却水量要求如下：下载后可任意编辑设计燃料运行工况经冷渣器后的凝聚水的温升（待定）工况用水量（t/h）温升（℃）100% B-MCR14－1520－3075% B-MCR50% B-MCR 1.1.4 汽轮机的布置汽机在汽机房内纵向布置，汽机房为左扩建，机组机头朝向固定端：并且从机组机头往发电机方向看，高低压加热器在机...
