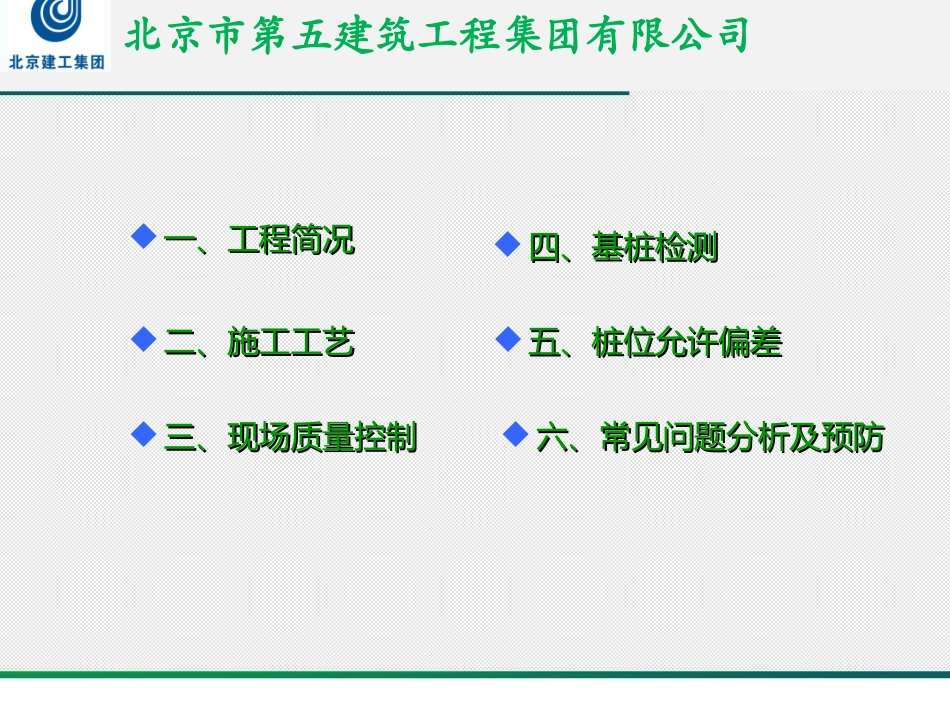

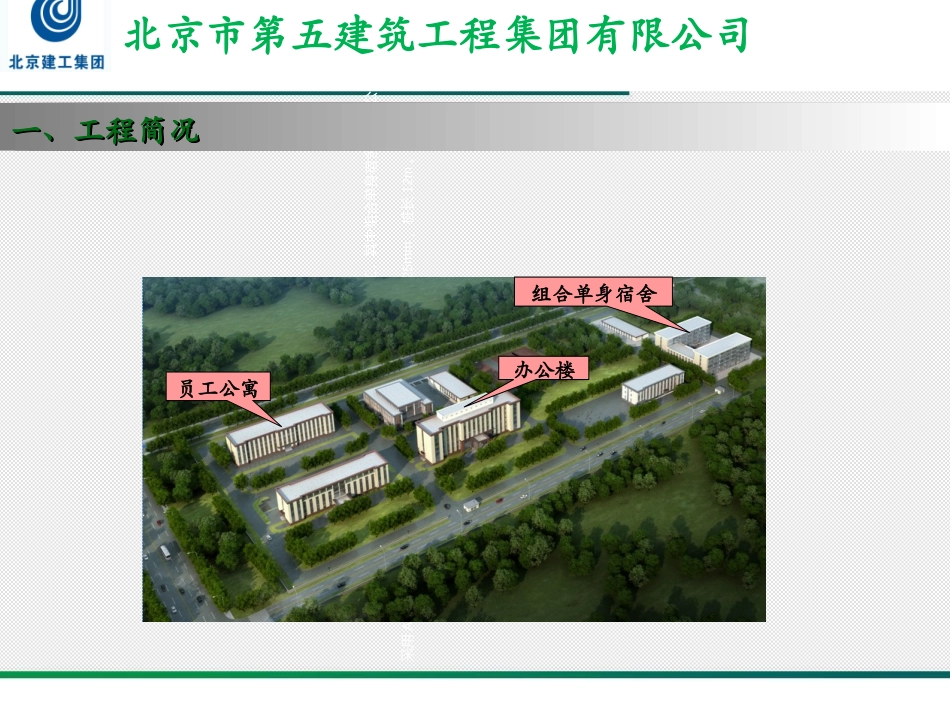

预应力高强砼管桩施工方法预应力高强砼管桩施工方法----北京五建项目部北京五建项目部北京市第五建筑工程集团有限公司一、工程简况一、工程简况二、施工工艺二、施工工艺四、基桩检测四、基桩检测五、桩位允许偏差五、桩位允许偏差三、现场质量控制三、现场质量控制六、常见问题分析及预防六、常见问题分析及预防北京市第五建筑工程集团有限公司本工程为曹妃甸煤三期工程生产辅建区土建和安装施工,其中组合单身宿舍楼、办公楼、员工公寓楼设计基础形式为预应力管桩基础,管桩采用AB型PHC预应力管桩,管桩外径为Φ500mm,壁厚为125mm,桩长12m。一、工程简况一、工程简况北京市第五建筑工程集团有限公司员工公寓办公楼组合单身宿舍PHCPHC实物图片实物图片一、工程简况一、工程简况北京市第五建筑工程集团有限公司二、施工工艺二、施工工艺工艺流程工艺流程场地平整场地平整桩位测量桩位测量桩机就位桩机就位桩插入(桩尖焊桩插入(桩尖焊接)接)打桩(第一打桩(第一节节))接桩(第二接桩(第二节节))送桩送桩桩机移位桩机移位灌注砂浆灌注砂浆自检记录自检记录监理复监理复核核桩顶标高控制为主桩顶标高控制为主打桩力控制为辅打桩力控制为辅垂直度控制垂直度控制北京市第五建筑工程集团有限公司二、施工工艺二、施工工艺测量放线测量放线桩中心点位测量工程师按设计桩位图放样,并用木桩或白灰标记。测量工程师按设计桩位图放样,并用木桩或白灰标记。北京市第五建筑工程集团有限公司桩机就位桩机就位二、施工工艺二、施工工艺本工程采用柴油打桩机,打桩机就位时,应对本工程采用柴油打桩机,打桩机就位时,应对准桩位,垂直稳定,确保在施工中不倾斜、移动。准桩位,垂直稳定,确保在施工中不倾斜、移动。将压桩机就位至压桩桩位上,将管桩吊入压桩机内,将压桩机就位至压桩桩位上,将管桩吊入压桩机内,然后将桩端定位于桩位中心,起门架,校正水平和然后将桩端定位于桩位中心,起门架,校正水平和桩心,由负责桩位检查的人员检查是否就位准确,桩心,由负责桩位检查的人员检查是否就位准确,再请监理人员核准确认。再请监理人员核准确认。北京市第五建筑工程集团有限公司吊桩二、施工工艺二、施工工艺经现场甲方监理检查,桩身无蜂窝、裂缝等现象后。利用桩机滑轮吊运桩,经现场甲方监理检查,桩身无蜂窝、裂缝等现象后。利用桩机滑轮吊运桩,钢丝绳套在钢丝绳套在0.207L0.207L((LL为桩长)采用两点吊,滑轮慢慢收紧钢线绳,使桩吊离为桩长)采用两点吊,滑轮慢慢收紧钢线绳,使桩吊离开桩堆。在桩基附近平整的地面上排好枕木,当桩离地面开桩堆。在桩基附近平整的地面上排好枕木,当桩离地面30—50Cm30—50Cm时停止下时停止下放,桩稳定时,移动枕木,使枕木位于吊点下,然后,慢慢放下桩,使桩轻轻放,桩稳定时,移动枕木,使枕木位于吊点下,然后,慢慢放下桩,使桩轻轻靠在枕木上。不能快速放下桩,由于冲力作用使桩在吊点处发生断裂。桩就位靠在枕木上。不能快速放下桩,由于冲力作用使桩在吊点处发生断裂。桩就位后,采用后,采用Φ20Φ20钢丝绳套在钢丝绳套在0.207L0.207L处(处(LL为桩长)采用两点吊,钢丝绳必须套为桩长)采用两点吊,钢丝绳必须套牢,锁紧扣头,钢丝绳与桩按触应加衬垫,以免桩打滑,收紧靠上一头钢丝绳,牢,锁紧扣头,钢丝绳与桩按触应加衬垫,以免桩打滑,收紧靠上一头钢丝绳,慢慢将桩吊起,在桩尖离地面慢慢将桩吊起,在桩尖离地面30—50cm30—50cm时,收紧钢丝绳放下锤帽套住桩顶,时,收紧钢丝绳放下锤帽套住桩顶,然后收紧靠另一头钢丝绳,通过移动或调整桩机使桩尖对准桩位,放松钢丝绳,然后收紧靠另一头钢丝绳,通过移动或调整桩机使桩尖对准桩位,放松钢丝绳,桩尖对准桩位插入土中。桩尖对准桩位插入土中。北京市第五建筑工程集团有限公司二、施工工艺二、施工工艺焊接桩尖焊接桩尖十字桩尖放在校核后的桩位处,第一节管桩底部端板与其对中焊接在一十字桩尖放在校核后的桩位处,第一节管桩底部端板与其对中焊接在一起,焊接采用起,焊接采用CO2CO2保护焊;焊好后桩尖采用防腐沥青涂刷。保护焊;焊...
