电子科技大学-TCPIP实验一-IP分组交付和ARP协议-实验报告VIP专享VIP免费

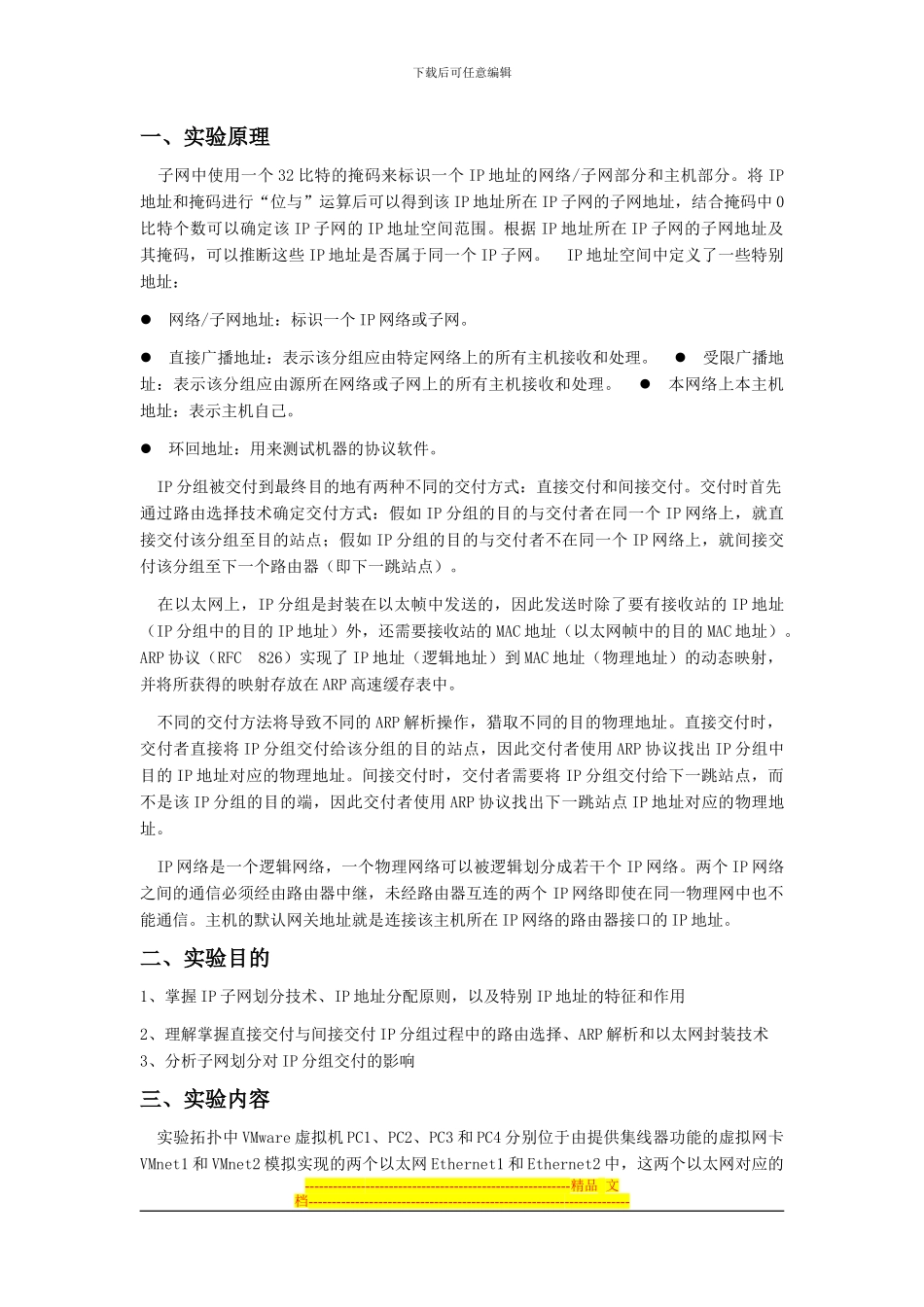

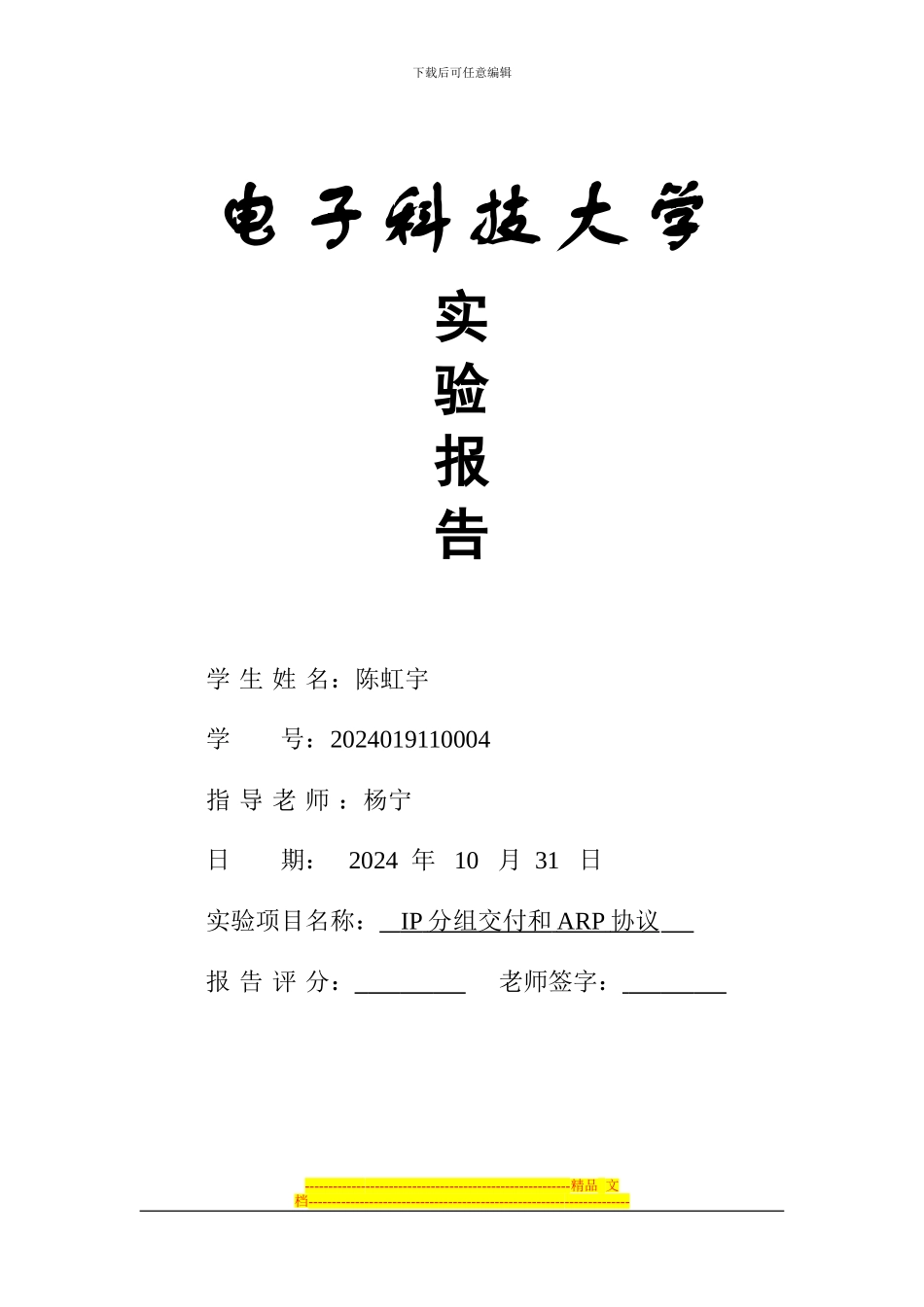

下载后可任意编辑电子科技大学实验报告学 生 姓 名：陈虹宇学号：2024019110004指 导 老 师 ：杨宁日期： 2024 年 10 月 31 日实验项目名称： IP 分组交付和 ARP 协议 报 告 评 分： 老师签字： ---------------------------------------------------------精品 文档---------------------------------------------------------------------下载后可任意编辑一、实验原理 子网中使用一个 32 比特的掩码来标识一个 IP 地址的网络/子网部分和主机部分。将 IP地址和掩码进行“位与”运算后可以得到该 IP 地址所在 IP 子网的子网地址，结合掩码中 0比特个数可以确定该 IP 子网的 IP 地址空间范围。根据 IP 地址所在 IP 子网的子网地址及其掩码，可以推断这些 IP 地址是否属于同一个 IP 子网。 IP 地址空间中定义了一些特别地址： 网络/子网地址：标识一个 IP 网络或子网。 直接广播地址：表示该分组应由特定网络上的所有主机接收和处理。 受限广播地址：表示该分组应由源所在网络或子网上的所有主机接收和处理。 本网络上本主机地址：表示主机自己。 环回地址：用来测试机器的协议软件。 IP 分组被交付到最终目的地有两种不同的交付方式：直接交付和间接交付。交付时首先通过路由选择技术确定交付方式：假如 IP 分组的目的与交付者在同一个 IP 网络上，就直接交付该分组至目的站点；假如 IP 分组的目的与交付者不在同一个 IP 网络上，就间接交付该分组至下一个路由器（即下一跳站点）。 在以太网上，IP 分组是封装在以太帧中发送的，因此发送时除了要有接收站的 IP 地址（IP 分组中的目的 IP 地址）外，还需要接收站的 MAC 地址（以太网帧中的目的 MAC 地址）。ARP 协议（RFC 826）实现了 IP 地址（逻辑地址）到 MAC 地址（物理地址）的动态映射，并将所获得的映射存放在 ARP 高速缓存表中。 不同的交付方法将导致不同的 ARP 解析操作，猎取不同的目的物理地址。直接交付时，交付者直接将 IP 分组交付给该分组的目的站点，因此交付者使用 ARP 协议找出 IP 分组中目的 IP 地址对应的物理地址。间接交付时，交付者需要将 IP 分组交付给下一跳站点，而不是该 IP 分组的目的端，因此交付者使用 ARP 协议找出下一跳站点 IP 地址对应的物理地址。 IP 网络是一个逻辑网络，一个物理网络可以被逻辑划分成若干个 IP 网络。两...
