程序文件编制作业指导书VIP免费

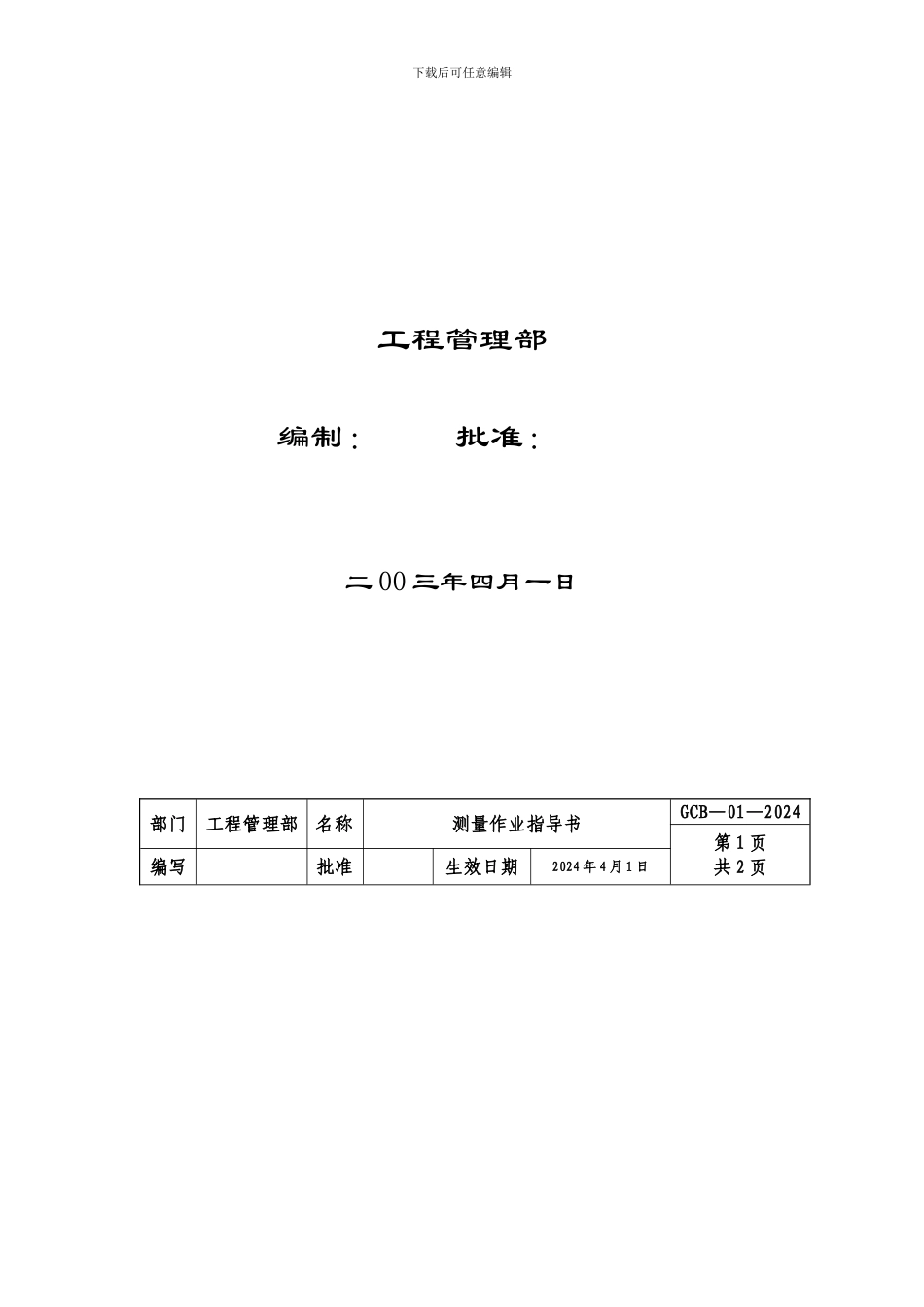

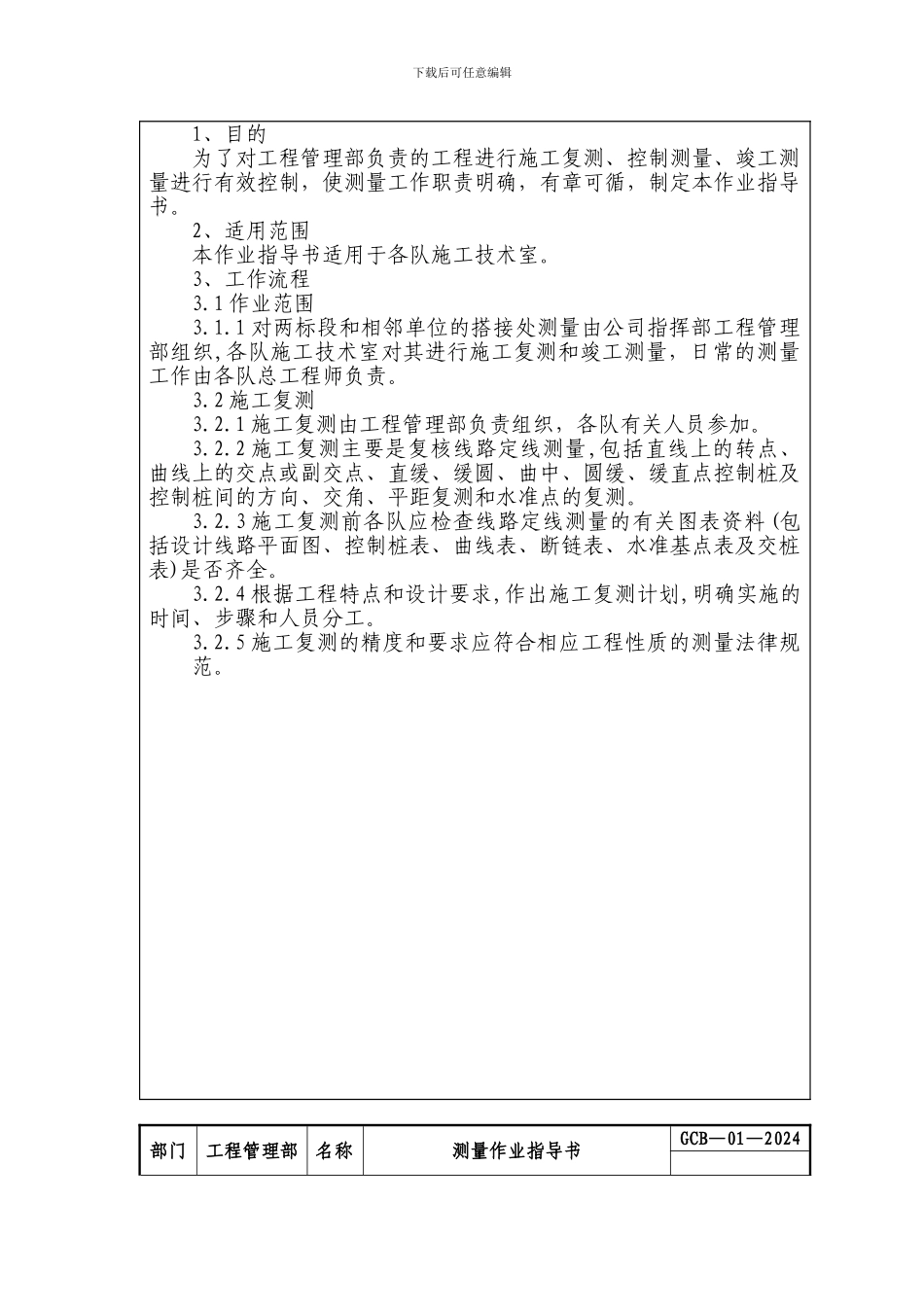

下载后可任意编辑现行法律规范、标准有效版本目录下载后可任意编辑工程管理部编制： 批准： 二 00 三年四月一日部门工程管理部名称测量作业指导书GCB—01—2024第 1 页共 2 页编写批准生效日期2024 年 4 月 1 日下载后可任意编辑1、目的为了对工程管理部负责的工程进行施工复测、控制测量、竣工测量进行有效控制，使测量工作职责明确，有章可循，制定本作业指导书。2、适用范围本作业指导书适用于各队施工技术室。3、工作流程3.1 作业范围3.1.1 对两标段和相邻单位的搭接处测量由公司指挥部工程管理部组织,各队施工技术室对其进行施工复测和竣工测量，日常的测量工作由各队总工程师负责。3.2 施工复测3.2.1 施工复测由工程管理部负责组织，各队有关人员参加。3.2.2 施工复测主要是复核线路定线测量,包括直线上的转点、曲线上的交点或副交点、直缓、缓圆、曲中、圆缓、缓直点控制桩及控制桩间的方向、交角、平距复测和水准点的复测。3.2.3 施工复测前各队应检查线路定线测量的有关图表资料(包括设计线路平面图、控制桩表、曲线表、断链表、水准基点表及交桩表)是否齐全。3.2.4 根据工程特点和设计要求,作出施工复测计划,明确实施的时间、步骤和人员分工。3.2.5 施工复测的精度和要求应符合相应工程性质的测量法律规范。 部门工程管理部名称测量作业指导书GCB—01—2024下载后可任意编辑第 2 页共 2 页编写批准生效日期2024 年 4 月 1 日3.2.6 复测外业完成后，对测量资料进行整理、汇总，准确无误后编写测量报告，参加测量作业的人员应在报告的相应位置上签字。公司指挥部工程管理部留存一份。3.3 竣工测量3.3.1 工程完工后，由工程管理部负责组织，各队有关人员参加。3.3.2 根据工程特点和设计要求，作出竣工测量计划。3.3.3 工程管理部负责竣工测量的中线测量。主要测定曲线上的主点桩和直线地段的百米桩，贯穿中线。3.3.4 竣工测量应符合相应工程性质的测量法律规范的规定。3.3.5 竣工测量资料由各队负责整理、归档。工程管理部留存一份。4、质量记录4.1 测量成果报告部门工程管理部名称预防工程常见问题作业指导书GCB—02—2024下载后可任意编辑第 1 页共 6 页编写批准生效日期2024 年 4 月 1 日1、目的为了防止潜在的不合格品、质量通病再次发生，消除质量隐患，制定本作业指导书。2、适用范围本标段所有线下工程。3、编制依据铁路常见质量通病和有关法律规范。4、工作流程4.1 混凝土及砌石...
