智能配电辅助监控系统完整方案VIP免费

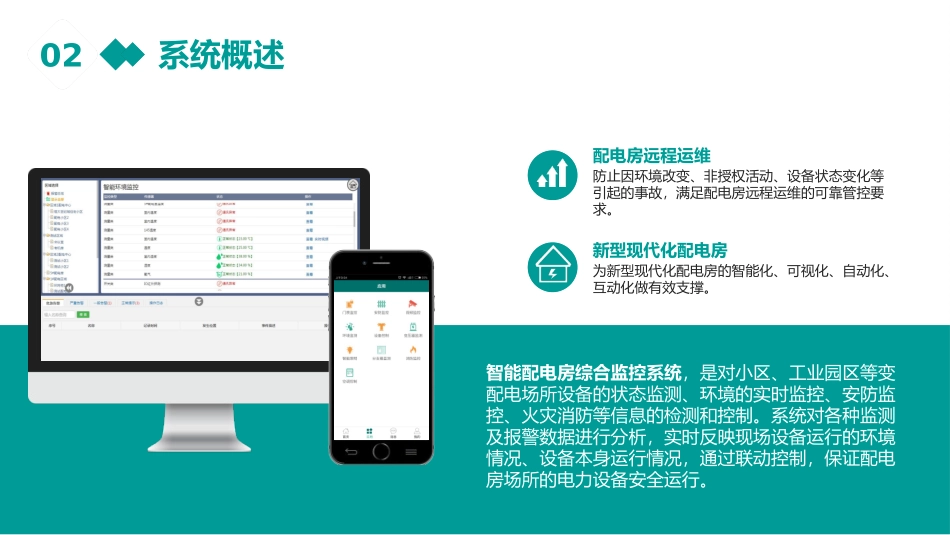

系统架构/主要功能/优势特点/典型案例智能配电辅助监控系统智能化配电房安徽电科恒钛202001配电房—安全当前现状随着我国供电负荷密度的不断加大，应用在企业、小区、农村的配电房的数量随之越来越大，分布也越来越广，单地市级的存量配电房常常达到数十万个，其中2/3的配电房资产归属于供电部门。相比于高压配电的自动化高度成熟，目前配电网低压配电房的自动化水平很低，供电部门目前主要采用按区域设置操作队和抢修点的方式进行运维和管理，大量的配电房处于无人值守的监管环境之中。数量大，分布广自动化程度低02系统概述智能配电房综合监控系统，是对小区、工业园区等变配电场所设备的状态监测、环境的实时监控、安防监控、火灾消防等信息的检测和控制。系统对各种监测及报警数据进行分析，实时反映现场设备运行的环境情况、设备本身运行情况，通过联动控制，保证配电房场所的电力设备安全运行。防止因环境改变、非授权活动、设备状态变化等引起的事故，满足配电房远程运维的可靠管控要求。配电房远程运维为新型现代化配电房的智能化、可视化、自动化、互动化做有效支撑。新型现代化配电房02系统概述—主要监控内容内容项目内容项目室内除湿机远程控制以及与湿度联动功能实现对主、副新风机的智能控制。室内空调远程控制以及与温度联动功能，最大支持15路空调控制和32路温度采集。开关柜以及电缆无源无线测温功能，最大支持240路温度监测接入4个变压器三相绕组温度检测和风机运行状态检测馈线回路的温度、电压、电流、功率、功率因数、有功、无功、谐波、电能量采集等消防监控环境监测安防监控智能防凝露灯光控制有害气体SF6/O2、O3、NO、TVOC等有毒有害气体监测、报警以及和通风机联动功能。最大支持15路SF6/O2接入馈线监测室内灯光远程控制和联动控制功能变压器开关柜智能防凝露接入。无线测温烟雾、温感、明火等火灾消防信息的接入除湿机控制环境温湿度、漏水、水情等信息的接入新风系统红外双鉴、红外对射、震动、门禁等安防相关设备接入空调控制环网柜DTU运行监控。高压开关柜高压开关柜带电显示、电流电压等负载运行监控DTU监控03系统架构配电房物联网综合监控系统以HT配电房综合监控装置为基础，以“智能感知和智能控制”为核心。实现环网柜DTU运行监控、开关柜母线测温检测，电缆测温监控、高压开关柜带电显示、电流电压等负载运行监控、环境监控、安防监控、采暖通风、灯光、风机、除湿机控制等功能，并可以通过增加设备扩展智能门禁、SF6、02、H2S,O3等有害气体在线监测等功能。04系统架构1）站端系统包含了部署在变配电站、开闭所等低压侧的环境、设备信息采集设备，通过接入各种类型的物联网环境与设备监测传感器，视频监控装置等，利用数据采集设备通过光纤或4/5G无线网络将数据上送到软件平台2）软件平台软件平台设计基于PCWEB提供变配电站所内设备的状态监测、环境的实时监控、安防监控、火灾消防等信息的检测和控制在内的一整套应用和数据管理平台。3）移动客户端移动客户端应用保护提供了基于移动WEB、移动APP在内的终端应用界面。系统采用分布式和模块化架构，分为站端系统和软件平台及移动客户端应用三部分构成。03系统架构—系统平台权限化管理实现参数配置管理、权限管理、日志管理、数据管理和接口标准管理。数据统计分析实现在线检测数据综合分析功能、设备实时状态分析评估功能，实现检测数据完整性、一致性、采集及时性的统计分析功能。数据浏览系统平台具备配电房设备在线检测数据浏览功能，包括，综合环境检测、安防状态检测、设备状态检测等在线检测数据的浏览功能。数据管理实现在线监控数据管理，具备通过在线检测模块采集电力设备运行状态和参数、环境、安防、消防状态检测数据。设备在线监测通过对配网变压器、中压开关柜、低压配电柜和电缆等设备的现在检测实现设备的状态在线检测以及局放、测温等检测。安防入侵通过视频监控以及安防入侵检测实现配电房安防状态检测；在线监测/远程控制实现配电场所的设备在线监测、环境温度、湿度、SF6气体浓度、臭氧浓度、含氧量、烟雾火灾、水位、粉尘、噪声、震动、防小动物等信息的采集和告警，电力环...
