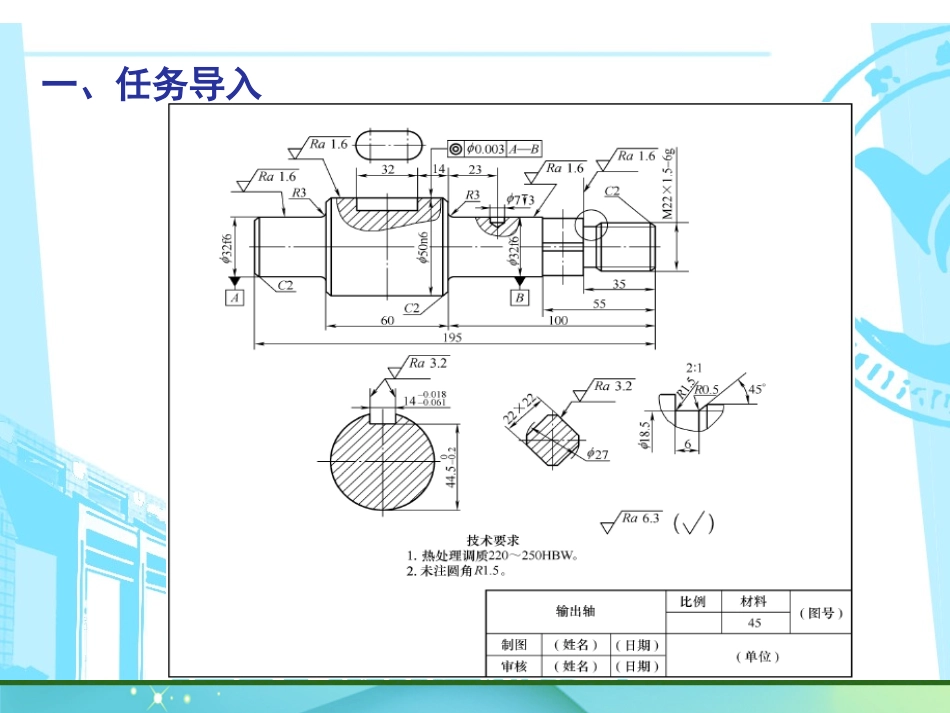

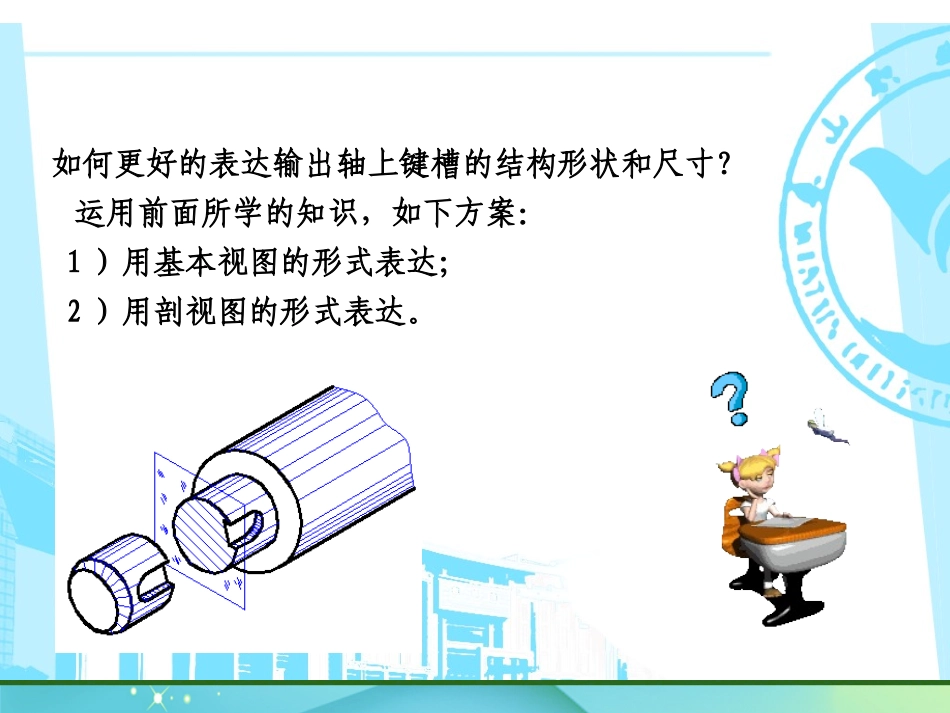

泰山职业技术学院1机械工程图识读与绘制任务二——断面图和局部放大图泰山职业技术学院一、任务导入泰山职业技术学院如何更好的表达输出轴上键槽的结构形状和尺寸？运用前面所学的知识，如下方案：1）用基本视图的形式表达；2）用剖视图的形式表达。泰山职业技术学院二、任务目标1、理解断面图的概念和分类2、掌握断面图的画法和标注方法3、掌握局部放大图的应用泰山职业技术学院三、相关知识点学习1、断面图的基本概念假想用剖切面将物体的某处切断，只画出该剖切面与物体接触部分（剖面区域）的图形。通常用来表示物体上某一局部的断面形状。泰山职业技术学院断面图与剖视图的区别：断面图仅画出机件被切断处的断面形状（强调面的概念），而剖视图除了画出断面形状外，还必须画出断面后的可见部分的投影（强调体的概念）。断面图剖视图泰山职业技术学院2、断面图的分类1）移出断面图定义：画在视图轮廓之外的断面图称为移出断面图。画法（轮廓线用粗实线绘制）：AA、移出断面应尽量配置在剖切线的延长线上、移出断面应尽量配置在剖切线的延长线上泰山职业技术学院BB、断面对称时可画在视图的中断处、断面对称时可画在视图的中断处泰山职业技术学院CC、必要时可将断面配置在其它适当位置。在不致引起误、必要时可将断面配置在其它适当位置。在不致引起误解时，允许将图形旋转，但必须标注旋转符号。解时，允许将图形旋转，但必须标注旋转符号。A—A泰山职业技术学院22）特殊规定）特殊规定当剖切面通过回转面形成的孔或凹坑的轴线时，这些当剖切面通过回转面形成的孔或凹坑的轴线时，这些结构应按剖视绘制。结构应按剖视绘制。AA、孔、孔剖切面通过水平圆孔和竖直圆孔的轴线，这两个孔均剖切面通过水平圆孔和竖直圆孔的轴线，这两个孔均应按剖视绘制（画成封闭图形）。应按剖视绘制（画成封闭图形）。泰山职业技术学院BB、凹坑、凹坑剖切面通过圆锥凹坑的轴线，凹坑应按剖视绘制剖切面通过圆锥凹坑的轴线，凹坑应按剖视绘制（画成封闭图形）。（画成封闭图形）。泰山职业技术学院CC、当剖切面通过非圆孔、当剖切面通过非圆孔会导致出现完全分离的两会导致出现完全分离的两个断面时，这些结构亦应个断面时，这些结构亦应按剖视绘制。按剖视绘制。泰山职业技术学院DD、若由两个或多个相交的剖切面剖切得到的移出断面，、若由两个或多个相交的剖切面剖切得到的移出断面，中间一般应断开。中间一般应断开。剖切面分别垂直于轮廓线，断面图中间用波浪线断开。剖切面分别垂直于轮廓线，断面图中间用波浪线断开。泰山职业技术学院标注方法：标注方法：AA、移出断面图一般应标注断面图的名称“、移出断面图一般应标注断面图的名称“××－－×”×”（“（“×”×”为大些拉丁字母），在相应视图上用剖切符号表为大些拉丁字母），在相应视图上用剖切符号表示剖切位置和投射方向，并标注相同字母。示剖切位置和投射方向，并标注相同字母。泰山职业技术学院BB、配置在剖切线延长线上的移出断面，可省略字母、配置在剖切线延长线上的移出断面，可省略字母（因为不容易产生混淆）。（因为不容易产生混淆）。泰山职业技术学院CC、对称的（、对称的（左右对称左右对称）移出断面（）移出断面（不管往哪个方向看都不管往哪个方向看都一样一样）、按投影关系配置的移出断面，均可省略箭头。）、按投影关系配置的移出断面，均可省略箭头。泰山职业技术学院DD、配置在剖切线延长线上的对称的移出断面，以及配置、配置在剖切线延长线上的对称的移出断面，以及配置在视图中断处的对称的移出断面均不必标注。在视图中断处的对称的移出断面均不必标注。泰山职业技术学院2）重合断面图定义：画在视图内的断面图称为重合断面图。画法：轮廓线用细实线绘制。当视图中的轮廓线与断面图的图线重合时，视图中的轮廓线仍应连续画出。泰山职业技术学院标注：泰山职业技术学院3、局部放大图概念：机件上某些细小结构在视图中表达的还不够清楚，机件上某些细小结构在视图中表达的还不够清楚，或不便于标注尺寸时，可将这些部分用大于原图形所采用的比或不便于标注尺寸时，可将这些部分用大于原图形所采用的比例画...
