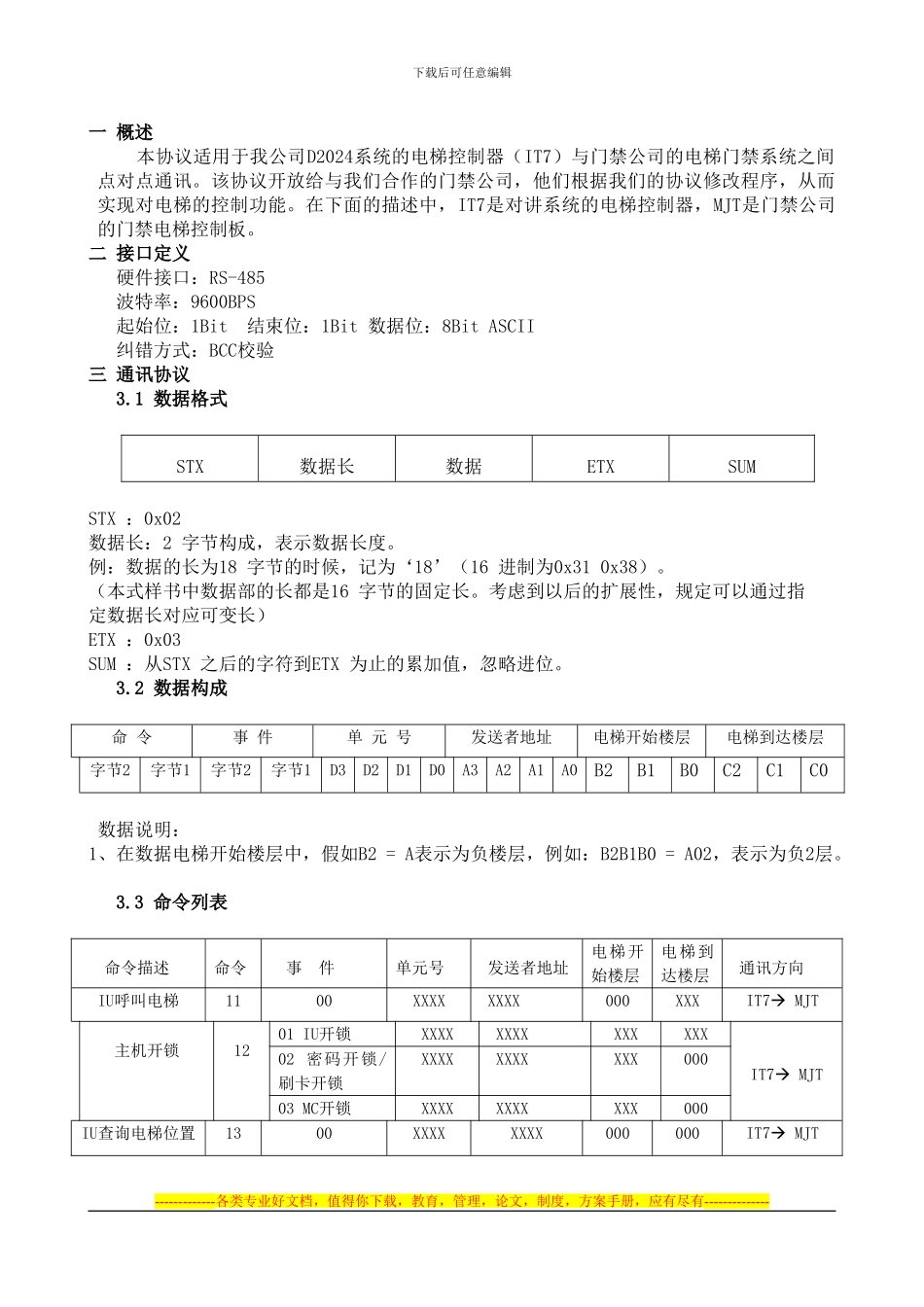

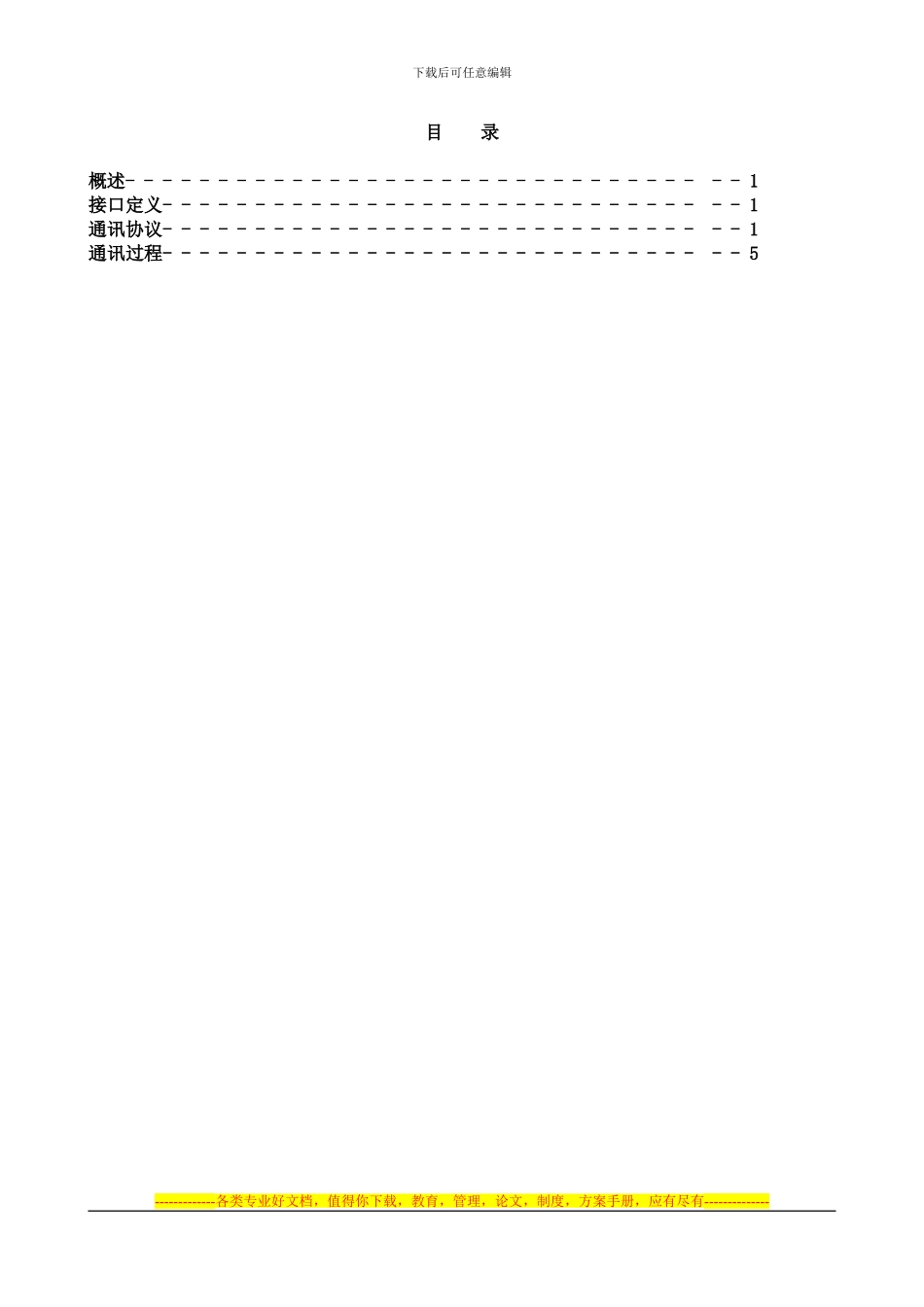

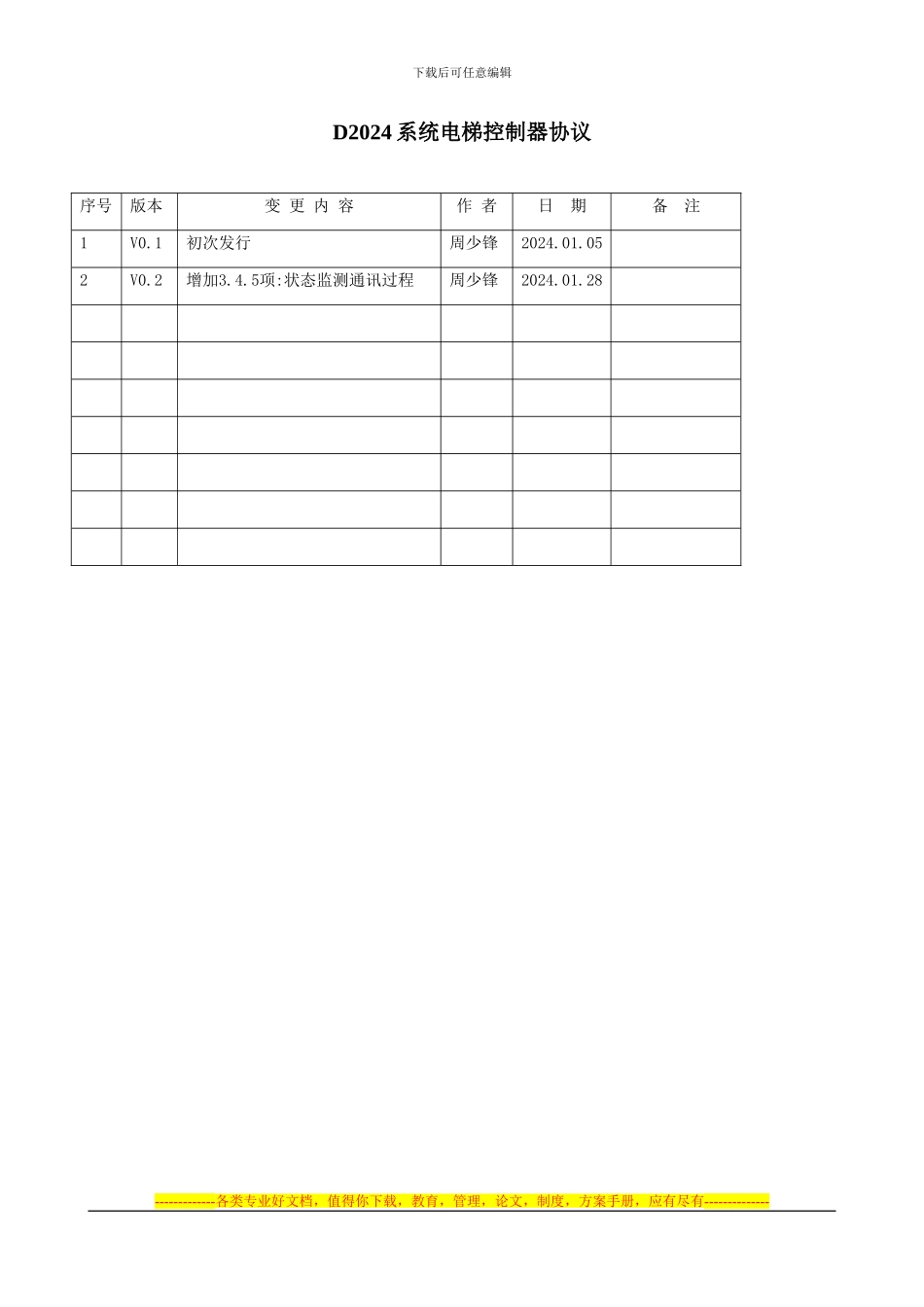

下载后可任意编辑D2024 系统电梯控制器协议序号版本变 更 内 容作 者日 期备 注1V0.1初次发行周少锋2024.01.052V0.2增加3.4.5项:状态监测通讯过程周少锋2024.01.28-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------下载后可任意编辑目 录概述- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1接口定义- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1通讯协议- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1通讯过程- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5-------------各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有--------------下载后可任意编辑一 概述 本协议适用于我公司D2024系统的电梯控制器（IT7）与门禁公司的电梯门禁系统之间点对点通讯。该协议开放给与我们合作的门禁公司，他们根据我们的协议修改程序，从而实现对电梯的控制功能。在下面的描述中，IT7是对讲系统的电梯控制器，MJT是门禁公司的门禁电梯控制板。二 接口定义 硬件接口：RS-485 波特率：9600BPS 起始位：1Bit 结束位：1Bit 数据位：8Bit ASCII 纠错方式：BCC校验三 通讯协议3.1 数据格式STX数据长数据ETXSUMSTX ：0x02数据长：2 字节构成，表示数据长度。例：数据的长为18 字节的时候，记为‘18’（16 进制为0x31 0x38）。（本式样书中数据部的长都是16 字节的固定长。考虑到以后的扩展性，规定可以通过指定数据长对应可变长）ETX ：0x03SUM ：从STX 之后的字符到ETX 为止的累加值，忽略进位。 3.2 数据构成 命 令事 件单 元 号发送者地址电梯开始楼层电梯到达楼层字节2字节1字节2字节1D3D2D1D0A3A2A1A0B2B1B0C2C1C0 数据说明：1、在数据电梯开始楼层中，假如B2 = A表示为负楼层，例如：B2B1B0 = A02，表示为负2层。3.3 命令列表 命令描述命令事 件单元号发送者地址电梯开始楼层电梯到达楼层通讯方向IU呼叫电梯1100XXXXXXXX000XXXIT7 MJT主机开锁1201 IU开锁XXXXXXXXXXXXXXIT7 MJT02 密码开锁/刷卡开锁XXXXXXXXXXX00003 MC开锁XXXXXXXXXXX000IU查询电梯位置1300XXXXXXXX000000IT7 MJT-------------各类专...
