变压器水喷雾系统试喷方案VIP免费

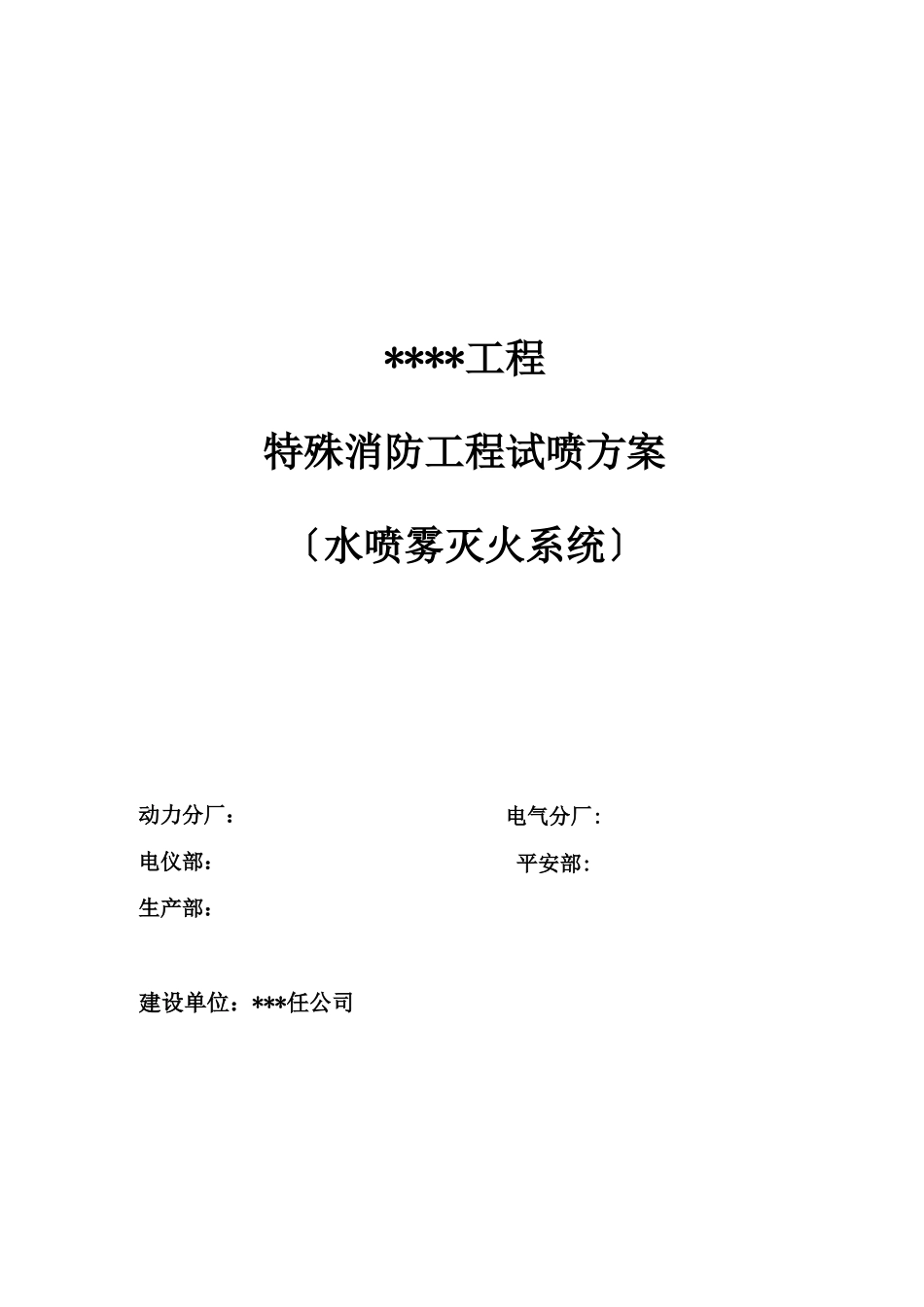

变压器水喷雾系统试喷方案_第1页
1/11

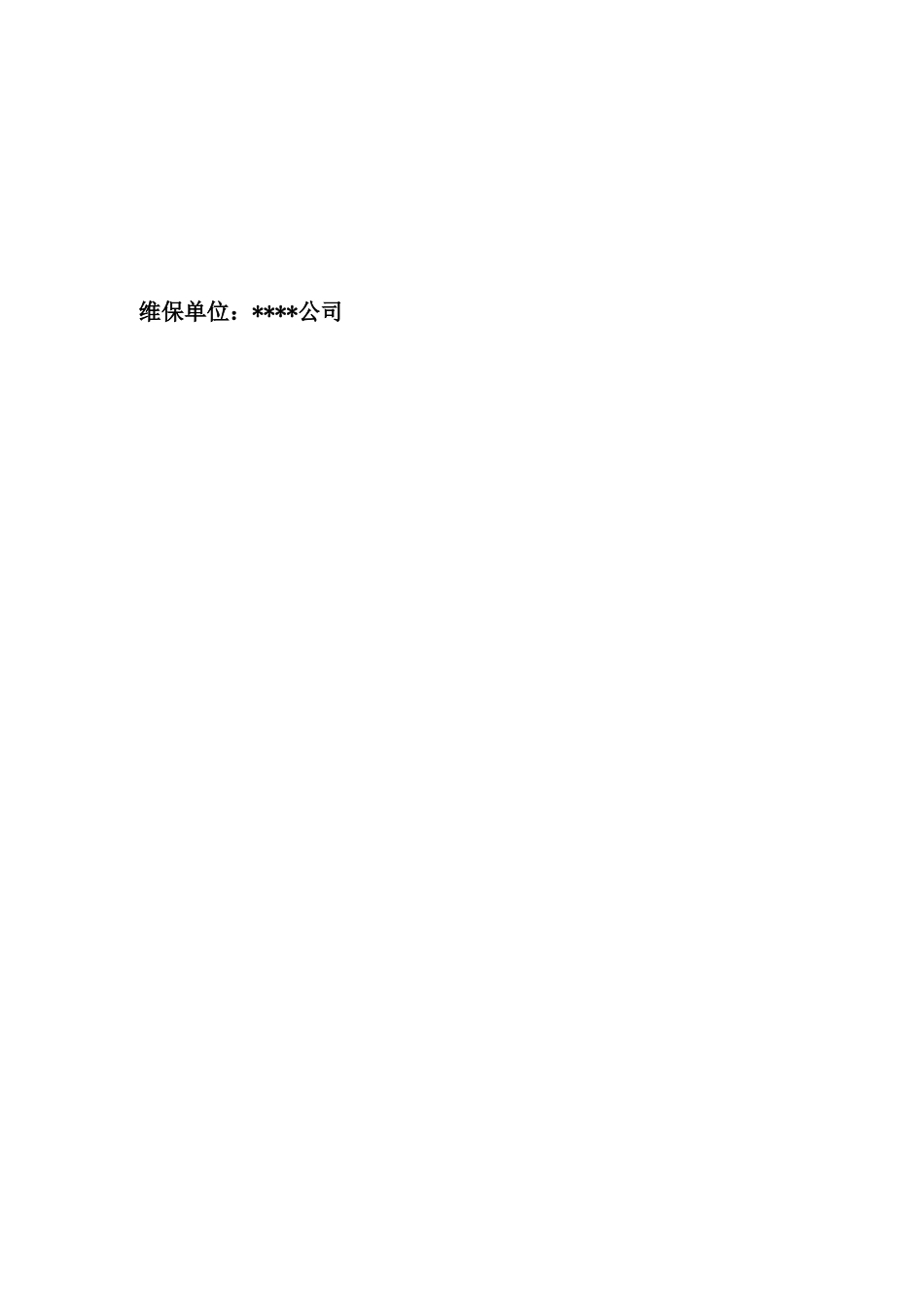

变压器水喷雾系统试喷方案_第2页
2/11

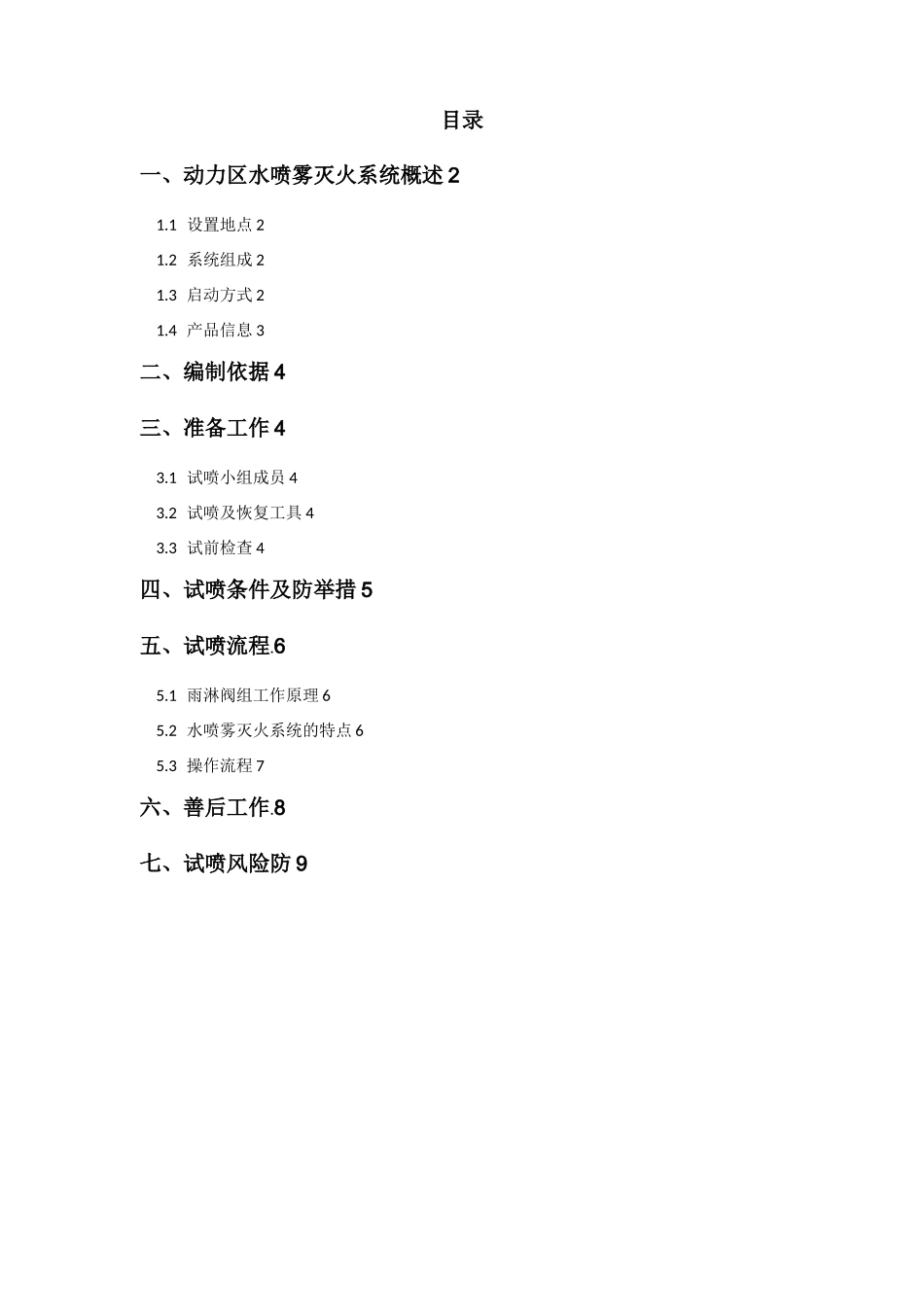

变压器水喷雾系统试喷方案_第3页
3/11
****工程特殊消防工程试喷方案〔水喷雾灭火系统〕动力分厂:电仪部:生产部:建设单位:***任公司电气分厂:平安部:维保单位:****公司目录一、动力区水喷雾灭火系统概述 21.1 设置地点 21.2 系统组成 21.3 启动方式 21.4 产品信息 3二、编制依据 4三、准备工作 43.1 试喷小组成员 43.2 试喷及恢复工具 43.3 试前检查 4四、试喷条件及防举措 5五、试喷流程.65.1 雨淋阀组工作原理 65.2 水喷雾灭火系统的特点 65.3 操作流程 7六、善后工作.8七、试喷风险防 9一、动力区水喷雾灭火系统概述1.1 设置地点水喷雾灭火系统的主要保护对象包括 1#及 2#机组的主变压器、 厂用变压器、启动备用变压器及降压变压器;综合给水泵房的柴油消 防泵及油箱;1#及 2#集中限制楼电缆夹层和电缆隧道、汽机房电缆 隧道、锅炉房电缆隧道、检修综合楼电缆隧道、以及厂区室外电缆隧 道和主电缆沟.详见下表.序号名 称灭火系统型式区域监测类型正常工况报警、限制方式数量■ ▲变压器1主变压器〔标高 0.0m〕水喷雾线型感温型探测器自动报警,自动/手动灭火22启备变压器〔标高0.0m〕水喷雾线型感温型探测器自动报警,自动/手动灭火23厂用变压器〔标高0.0m〕水喷雾线型感温型探测器自动报警,自动/手动灭火44降压变压器〔标高0.0m〕水喷雾线型感温型探测器自动报警,自动/手动灭火41.2 系统组成1、该系统灭火组件由 Y 型过滤器、信号蝶阀、雨淋阀组、水雾 喷头及连接它们的管道组成.水雾喷头的喷水应覆盖被保护设备的每 一位置,并提供符合规要求的灭火强度.2、限制组件由感温电缆、火灾自动报警限制器和电磁阀组成. 当保护对象上感温电缆报警后会启动雨淋阀组上的电磁阀,进行喷水.1.3 启动方式1、自动灭火方式:每个保护对象都设置了 2 根感温电缆,当其 中一根感温电缆报出火警,处于一级火警状态,将报警信息发送至火 灾自动报警限制器,火灾自动报警限制器只发出报警信息,不联动开 启雨淋阀组.当 2 根感温电缆同时报出火警,处于二级火警状态,将 报警信息发送至火灾自动报警限制器,火灾自动报警限制器释放雨淋 阀上的电磁阀后雨淋阀即自动翻开,进行喷水.设置二级火警是为避 免产生勿喷.2、手动灭火方式:当现场保护对象设置的感温电缆报警,未处 于二级火警状态时,报警经巡检人员确认后,可在火灾自动报警限制 器下方的直接启动限制盘上手动按下启动按钮,释放雨淋阀上的电磁 阀后雨淋阀即自动翻开,进行喷水.3、应急机械启动:在...
