一、概述 1
二、工作范围及内容 1

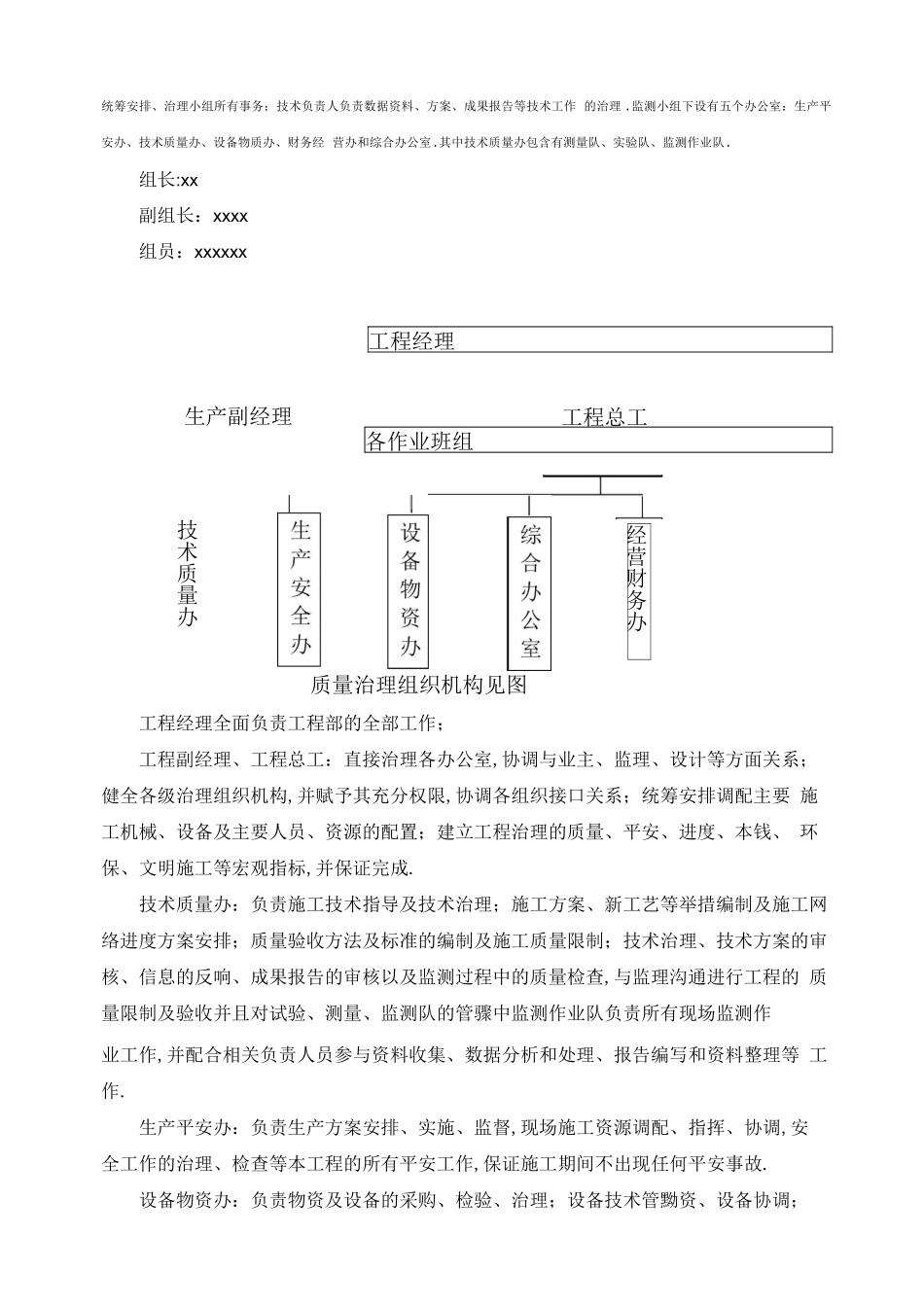

三、工程组织机构及人员配备
1 工程组织机构上…3
2 现场人员安排 3
四、质量限制指标 3
1 监测设备种类型号及技术指标 3
2 监测周期与频率 5
3 监测限制值与警戒值 6
五、施工方法 6
1 变形监测 7
2 渗流监测 1
3 应力应变监测 12
4 巡视检查 14
5 现场设施的保护、防护
6 信息化施工与信息反响 165
7 自动化系统 1
8 应急处理 20
六、质量保证举措 21
1 质量限制举措 2
2 监测考前须知 23
七、仪器设备的检查与交货验收 24
1 仪器进场的检验 24
2 仪器设备埋设安装质量的检查 247
3 完工验收及移交 25

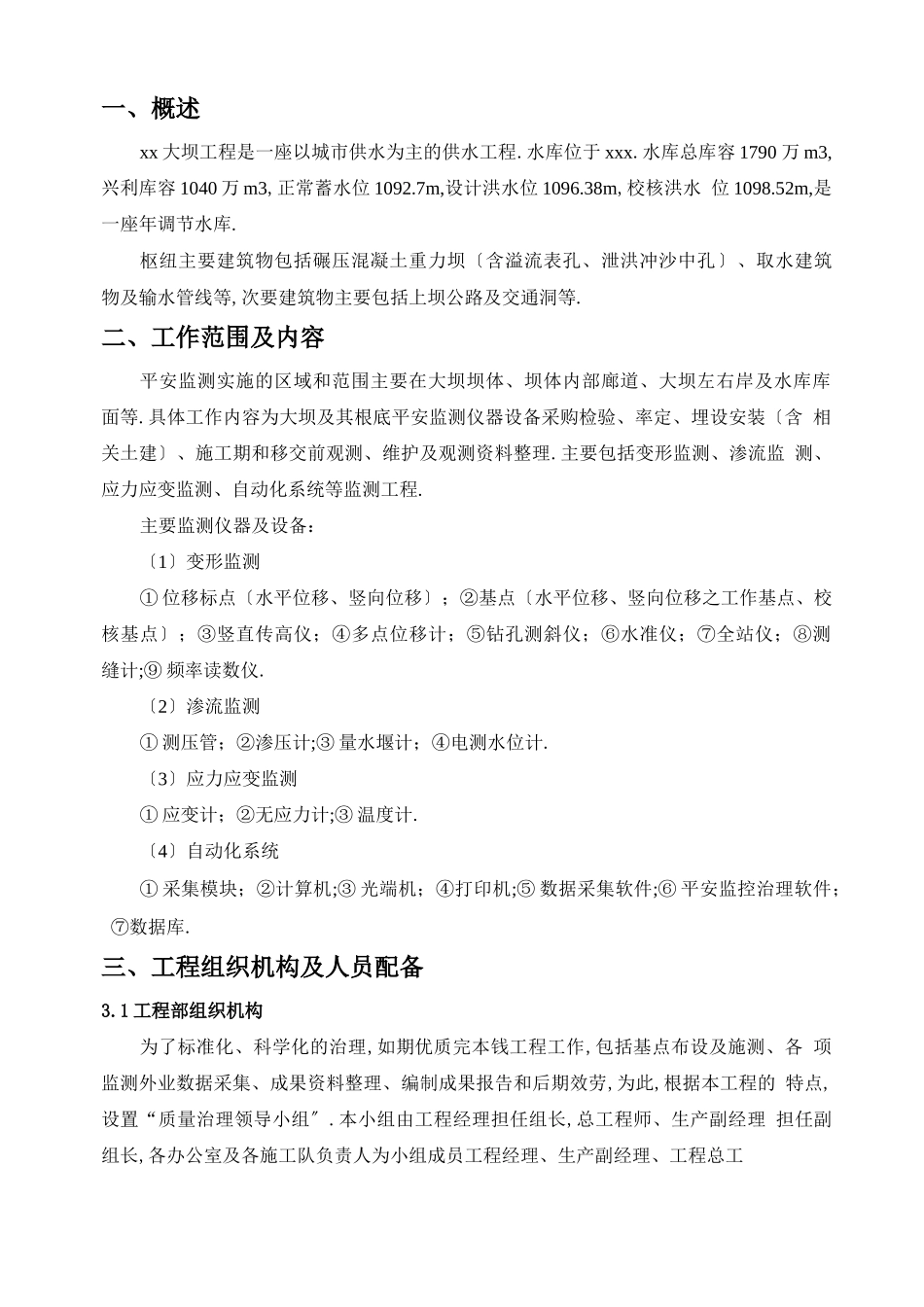

一、概述xx 大坝工程是一座以城市供水为主的供水工程
水库位于 xxx
水库总库容 1790 万 m3,兴利库容 1040 万 m3,正常蓄水位 1092
7m,设计洪水位 1096
38m,校核洪水 位 1098
52m,是一座年调节水库
枢纽主要建筑物包括碾压混凝土重力坝〔含溢流表孔、泄洪冲沙中孔〕、取水建筑 物及输水管线等,次要建筑物主要包括上坝公路及交通洞等
二、工作范围及内容平安监测实施的区域和范围主要在大坝坝体、坝体内部廊道、大坝左右岸及水库库 面等
具体工作内容为大坝及其根底平安监测仪器设备采购检验、率定、埋设安装〔含 相关土建〕、施工期和移交前观测、维护及观测资料整理
主要包括变形监测、渗流监 测、应力应变监测、自动化系统等监测工程
主要监测仪器及设备：〔1〕变形监测① 位移标点〔水平位移、竖向位移〕；②基点〔水平位移、竖向位移之工作基点、校 核基点〕；③竖直传高仪；④多点位移计；⑤钻孔测斜仪；⑥水准仪；
