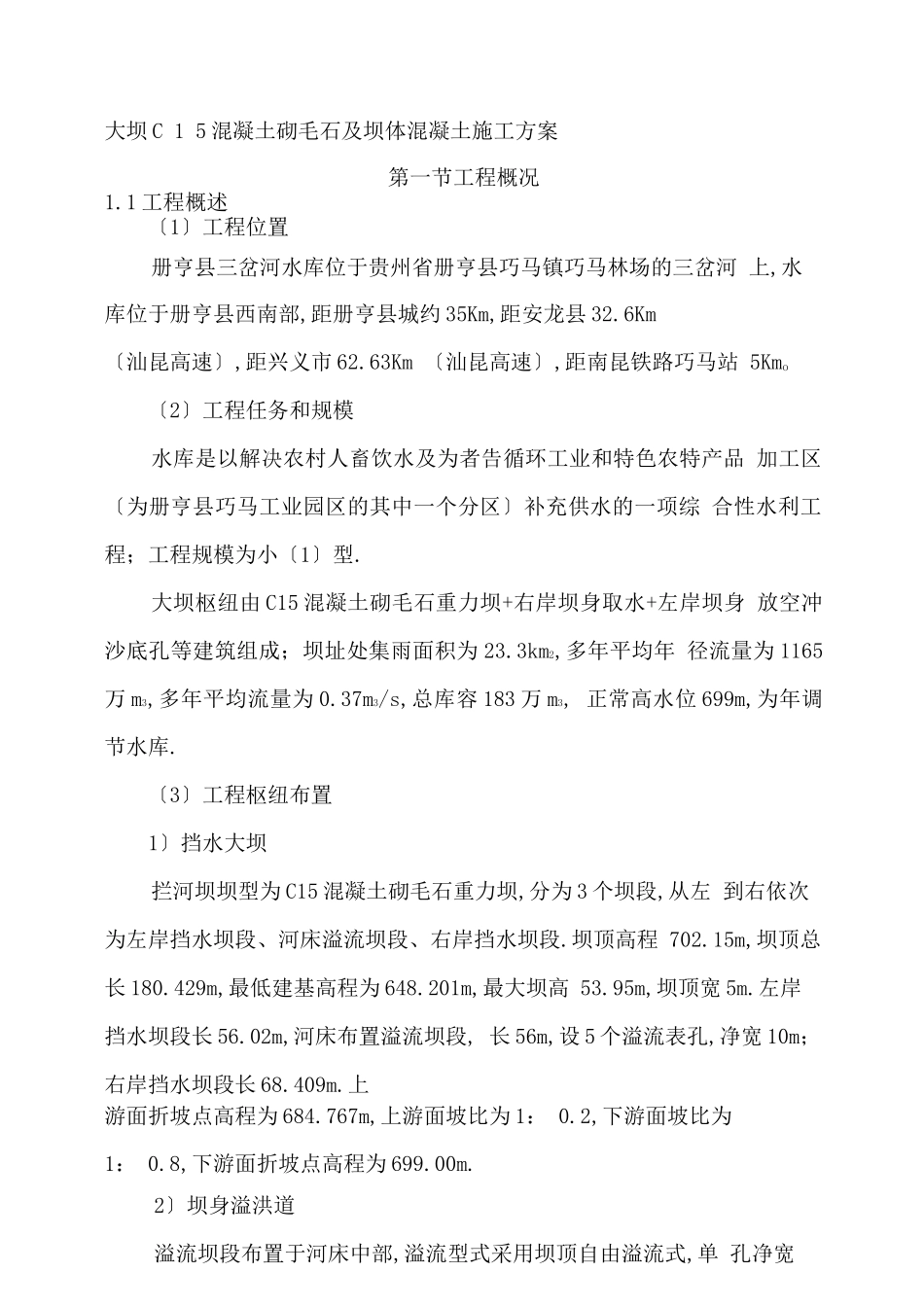

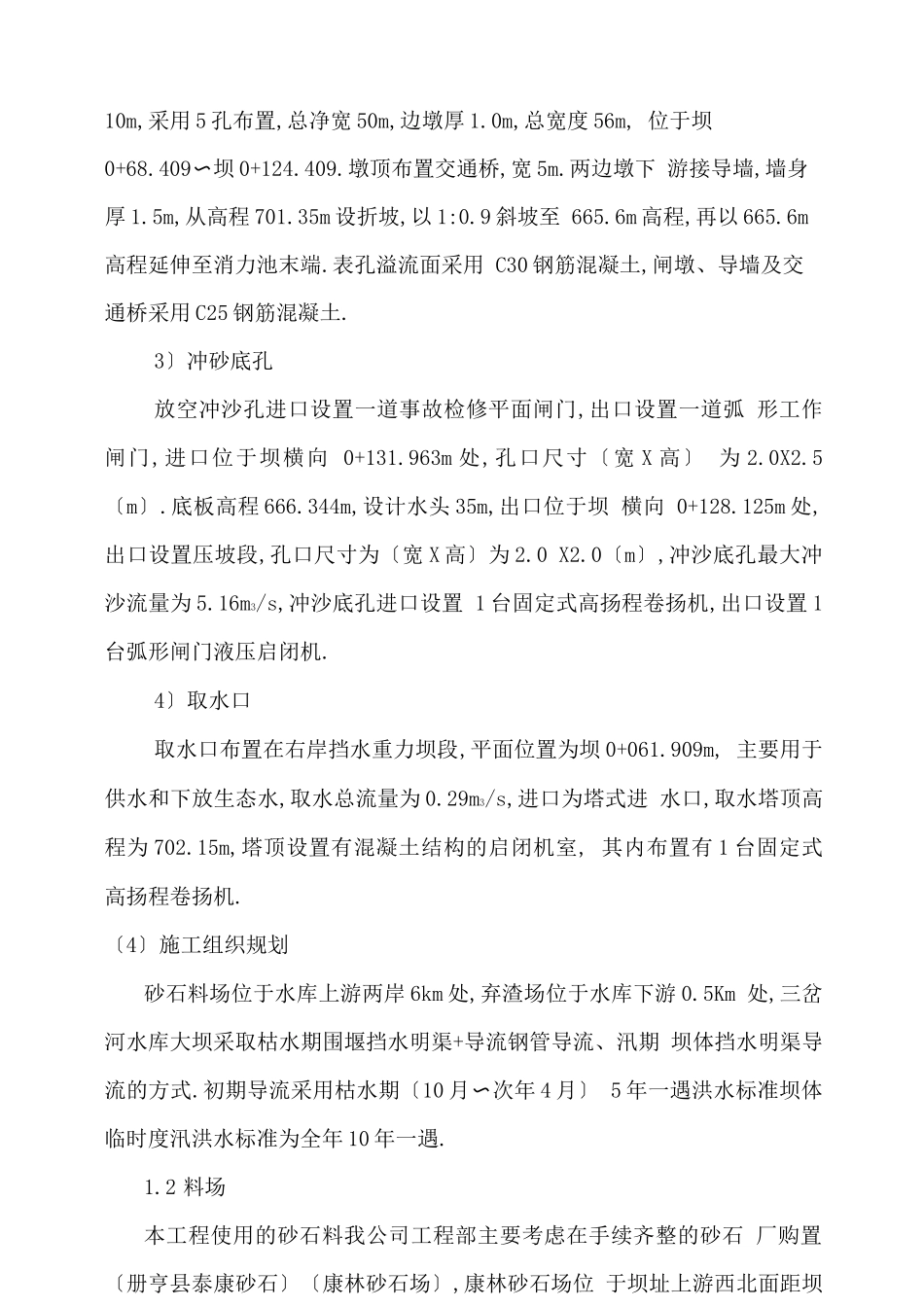

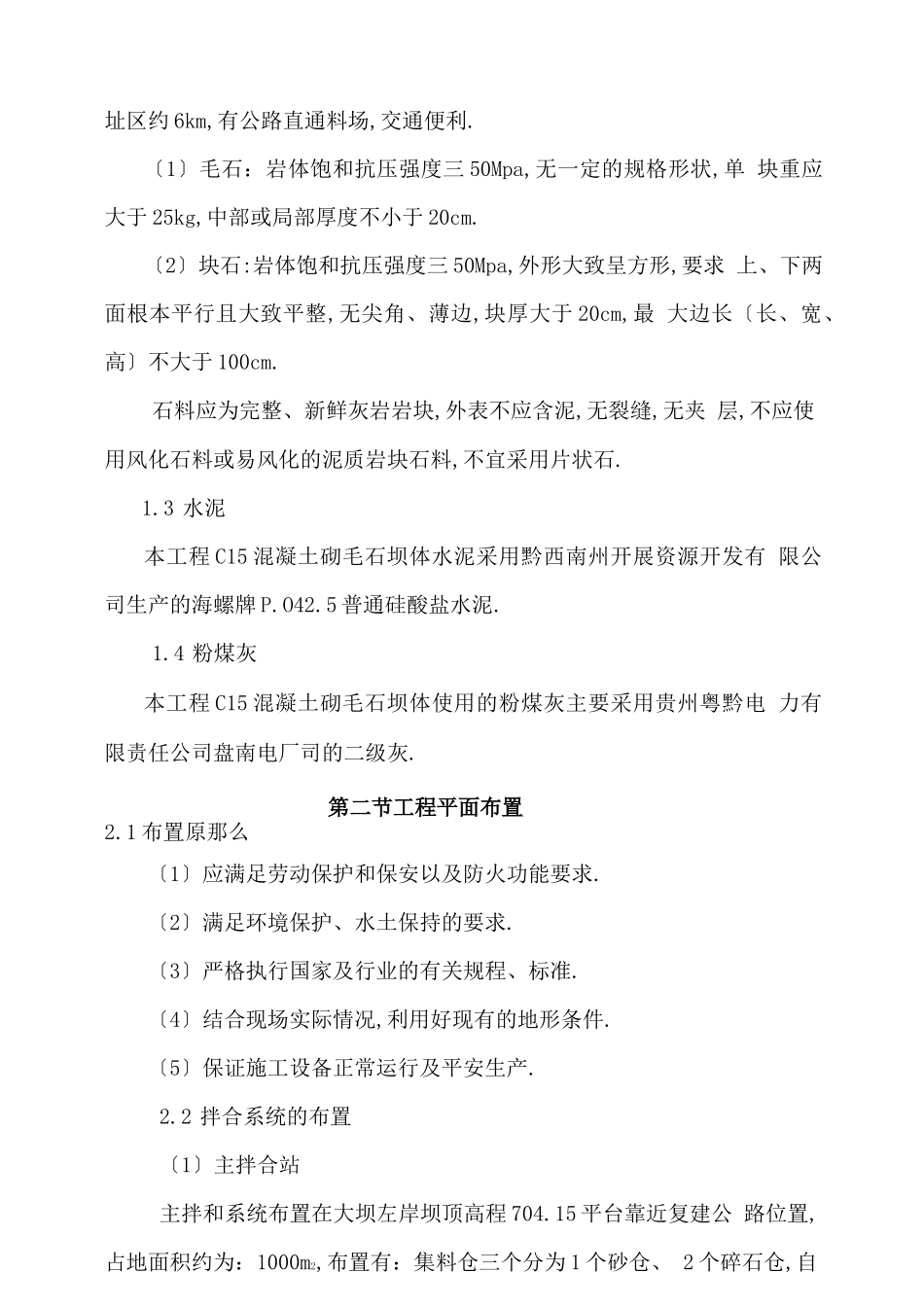

大坝 C 1 5 混凝土砌毛石及坝体混凝土施工方案第一节工程概况1.1 工程概述〔1〕工程位置册亨县三岔河水库位于贵州省册亨县巧马镇巧马林场的三岔河 上,水库位于册亨县西南部,距册亨县城约 35Km,距安龙县 32.6Km〔汕昆高速〕,距兴义市 62.63Km 〔汕昆高速〕,距南昆铁路巧马站 5Kmo〔2〕工程任务和规模水库是以解决农村人畜饮水及为者告循环工业和特色农特产品 加工区〔为册亨县巧马工业园区的其中一个分区〕补充供水的一项综 合性水利工程；工程规模为小〔1〕型.大坝枢纽由 C15 混凝土砌毛石重力坝+右岸坝身取水+左岸坝身 放空冲沙底孔等建筑组成；坝址处集雨面积为 23.3km2,多年平均年 径流量为 1165万 m3,多年平均流量为 0.37m3/s,总库容 183 万 m3, 正常高水位 699m,为年调节水库.〔3〕工程枢纽布置1〕挡水大坝拦河坝坝型为 C15 混凝土砌毛石重力坝,分为 3 个坝段,从左 到右依次为左岸挡水坝段、河床溢流坝段、右岸挡水坝段.坝顶高程 702.15m,坝顶总长 180.429m,最低建基高程为 648.201m,最大坝高 53.95m,坝顶宽 5m.左岸挡水坝段长 56.02m,河床布置溢流坝段, 长 56m,设 5 个溢流表孔,净宽 10m；右岸挡水坝段长 68.409m.上游面折坡点高程为 684.767m,上游面坡比为 1： 0.2,下游面坡比为1： 0.8,下游面折坡点高程为 699.00m.2〕坝身溢洪道溢流坝段布置于河床中部,溢流型式采用坝顶自由溢流式,单 孔净宽10m,采用 5 孔布置,总净宽 50m,边墩厚 1.0m,总宽度 56m, 位于坝0+68.409坝〜0+124.409.墩顶布置交通桥,宽 5m.两边墩下 游接导墙,墙身厚 1.5m,从高程 701.35m 设折坡,以 1:0.9 斜坡至 665.6m 高程,再以 665.6m高程延伸至消力池末端.表孔溢流面采用 C30 钢筋混凝土,闸墩、导墙及交通桥采用 C25 钢筋混凝土.3〕冲砂底孔放空冲沙孔进口设置一道事故检修平面闸门,出口设置一道弧 形工作闸门,进口位于坝横向 0+131.963m 处,孔口尺寸〔宽 X 高〕 为 2.0X2.5 〔m〕.底板高程 666.344m,设计水头 35m,出口位于坝 横向 0+128.125m 处,出口设置压坡段,孔口尺寸为〔宽 X 高〕为 2.0 X2.0〔m〕,冲沙底孔最大冲沙流量为 5.16m3/s,冲沙底孔进口设置 1 台固定式高扬程卷扬机,出口设置 1台弧形闸门液压启闭机.4〕取水口取水口布置在右岸挡水重力坝段,平面位置为坝 0+061.909m, 主要用于供水和下放生态水,取水总流量为 0.29m3/s,进口为塔式进 水口,取水塔顶高程为 70...
